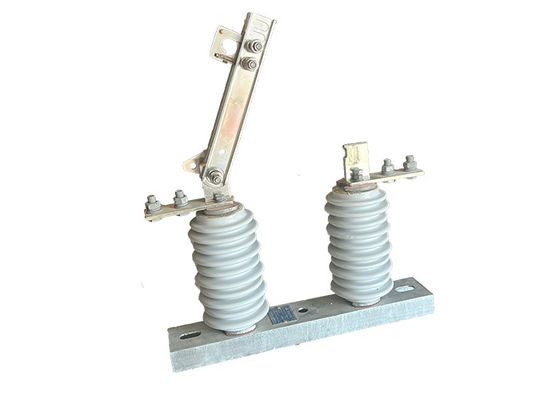

محافظ اتوماتیک دسکونکتور بیرونی سری GW9 یک فاز ولتاژ بالا دسکونکتور پورسلین

محافظ اتوماتیک دسکونکتور بیرونی سری GW9 یک فاز ولتاژ بالا دسکونکتور پورسلین

توضیحات محصول:

سوئیچ جدا کننده بیرونی یک نوع سوئیچ الکتریکی است که در سیستم های برق برای جدا کردن یک مدار از بقیه سیستم به منظور نگهداری یا ایمنی استفاده می شود.اصطلاح "عمودی" به جهت گیری جدا کننده اشاره دارد.، که عمودی بر روی یک سازه پشتیبان نصب شده است.

سوئیچ های قطع کننده بیرونی معمولاً در سیستم های انتقال و توزیع ولتاژ بالا برای جدا کردن بخش هایی از شبکه برای تعمیر و نگهداری استفاده می شوند.آنها برای تحمل ولتاژ و جریان های بالا طراحی شده اند و اغلب در مکان های بیرونی نصب می شوند.

سوئیچ های قطع کننده بیرونی معمولا شامل مجموعه ای از تماس های ثابت و متحرک هستند که با یک شکاف هوا از هم جدا شده اند.تماس ها با هم در تماس هستند، اجازه می دهد تا جریان جریان از طریق مدار. هنگامی که عایق باز می شود، تماس ها جدا می شوند،قطع جریان جریان از طریق مدار و جدا کردن آن از بقیه سیستم.

سوئیچ های قطع کننده بیرونی یک جزء مهم از ایمنی و قابلیت اطمینان سیستم برق هستند و برای کار در شرایط مختلف محیط طراحی شده اند.آنها اغلب مشمول آزمایشات و الزامات صریح گواهینامه هستند تا اطمینان حاصل شود که آنها با استانداردهای صنعت برای عملکرد و ایمنی مطابقت دارند.

عملکرد:

عملکرد اصلی یک عایق الکتریکی ولتاژ بالا این است که عایق الکتریکی بین هدایت کننده ولتاژ بالا AC و ساختار پشتیبانی را فراهم کند.و برای حمایت از وزن هدایت کنندهآن را برای مقاومت در برابر سطوح بالا از ولتاژ و جریان الکتریکی طراحی شده است، و به طور معمول از مواد است که به شدت مقاوم به قوس الکتریکی و خوردگی ساخته شده است،مانند پورسلین یا پلیمر.

ساختار:

این محصول از پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است. یک انتهای چاقو از طریق بولت ها بر روی سر چاقو تماس پویا نصب می شود،و انتهای دیگر چاقو به طور جداگانه با سر تماس استاتیک متصل می شود، و هر طرف با فشار بهار فشرده سازی در یک وضعیت تماس خوب حفظ می شود. هر چاقو نوع شکلی است که نه تنها سطح تبعید گرما چاقو را افزایش می دهد،اما همچنین باعث کاهش افزایش دمای، و بهبود قدرت مکانیکی چاقو، ایجاد ثبات حرارتی پویا در برابر مدار کوتاه.قطعات قفل شده نصب شده در انتهای غیر چرخان چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک دستگاه قفل باز را تشکیل می دهند.، که وقتی ترمز بسته می شود، خود قفل می شود، به طوری که چاقوی ترمز به دلیل وزن خود یا اثر قدرت الکتریکی، به خودی خود سقوط نمی کند.که منجر به باز شدن ترمز بدون دلیل می شود..

کاربرد:

1جداسازی مدار: جداکننده های الکتریکی ولتاژ بالا در درجه اول برای جداسازی بخش های یک سیستم برق برای تعمیر و نگهداری یا تعمیر استفاده می شوند.این اجازه می دهد تا کارگران به طور ایمن در مدار جدا بدون خطر ضربه الکتریکی و یا دیگر خطرات الکتریکی کار می کنند.

2ایمنی: جداکننده های الکتریکی ولتاژ بالا نیز به عنوان یک دستگاه ایمنی برای محافظت از کارگران و مردم از خطرات الکتریکی استفاده می شوند.جداکننده های الکتریکی ولتاژ بالا از تماس تصادفی با قطعات فعال سیستم جلوگیری می کنند و خطر حوادث الکتریکی را کاهش می دهند..

3حفاظت از خطای: جداکننده های الکتریکی ولتاژ بالا همچنین می توانند برای محافظت از سیستم برق از خطاهای مانند مدار کوتاه و بیش از حد استفاده شوند.جدا کننده های الکتریکی ولتاژ بالا مانع از گسترش خطای به سایر قسمت های سیستم و ایجاد آسیب بیشتر می شوند.

4. سوئیچینگ: جدا کننده های الکتریکی ولتاژ بالا می توانند به عنوان یک دستگاه سوئیچینگ برای کنترل جریان قدرت در یک سیستم استفاده شوند. با باز کردن یا بستن جدا کننده،جریان قدرت می تواند به صورت مورد نیاز به قسمت های مختلف سیستم هدایت شود.

5آزمایش: جداکننده های الکتریکی ولتاژ بالا همچنین می توانند برای اهداف آزمایش استفاده شوند، مانند اندازه گیری ولتاژ یا جریان در یک مدار، یا برای آزمایش عملکرد سایر اجزای سیستم.

حالت:

1حداکثر ارتفاع در منطقه مشخص شده از 1000 متر بالاتر از سطح دریا نیست. این محدودیت ارتفاع برای نصب و استفاده از تجهیزات مهم است.

2دمای هوای محیط دارای محدودیت های خاصی است. دمای حداکثر نباید بیش از +40°C باشد و دمای حداقل می تواند بسته به منطقه خاص متفاوت باشد. در مناطق عمومی،دمای حداقل نباید کمتر از -30°C باشد.، در حالی که در مناطق پاراموس، نباید زیر -40 درجه سانتیگراد سقوط کند.

3فشار باد نباید بیش از ۷۰۰ پاسکال (Pa) باشد که با سرعت باد حدود ۳۴ متر در ثانیه مطابقت دارد.این محدوده تضمین می کند که تجهیزات می توانند با نیروی اعمال شده توسط باد بدون تضعیف عملکرد یا یکپارچگی ساختاری خود مقاومت کنند..

4شدت زلزله نباید بیش از 8 درجه باشد. این به حداکثر شدت فعالیت لرزه ای اشاره دارد که تجهیزات می توانند بدون آسیب دیدن مقاومت کنند.مقیاس خاص مورد استفاده برای اندازه گیری شدت زلزله ممکن است به منطقه یا کشور بستگی داشته باشد.

5محیط کار باید از لرزش های شدید و مکرر پاک باشد. این نیاز تضمین می کند که تجهیزات در شرایط کار عادی پایدار و عملیاتی باقی بمانند.لرزش بیش از حد می تواند عملکرد و طول عمر جدا کننده را تحت تاثیر قرار دهد.

6جداکننده های معمولی باید در مکان هایی نصب شوند که از گاز، دود، رسوب شیمیایی، مه اسپری نمک، گرد و غبار و سایر مواد انفجاری یا خوردنی دور باشند.این مواد می توانند اثرات مضر بر قابلیت عایق و هدایت عایق کننده داشته باشند، که به طور بالقوه عملکرد و ایمنی آن را به خطر می اندازد.

7جداکننده های ضد آلودگی برای استفاده در مناطق دارای آلودگی شدید طراحی شده اند.نباید مواد منفجره یا موادی که می توانند باعث آتش شوند وجود داشته باشد.این نیاز تضمین می کند که جدا کننده با وجود شرایط محیط زیست چالش برانگیز، ایمن و کاربردی باقی بماند.

پارامترهای فنی:
