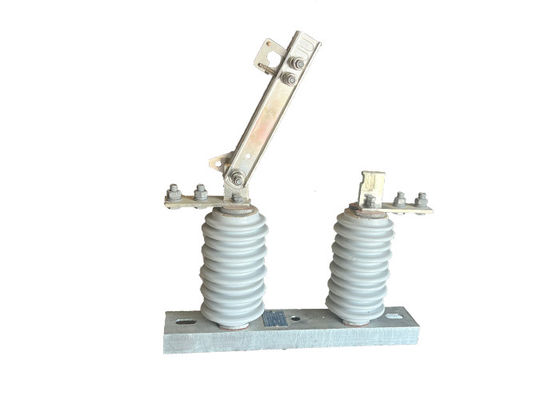

یک قطب اتوماتیک کنترل شده جداکننده الکتریکی نصب شده برای خطوط برق بالا
توضیحات محصول:
جدا کننده برق ولتاژ بالا یک سوئیچ الکتریکی است که برای جدا کردن یک مدار ولتاژ بالا تک فاز از منبع قدرت آن استفاده می شود.به طور معمول در سیستم های توزیع برق استفاده می شود تا یک وسیله ایمن برای قطع اتصال به بخش خاصی از مدار برای نگهداری یا تعمیر فراهم کند.این سوئیچ معمولاً شامل مجموعه ای از تماس هایی است که بسته می شود یا بسته می شود.جریان می تواند از طریق مدار جریان داشته باشد، و وقتی سوئیچ باز است، مدار از منبع برق قطع می شود.
سوئیچ جدا کننده معمولاً با مجموعه ای از تماس ها مجهز است که می تواند به صورت دستی یا خودکار بسته به برنامه کاربردی خاص و الزامات سیستم کار کند.با باز کردن يا بستن اين تماس ها، سوئیچ جریان جریان را در مدار کنترل می کند. هنگامی که سوئیچ بسته می شود، مدار به منبع برق متصل می شود و جریان جریان را اجازه می دهد. برعکس، هنگامی که سوئیچ باز است،مدار از منبع برق جدا شده است، به طور موثر جریان جریان را قطع می کند.
مزیت:
1ساختار ساده: سوئیچ جداسازی با یک ساختار ساده طراحی شده است، که درک و استفاده از آن را آسان می کند.
نگهداری کم: به دلیل طراحی و ساخت آن، سوئیچ جداسازی نیاز به نگهداری حداقل دارد و نیاز به بازرسی و تعمیرات مکرر را کاهش می دهد.
2خطی بودن شکستن و بسته شدن بالا: سوئیچ جداسازی دارای خطی بودن شکستن و بسته شدن عالی است که عملکرد صاف و قابل اعتماد را در طول عملیات سوئیچ تضمین می کند.
3قابلیت اطمینان بالا: سوئیچ برای ارائه عملکرد قابل اعتماد ساخته شده است، به حداقل رساندن خطر خرابی یا شکست در طول کار.
4قابل مقایسه با استانداردهای بین المللی: سوئیچ جداکننده سری GW9-12 ((W) سطح محصولات مشابه را در داخل و خارج از کشور برآورده می کند یا از آن فراتر می رود.تضمین سازگاری و رقابت در بازار.
ساختار:
1بدن عایق کننده پورسلین: بدن عایق کننده جزء اصلی عایق کننده است و به طور معمول از پورسلین با قدرت بالا ساخته شده است.طراحی شده است برای فراهم کردن عایق الکتریکی بین رسانا و ساختار پشتیبانی، و به شکل و اندازه مورد نظر شکل داده می شود.
2لوازم فلزی: لوازم فلزی به بدن عایق متصل می شوند و وسیله ای برای اتصال عایق به هادی و ساختار پشتیبانی فراهم می کنند.آنها به طور معمول از فولاد گالوانیزه یا سایر مواد مقاوم در برابر خوردگی ساخته شده اند، و ممکن است با ویژگی های خاص مانند شکاف ها یا مفاصل توپ و سوکت برای نصب آسان طراحی شوند.
3ترکیب مهر و موم: یک ترکیب مهر و موم برای مهر و موم مفاصل بین بدن عایق و لوازم فلزی استفاده می شود و مانع از ورود رطوبت و آلاینده ها به داخل عایق می شود.
4سخت افزاری: سخت افزاری مانند بولت ها، مغز ها و واشرها برای اتصال لوازم فلزی به بدن عایق و ساختار پشتیبان استفاده می شود.
کلاه های نصب: کلاه های نصب برای محافظت از لوازم فلزی از خوردگی و آسیب استفاده می شود و ممکن است از پلاستیک یا مواد دیگر ساخته شود.
5ویژگی های اضافی: بسته به کاربرد خاص، عایق های الکتریکی ولتاژ بالا چینی ممکن است با ویژگی های اضافی مانند موانع عایق، قوس های قوس،و سوئیچ های زمین برای بهبود عملکرد و ایمنی.
نکات ایمنی:
1انجام آزمایشات و تعمیرات معمول بر روی سوئیچ برای اطمینان از عملکرد مناسب آن. این شامل آزمایش مقاومت عایق سوئیچ، بررسی عملکرد قفل های ایمنی،و چک کردن هرگونه گرمایش غیرطبیعی یا لرزش.
2. قبل از انجام کارهای تعمیر و نگهداری یا تعمیر روی سوئیچ، یک روش قفل کردن یا برچسب زدن را اجرا کنید.این روش شامل قفل و برچسب گذاری سوئیچ برای جلوگیری از انرژی تصادفی در حالی که کار انجام می شود، فراهم کردن یک لایه اضافی از ایمنی.
3آموزش کافی برای پرسنلی که روی سوئیچ کار می کنند و یا روی آن کار می کنند، ارائه شود. آموزش باید شامل روش های مناسب استفاده، عملیات و نگهداری باشد.و همچنین خطرات احتمالی مرتبط با تغییر.
4اجرای یک سیستم مدیریت ایمنی جامع که شامل بازرسی های ایمنی منظم، ارزیابی خطر و گزارش حوادث است.این رویکرد پیشگیرانه به ایمنی کمک می کند تا خطرات احتمالی را قبل از اینکه منجر به حوادث یا آسیب شوند شناسایی و مقابله شود.
5اطمینان از وجود سیستم های تهویه و خنک کننده مناسب برای سوئیچ های جداکننده ولتاژ بالا در فضاهای بسته یا محدود.تهویه ی کافی باعث می شود که گرما از بین برود و مانع از گرم شدن بیش از حد سوئیچ شود، که می تواند منجر به خرابی یا حتی آتش سوزی شود.
حالت:
1ارتفاع از 1000 متر بیشتر نیست
2دمای هوای محیط: حداکثر + 40 درجه سانتیگراد ؛حداقل: منطقه عمومی -30 درجه سانتیگراد، پاراموس -40 درجه سانتیگراد
3. فشار باد بیش از 700Pa نیست. ((معادل سرعت باد 34m/s)
4شدت زلزله از 8 درجه بالاتر نيست
5وضعیت کاری بدون لرزش های شدید مکرر است.
6محل نصب جداکننده های معمولی باید از گاز، پاشنه های شیمیایی دود، مه نمک و گرد و غبار دور باشد.
و سایر مواد انفجاری و خوردنی که به شدت بر قابلیت عایق و هدایت عایق کننده تأثیر می گذارد
7نوع جداکننده ضد آلودگی در مورد مناطق بسیار کثیف هدایت استفاده می شود، با این حال، آن را باید هیچ مواد انفجاری و مواد باعث آتش
پارامترهای فنی:
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
جریان نامی |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H)GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s جریان مقاومت کوتاه مدت |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H)GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
سطح عایق نامی |
صاعقه ها مقاومت می کنند و ولتاژ بالاست |
قطب به زمین
(مثبت و منفی) |
kV |
75 |
شکستگی
(مثبت و منفی) |
85 |
فرکانس صنعتی و مقاومت در برابر ولتاژ
(1 دقیقه)
(ارزش واقعی) |
آزمایش خشک/آزمایش مرطوب |
قطب به زمین |
42 ((خشک)
34 ((رطوبت) |
| شکستگی |
48 ((خشک) |
| 48 ((خشک) |
48 ((خشک)
40 ((رطوبت) |
| 5 |
مقاومت مدار اصلی |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
طول عمر مکانیکی |
زمان |
50 |
| 50 |
80
|
