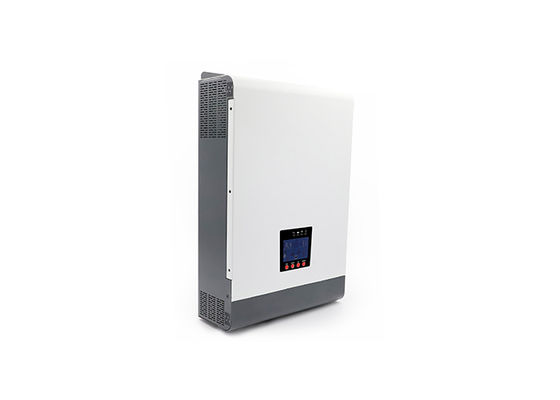

خانه پشتیبان برق از شبکه اینورتر خورشیدی کارایی بالا 5000VA اینورتر امواج سینوس خالص با ساخته شده در MPPT 80A

خانه پشتیبان برق از شبکه اینورتر خورشیدی کارایی بالا 5000VA اینورتر امواج سینوس خالص با ساخته شده در MPPT 80A

معرفی محصول:

این یک اینورتر و شارژر چند وظیفه ای است که عملکرد اینورتر، شارژر خورشیدی و شارژر باتری را ترکیب می کند تا پشتیبانی برق قابل حمل و بدون وقفه را فراهم کند.صفحه نمایش LCD جامع آن، کاربری را با عملکردهای قابل تنظیم و آسان دسترسی مانند شارژ باتری فراهم می کند.، جریان، اولویت شارژر AC / خورشیدی و ولتاژ ورودی قابل قبول بر اساس برنامه های مختلف.

مشخصات:

1.اینورتر امواج سینوسی خالص: این ویژگی تضمین می کند که اینورتر یک خروجی برق AC تمیز و پایدار تولید می کند ، که برای دستگاه های الکترونیکی حساس ضروری است.این یک منبع برق با کیفیت بالا را ارائه می دهد که قابل مقایسه با برق شبکه خدمات عمومی است.

2محدوده ولتاژ ورودی قابل تنظیم از طریق تنظیمات LCD: اینورتر به کاربران اجازه می دهد تا محدوده ولتاژ ورودی را با توجه به نیازهای خاص خود تنظیم کنند.این انعطاف پذیری امکان سازگاری با منابع مختلف انرژی را فراهم می کند، مانند انواع مختلف باتری یا پنل های خورشیدی با ولتاژ خروجی متفاوت.

3جریان شارژ باتری قابل تنظیم بر اساس برنامه از طریق تنظیمات LCD: کاربران می توانند جریان شارژ باتری را بر اساس نیازهای خاص برنامه خود سفارشی کنند.این ویژگی اجازه می دهد تا شارژ کارآمد در حالی که در نظر گرفتن عوامل مانند ظرفیت باتری، زمان شارژ و منابع برق موجود.

4اولویت شارژر AC / خورشیدی قابل تنظیم از طریق تنظیمات LCD: اینورتر گزینه اولویت بندی یا قدرت AC یا انرژی خورشیدی را برای شارژ باتری ها ارائه می دهد.کاربران می توانند اولویت مورد نظر خود را از طریق تنظیمات LCD تنظیم کنند، به آنها اجازه می دهد تا مصرف انرژی خود را بهینه کنند و استفاده از منابع انرژی تجدید پذیر را به حداکثر برسانند.

5سازگار با ولتاژ شبکه یا قدرت ژنراتور: این اینورتر طراحی شده است تا به طور یکپارچه با ولتاژ شبکه و قدرت ژنراتور کار کند.این انعطاف پذیری تضمین می کند که دستگاه را می توان در طیف گسترده ای از محیط ها و سناریوهای تغذیه استفاده کرد.

6.بازگشت اتوماتیک هنگامی که قدرت AC بازگردد: در صورت قطع برق و بازگرداندن بعدی، اینورتر به طور خودکار دوباره راه اندازی می شود تا منبع برق بدون وقفه را فراهم کند.این ویژگی نیاز به مداخله دستی را از بین می برد و انتقال یکپارچه به قدرت AC را تضمین می کند.

7محافظت از بیش از حد بار / بیش از حد گرم / مدار کوتاه: اینورتر مجهز به مکانیسم های حفاظت پیشرفته برای محافظت از بیش از حد بار ، بیش از حد گرم و مدار کوتاه است.این ویژگی های ایمنی کمک به جلوگیری از آسیب به اینورتر و دستگاه های متصل، تضمین عملیات قابل اعتماد و ایمن.

8طراحی هوشمند شارژر باتری برای بهینه سازی عملکرد باتری:اینورتر شامل یک سیستم شارژ باتری هوشمند است که فرآیند شارژ را بهینه می کند تا عملکرد باتری و طول عمر را افزایش دهداین فناوری از فناوری هایی مانند شارژ چند مرحله ای، جبران دمای و تنظیم ولتاژ برای اطمینان از شارژ کارآمد و ایمن باتری استفاده می کند.

9عملکرد شروع سرد: اینورتر مجهز به یک عملکرد شروع سرد است که اجازه می دهد آن را روشن و شروع به کار کند حتی زمانی که هیچ قدرت ورودی در دسترس نیست.این ویژگی به ویژه در مواقع اضطراری مفید است یا زمانی که اینورتر در مکان های دور افتاده با منابع محدود قدرت استفاده می شود.

کاربرد:

این اینورتر می تواند برای تغذیه طیف گسترده ای از لوازم در محیط خانه یا دفتر استفاده شود.

عملیات:

1. قدرت روشن / خاموش

هنگامی که دستگاه به درستی نصب شده و باتری به طور ایمن متصل شده است، به سادگی روی سوئیچ روشن کردن / خاموش کردن (که در محفظه دستگاه قرار دارد) فشار دهید تا دستگاه را روشن کنید.

2. نمایشگر

پنل عملکرد و نمایش که در نمودار نشان داده شده در پنل جلویی اینورتر قرار دارد. این پنل شامل چهار شاخص، چهار کلید عملکرد و یک صفحه نمایش LCD است.آنها برای نشان دادن وضعیت عملیات و نمایش اطلاعات قدرت ورودی / خروجی استفاده می شوند.

3دکمه ها:

تنظیمات تابع:فشار و نگه داشتن کلید تنظیم تابع (رقم 4) در صفحه نمایش برای حداقل 2 ثانیه برای ورود به صفحه تنظیم تابع. یک بار در رابط تنظیم،استفاده از 2 یا 3 کلید برای اسکرول بالا یا پایین و انتخاب صفحه تنظیمات مورد نظر.

دکمه تنظیم:در صفحه تنظیم تابع، فشار دادن کلید 1 برای 0.1 تا 2 ثانیه گزینه انتخاب شده را تایید می کند.

دکمه چرخش صفحه:فشار دادن دکمه دوم یا سوم برای 0.1 ثانیه یا بیشتر در هر صفحه باعث می شود صفحه به سمت چپ یا راست حرکت کند.

4عملکرد شاخص LED:

صفحه نمایش LCD را می توان به زیر تقسیم کرد: نمایش آیکون، نمایش مقدار عددی و منطقه تنظیم عملکرد و نمایش حالت کار.

1. بار و باتری گرافیک نشان می دهد بار و ظرفیت باتری، هر مربع نشان دهنده 25 درصد ظرفیت، آیکون بار در هنگام بارگذاری اینورتر فلش خواهد شد،و آیکون باتری وقتی ظرفیت باتری خیلی کم است یا باتری متصل نشده است درخشان می شود. 2.

2. آیکون بزر نشان می دهد که آیا بزر خاموش است یا نه، در شرایط عادی، آیکون نمایش داده نمی شود؛ در هر حالت، نرم افزار پس زمینه تنظیم می کند MUTE ON، اینورتر وارد حالت خاموش،و آیکون غیرفعال کردن زنگ نشان داده خواهد شد.

3. هنگام ورود به منوی تنظیمات، آیکون تنظیمات روشن می شود، در غیر این صورت آیکون نمایش داده نمی شود.

4. آیکون خطا فقط در حالت خطا نمایش داده می شود، آیکون در موارد دیگر نمایش داده نمی شود.

منطقه نمایش عددی و تنظیم عملکرد:

1. در حالت تنظیم غیر عملکرد، این منطقه اطلاعات مربوط به اینورتر را نشان می دهد. حالت عادی اطلاعات خروجی را نشان می دهد، کلید پرسش بالا / پایین (کليد شماره 2 یا شماره 3) را اجرا کنید (3 فشار: No.2) برای نشان دادن ولتاژ ورودی و ولتاژ خروجی، فرکانس ورودی و فرکانس خروجی، ولتاژ باتری و جریان، ولتاژ PV و جریان PV، ولتاژ PV و قدرت، قدرت خروجی و ولتاژ خروجی، قدرت ظاهری خروجی و ولتاژ خروجی،درصد بار و ولتاژ خروجی، نسخه نرم افزار و سایر اطلاعات مرتبط. حالت خطا کد خطا را نشان می دهد.

2در صفحه تنظیم تابع، ولتاژ خروجی (OPU) ، نقطه خاموش کردن ولتاژ پایین باتری (EOd) ، و غیره می تواند با استفاده از کلید تنظیم تابع و کلید های بالا و پایین پرس و جو تنظیم شود.

منطقه نمایش حالت کار:

پس از 4s قدرت در، این منطقه نمایش به طور عمده حالت کار اینورتر را نشان می دهد. به عنوان مثال: حالت آماده، حالت شبکه، حالت باتری، حالت خطا.

دستورالعمل ایمنی:

1برای کاهش خطر آسیب، فقط باتری های اسید سرب را شارژ کنید. سایر انواع باتری ها ممکن است منفجر شوند و باعث آسیب و آسیب شوند.

2. دستگاه را جدا نکنید. وقتی نیاز به تعمیر یا تعمیر دارید، آن را به یک مرکز خدمات واجد شرایط ببرید. سرویس نادرست ممکن است منجر به خطر ضربه الکتریکی یا آتش سوزی شود.

3برای کاهش خطر شوک الکتریکی، قبل از انجام هر گونه تعمیر و نگهداری یا تمیز کردن، تمام سیم های الکتریکی را قطع کنید. خاموش کردن واحد این خطر را کاهش نمی دهد.

4توجه: فقط نصب کنندگان واجد شرایط باید واحد با باتری را نصب کنند.

5هرگز باتري هاي يخ زده رو شارژ نکن

6برای بهینه سازی عملکرد اینورتر / شارژر ، انتخاب اندازه مناسب کابل مطابق با مشخصات مورد نیاز مهم است

7هنگام استفاده از ابزار فلزی روی باتری ها و یا در اطراف آنها بسیار مراقب باشید. رها کردن ابزار می تواند باعث جرقه زدن یا شارژ کوتاه باتری یا سایر اجزای الکتریکی شود و ممکن است منجر به انفجار شود.

8برای جدا کردن ترمینال های AC یا DC، مراحل نصب را به دقت دنبال کنید. برای جزئیات، به بخش نصب این راهنما مراجعه کنید.

9. 150A فیوز برای محافظت از جریان بیش از حد از منبع تغذیه باتری فراهم شده است.

10دستورالعمل های زمین گذاری - این اینورتر / شارژر باید به یک سیستم سیم کشی به طور دائم متصل شود. هنگام نصب این اینورتر، اطمینان حاصل کنید که الزامات و مقررات محلی را رعایت کنید.

11. باعث نمی شود خروجی AC و ورودی DC کوتاه شود. ورودی DC را به یک مدار کوتاه قدرت متصل نکنید.

نصب:

قبل از اتصال تمام سیم کشی، دو پیچ و جدا کردن پوشش بالا و پایین به عنوان زیر

لطفاً قبل از انتخاب محل نصب، نکات زیر را در نظر بگیرید:

1. اینورتر را بر روی مواد ساختمانی قابل اشتعال نصب نکنید. نصب بر روی یک سطح جامد اینورتر را در سطح چشم نصب کنید تا خواندن کامل زمان نمایش LCD امکان پذیر باشد.

2برای گردش هوا مناسب برای از بین بردن گرما، فاصله ای حدود 20 سانتی متر در طرف ها و حدود 50 سانتی متر در بالا و پایین واحد بگذارید.

3دمای محیط باید بین 0 °C و 55 °C باشد تا عملکرد مطلوب را تضمین کند.

موقعیت نصب توصیه شده باید عمودی به دیوار باشد. اطمینان حاصل کنید که سایر اشیاء و سطوح همانطور که نشان داده شده است برای اطمینان از فضای کافی برای برداشتن سیم ها هستند.برای نصب بر روی بتن یا سایر سطوح غیر قابل احتراق.

پس از اتصال تمام سیم ها، لطفاً دو پیچ را همانطور که در شکل زیر نشان داده شده است پیچ کنید و پوشش پایین را دوباره قرار دهید.

تنظیمات تابع:

1کلید تنظیم تابع شماره 4 را برای بیش از 2 ثانیه فشار دهید تا وارد صفحه تنظیم تابع شوید، کلید جستجو شماره 2 یا شماره 3 را برای 0.1 تا 2 ثانیه فشار دهید تا تابع را انتخاب کنید.و پس از چرخش صفحه به صفحه تنظیم تابع مورد نظر، کلمه ی تابع مربوطه چشمک می زند.

2برای ورود به صفحه تنظیمات تابع انتخاب شده، کلید تایید 4 را برای 0.1 تا 2 ثانیه فشار دهید.سپس کلمه "Funktion Selected" روشن می شود و مقدار سمت چپ کلمه "Funktion Selected" درخشان می شود..

3برای ورود به صفحه تنظیمات تابع انتخاب شده، کلید ۴ را به مدت 0.1 تا 2 ثانیه فشار دهید.کلمه "Function" روشن می شود و ارزش تابع انتخاب شده به سمت چپ کلمه "Function" می درخشد.

4کلید 1 را برای مدت 0.1 تا 2 ثانیه یا بیشتر فشار دهید، عملکرد با موفقیت تنظیم می شود.و تابع از صفحه تنظیم تابع خارج می شود و به صفحه نمایش اصلی باز می شود (یا می توان آن را باز گذاشت و تا 30 ثانیه صبر کرد قبل از اینکه به صفحه نمایش اصلی برگردیم)
