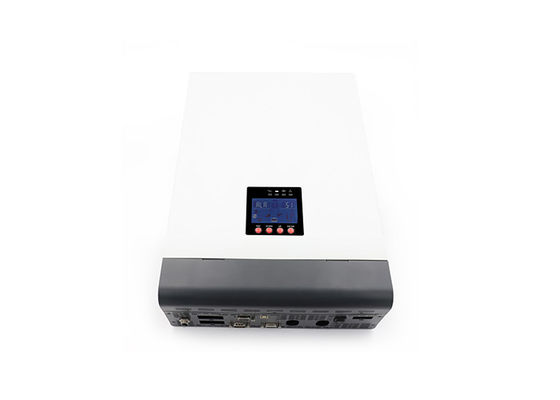

اینورتر برق پشتیبان خانگی چند کارکردی صفحه نمایش LCD 3000VA 24V اینورتر خورشیدی اتوماتیک با سیستم هوشمند

اینورتر برق پشتیبان خانگی چند کارکردی صفحه نمایش ال سی دی 3000VA 24 ولت اینورتر خورشیدی اتوماتیک با سیستم هوشمند

معرفی محصول:

این یک اینورتر و شارژر چند منظوره است که عملکرد یک اینورتر، شارژر خورشیدی و شارژر باتری را ترکیب می کند و پشتیبانی برق قابل حمل بدون وقفه را فراهم می کند.صفحه نمایش LCD آن ارائه می دهد کاربران با تنظیم و به راحتی قابل دسترسی دکمه عملیات، مانند شارژ باتری، جریان، اولویت شارژر AC / خورشیدی و ولتاژ ورودی قابل قبول بر اساس کاربردهای مختلف.

مشخصات:

1. اينورتر امواج سينوسي خالص

2. محدوده ولتاژ ورودی قابل تنظیم از طریق تنظیمات LCD

3. جریان شارژ باتری قابل تنظیم با توجه به برنامه از طریق تنظیمات LCD

4اولویت شارژر AC / خورشیدی قابل تنظیم از طریق تنظیمات LCD

5. سازگار با ولتاژ شبکه یا قدرت ژنراتور

6. دوباره شروع اتوماتيك در AC بازیابی

7. محافظت از اضافه بار / بیش از حد گرم / مدار کوتاه

8طراحی شارژر باتری هوشمند برای بهینه سازی عملکرد باتری

9. تابع شروع سرد

کاربرد:

این اینورتر می تواند برای تغذیه طیف گسترده ای از لوازم در محیط خانه یا دفتر استفاده شود.

عملیات:

1. قدرت روشن / خاموش

هنگامی که دستگاه به درستی نصب شده و باتری به طور ایمن متصل شده است، به سادگی روی سوئیچ روشن کردن / خاموش کردن (که در محفظه دستگاه قرار دارد) فشار دهید تا دستگاه را روشن کنید.

2. نمایشگر

پنل عملکرد و نمایش که در نمودار نشان داده شده در پنل جلویی اینورتر قرار دارد. این پنل شامل چهار شاخص، چهار کلید عملکرد و یک صفحه نمایش LCD است.آنها برای نشان دادن وضعیت عملیات و نمایش اطلاعات قدرت ورودی / خروجی استفاده می شوند.

3دکمه ها:

تنظیمات تابع:فشار و نگه داشتن کلید تنظیم تابع (رقم 4) در صفحه نمایش برای حداقل 2 ثانیه برای ورود به صفحه تنظیم تابع. یک بار در رابط تنظیم،استفاده از 2 یا 3 کلید برای اسکرول بالا یا پایین و انتخاب صفحه تنظیمات مورد نظر.

دکمه تنظیم:در صفحه تنظیم تابع، فشار دادن کلید 1 برای 0.1 تا 2 ثانیه گزینه انتخاب شده را تایید می کند.

دکمه چرخش صفحه:فشار دادن دکمه دوم یا سوم برای 0.1 ثانیه یا بیشتر در هر صفحه باعث می شود صفحه به سمت چپ یا راست حرکت کند.

4عملکرد شاخص LED:

صفحه نمایش LCD را می توان به زیر تقسیم کرد: نمایش آیکون، نمایش مقدار عددی و منطقه تنظیم عملکرد و نمایش حالت کار.

1. بار و باتری گرافیک نشان می دهد بار و ظرفیت باتری، هر مربع نشان دهنده 25 درصد ظرفیت، آیکون بار در هنگام بارگذاری اینورتر فلش خواهد شد،و آیکون باتری وقتی ظرفیت باتری خیلی کم است یا باتری متصل نشده است درخشان می شود. 2.

2. آیکون بزر نشان می دهد که آیا بزر خاموش است یا نه، در شرایط عادی، آیکون نمایش داده نمی شود؛ در هر حالت، نرم افزار پس زمینه تنظیم می کند MUTE ON، اینورتر وارد حالت خاموش،و آیکون غیرفعال کردن زنگ نشان داده خواهد شد.

3. هنگام ورود به منوی تنظیمات، آیکون تنظیمات روشن می شود، در غیر این صورت آیکون نمایش داده نمی شود.

4. آیکون خطا فقط در حالت خطا نمایش داده می شود، آیکون در موارد دیگر نمایش داده نمی شود.

منطقه نمایش عددی و تنظیم عملکرد:

1. در حالت تنظیم غیر عملکرد، این منطقه اطلاعات مربوط به اینورتر را نشان می دهد. حالت عادی اطلاعات خروجی را نشان می دهد، کلید پرسش بالا / پایین (کليد شماره 2 یا شماره 3) را اجرا کنید (3 فشار: No.2) برای نشان دادن ولتاژ ورودی و ولتاژ خروجی، فرکانس ورودی و فرکانس خروجی، ولتاژ باتری و جریان، ولتاژ PV و جریان PV، ولتاژ PV و قدرت، قدرت خروجی و ولتاژ خروجی، قدرت ظاهری خروجی و ولتاژ خروجی،درصد بار و ولتاژ خروجی، نسخه نرم افزار و سایر اطلاعات مرتبط. حالت خطا کد خطا را نشان می دهد.

2در صفحه تنظیم تابع، ولتاژ خروجی (OPU) ، نقطه خاموش کردن ولتاژ پایین باتری (EOd) ، و غیره می تواند با استفاده از کلید تنظیم تابع و کلید های بالا و پایین پرس و جو تنظیم شود.

منطقه نمایش حالت کار:

پس از 4s قدرت در، این منطقه نمایش به طور عمده حالت کار اینورتر را نشان می دهد. به عنوان مثال: حالت آماده، حالت شبکه، حالت باتری، حالت خطا.

دستورالعمل ایمنی:

1برای کاهش خطر آسیب، فقط باتری های اسید سرب را شارژ کنید. سایر انواع باتری ها ممکن است منفجر شوند و باعث آسیب و آسیب شوند.

2. دستگاه را جدا نکنید. وقتی نیاز به تعمیر یا تعمیر دارید، آن را به یک مرکز خدمات واجد شرایط ببرید. سرویس نادرست ممکن است منجر به خطر ضربه الکتریکی یا آتش سوزی شود.

3برای کاهش خطر شوک الکتریکی، قبل از انجام هر گونه تعمیر و نگهداری یا تمیز کردن، تمام سیم های الکتریکی را قطع کنید. خاموش کردن واحد این خطر را کاهش نمی دهد.

4توجه: فقط نصب کنندگان واجد شرایط باید واحد با باتری را نصب کنند.

5هرگز باتري هاي يخ زده رو شارژ نکن

6برای بهینه سازی عملکرد اینورتر / شارژر ، انتخاب اندازه مناسب کابل مطابق با مشخصات مورد نیاز مهم است

7هنگام استفاده از ابزار فلزی روی باتری ها و یا در اطراف آنها بسیار مراقب باشید. رها کردن ابزار می تواند باعث جرقه زدن یا شارژ کوتاه باتری یا سایر اجزای الکتریکی شود و ممکن است منجر به انفجار شود.

8برای جدا کردن ترمینال های AC یا DC، مراحل نصب را به دقت دنبال کنید. برای جزئیات، به بخش نصب این راهنما مراجعه کنید.

9. 150A فیوز برای محافظت از جریان بیش از حد از منبع تغذیه باتری فراهم شده است.

10دستورالعمل های زمین گذاری - این اینورتر / شارژر باید به یک سیستم سیم کشی به طور دائم متصل شود. هنگام نصب این اینورتر، اطمینان حاصل کنید که الزامات و مقررات محلی را رعایت کنید.

11. باعث نمی شود خروجی AC و ورودی DC کوتاه شود. ورودی DC را به یک مدار کوتاه قدرت متصل نکنید.
