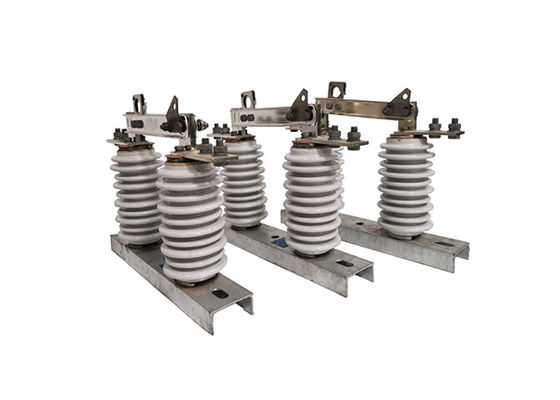

کلید جدا کننده بیرونی GW9-10/630A DC ولتاژ بالا جدا کننده برقی جدا کننده چینی

کلید جدا کننده بیرونی GW9-10/630A DC ولتاژ بالا جدا کننده برقی جدا کننده چینی

توضیحات محصول:

GW9-10/630سوئیچ جدا کننده بیرونیقطعه ای از تجهیزات الکتریکی است که در سیستم های انتقال و توزیع برق برای جدا کردن یک بخش از شبکه الکتریکی برای تعمیر و نگهداری استفاده می شود.معمولاً در خطوط برق ولتاژ بالا یا در ایستگاه های فرعی نصب می شود و برای قطع جریان برق به بخش خاصی از شبکه استفاده می شود.

عملیات:

GW9-10/630سوئیچ جدا کننده بیرونیبخش رسانا را از پایه با استفاده از یک عایق برای اطمینان از فاصله عایق کاری عادی جدا می کند و بخش رسانا، عایق و پایه را به عنوان یک دستگاه سوئیچینگ یکپارچه ثابت می کند.وقتی که در موقعیت باز است، یک شکاف قابل مشاهده و یک فاصله عایق مناسب برای مقاومت در برابر ولتاژ کار عادی وجود دارد.می تواند به طور قابل اطمینان جریان کار عادی و جریان خطا مدار کوتاه را حمل کندبه دلیل وجود یک دستگاه مخصوص خاموش کردن قوس، می تواند فقط برای تغییر مدار با ولتاژ استفاده شود اما بدون بار.عملیات باز کردن و بستن با استفاده از یک قلاب عایق برای کشیدن یا فشار سوراخ گرد در interlock انجام می شود، باعث می شود که قلاب قفل پویا از هم جدا شود و با قلاب قفل استاتیک ارتباط برقرار کند.

کاربرد:

GW9-10/630سوئیچ جدا کننده در فضای باز در عملیات و نگهداری خطوط انتقال برق است.این خطوط برق ولتاژ بالا را در مسافت های طولانی حمل می کنند و معمولاً بر روی برج های فلزی بلند یا ستونهایی نصب می شوند.

برای انجام کارهای تعمیر و نگهداری در یک خط انتقال هوایی، ضروری است که بخش خط که کار انجام می شود را جدا کنید.اینجاست که سوئیچ های خارج از خانه با ولتاژ بالا وارد کار می شوندیک سوئیچ می تواند بر روی خط در هر انتهای بخش مورد کار نصب شود، اجازه می دهد تا بخش از بقیه خط قطع شود.

به عنوان مثال، اگر یک تیم تعمیر نیاز به تعویض یک بخش آسیب دیده از هادی در یک خط انتقال بالا داشته باشد،آنها ابتدا سوئیچ های قطع ولتاژ بالا در هر دو طرف بخش مورد کار را باز می کنند.این بخش را از بقیه خط جدا می کند و اجازه می دهد تا کار تعمیرات به طور ایمن انجام شود.

هنگامی که کار تعمیر به پایان می رسد، سوئیچ ها می توانند بسته شوند تا جریان برق به بخش تعمیر شده خط بازگردد.این سوئیچ ها همچنین می توانند برای جدا کردن بخش هایی از خط در طول تعمیرات معمول یا بازرسی استفاده شوند، یا در صورت نقص یا وضعیت اضطراری.

پارامترهای فنی:
