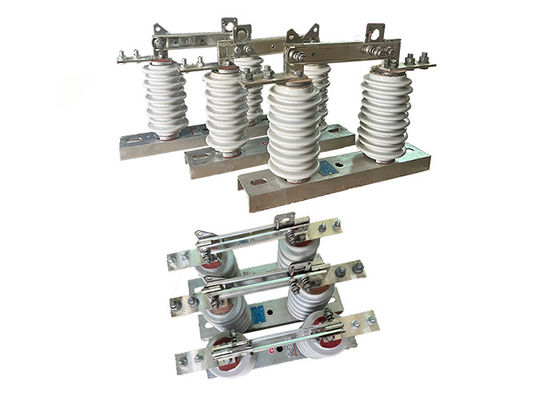

1250A سوئیچ الکتریکی ولتاژ بالا 36kV سرامیک / فولاد ساخته شده برای سوئیچ های قطع گروه زیر ایستگاه استفاده می شود
توضیحات محصول:
جدا کننده برق ولتاژ بالا یک سوئیچ الکتریکی است که برای جدا کردن یک بخش از یک شبکه یا سیستم الکتریکی از بقیه سیستم برای نگهداری یا تعمیر طراحی شده است.معمولا در سیستم های انتقال و توزیع ولتاژ بالا استفاده می شود.
سوئیچ طراحی شده برای باز و بسته شدن در شرایط عادی یا غیر طبیعی، مانند نقص یا جریان بیش از حد.این بخش از سیستم را از بقیه شبکه جدا می کند.، مانع از جریان برق به آن بخش می شود.
سوئیچ های قطع ولتاژ بالا به طور معمول برای کار در ولتاژ بین 600 و 765000 ولت طراحی شده اند و می توانند به صورت دستی یا خودکار کار کنند.آنها معمولاً در ایستگاه های فرعی و یا در ستون های برق نصب می شوند، و آنها یک جزء مهم از زیرساخت های شبکه برق هستند.
ویژگی:
1درجه بندی ولتاژ بالا: سوئیچ های جداکننده ولتاژ بالا طراحی شده اند تا در برابر ولتاژ های بالا مقاومت کنند، که معمولا از چندین هزار ولت تا چند صد هزار ولت است.
2ساخت و ساز قوی: سوئیچ های جداکننده ولتاژ بالا معمولاً از موادی ساخته شده اند که در برابر قوس الکتریکی ، خوردگی و سایر اشکال آسیب مانند چینی یا پلیمر بسیار مقاوم هستند.
3.چاپ های قوس: بسیاری از سوئیچ های جداکننده ولتاژ بالا با قوس های قوس طراحی شده اند که به از بین بردن گرما تولید شده توسط قوس الکتریکی کمک می کنند و از آسیب به سوئیچ جلوگیری می کنند.
4. سوئیچ زمین: برخی از سوئیچ های جدا کننده ولتاژ بالا با یک سوئیچ زمین مجهز هستند که سطح اضافی ایمنی را با زمین زدن بخش جدا شده مدار فراهم می کند.
5مکانیسم قفل کردن: برای جلوگیری از بسته شدن تصادفی سوئیچ در حین انجام کارهای نگهداریبسیاری از سوئیچ های جداکننده ولتاژ بالا مجهز به مکانیسم قفل شدن هستند که مانع از بسته شدن سوئیچ می شود تا زمانی که تمام روش های ایمنی دنبال شود.
6شاخص های بصری: سوئیچ های جداکننده ولتاژ بالا همچنین ممکن است شامل شاخص های بصری مانند چراغ ها یا پرچم ها باشند.که به وضوح نشان می دهد که آیا سوئیچ در حالت باز یا بسته است..
کاربرد:
سوئیچ های قطع ولتاژ بالا قطعات اساسی در سیستم های انتقال و توزیع برق هستند.به این دلیل که آنها اجازه می دهند بخش های خاصی از شبکه را برای کارهای تعمیر و نگهداری جدا کنند.آنها همچنین می توانند برای جدا کردن بخش هایی از شبکه در صورت نقص یا سایر شرایط غیرطبیعی استفاده شوند.
این سوئیچ ها برای کنترل ولتاژ و جریان های بالا طراحی شده اند و به طور معمول از مواد ماندگار و قوی مانند فولاد ضد زنگ، آلومینیوم یا مس ساخته شده اند.اونا براي مقاومت در برابر شرایط سخت محیطي طراحی شده اند، مانند دماهای شدید، باد های قوی و باران های شدید.
انواع مختلفی از سوئیچ های قطع ولتاژ بالا وجود دارد، از جمله سوئیچ های باز هوا، سوئیچ های غوطه ور شده در روغن و سوئیچ های عایق گاز. سوئیچ های باز هوا رایج ترین نوع هستند،و آنها با استفاده از یک مجموعه از تماس هایی که به طور فیزیکی جدا زمانی که سوئیچ باز می شود کار می کنندسوئیچ های غرق شده در روغن معمولاً در کاربردهای ولتاژ بالا استفاده می شوند و با روغن پر می شوند تا هنگام باز کردن سوئیچ از قوس شدن جلوگیری شود.سوئیچ های عایق گاز از گاز هکسا فلوراید گوگرد برای عایق کردن تماس های سوئیچ استفاده می کنند، که اجازه می دهد تا برای طراحی سوئیچ های کوچکتر و فشرده تر.
کلید های قطع ولتاژ بالا باید توسط پرسنل واجد شرایط و آموزش دیده مورد استفاده و نگهداری قرار گیرند.از جمله استفاده از تجهیزات محافظتی مناسب و پیروی از روش های قفل کردن یا برچسب گذاری برای جلوگیری از انرژی تصادفی تجهیزاتنگهداری و آزمایش منظم سوئیچ های قطع ولتاژ بالا نیز برای اطمینان از عملکرد مناسب و استفاده ایمن آنها مهم است.
خطرات ایمنی:
شوک الکتریکی: سوئیچ های قطع ولتاژ بالا می توانند اگر به درستی مورد استفاده قرار نگیرند، شوک الکتریکی بالقوه کشنده را ایجاد کنند.این می تواند اتفاق می افتد اگر سوئیچ به درستی جدا قبل از آن باز شده است و یا اگر یک مشکل در تجهیزات وجود دارد.
2 فلش قوس: هنگامی که سوئیچ های قطع ولتاژ بالا باز می شوند، می تواند یک فلش قوس رخ دهد که می تواند مقدار قابل توجهی انرژی را به شکل گرما، نور و فشار آزاد کند. این می تواند باعث سوختگی شود،آسیب چشم، و جراحت های دیگر.
3شکست تجهیزات: اگر سوئیچ های قطع ولتاژ بالا به درستی نگهداری نشوند یا اگر بیش از حد بار داشته باشند، می توانند از کار بروند. این امر می تواند منجر به آسیب به تجهیزات، آتش سوزی الکتریکی و سایر خطرات شود.
4خطرات زیست محیطی: سوئیچ های قطع ولتاژ بالا اغلب در محیط های بیرونی قرار دارند، جایی که می توانند در معرض شرایط آب و هوایی شدید مانند باد شدید، باران شدید،و صاعقه هااین شرایط می تواند خطرات ایمنی اضافی را برای پرسنلی که تجهیزات را کار می کنند یا نگهداری می کنند ایجاد کند.
شرایط:
1حداکثر ارتفاع برای نصب نباید بیش از 1000 متر باشد.
2دمای هوای محیط نباید بیش از +40 درجه سانتیگراد باشد و در مناطق عمومی نباید کمتر از -30 درجه سانتیگراد باشد. در مناطق پاراموس نباید کمتر از -40 درجه سانتیگراد باشد.
3فشار باد نباید بیش از 700Pa باشد که مربوط به سرعت باد 34m/s است.
4جدا کننده بايد قادر به مقاومت در برابر زلزلهاي 8 درجه باشد
5جداکننده باید در مکانی نصب شود که لرزش های شدید مکرر وجود نداشته باشد.
6برای جداکننده های معمولی، باید از گاز، دود، رسوب شیمیایی، مه نمک، گرد و غبار،و سایر مواد انفجاری و خوردنی که می توانند به طور جدی بر قابلیت عایق بندی و هدایت عایق تاثیر بگذارند.
7جداکننده های ضد آلودگی مناسب استفاده در مناطق بسیار کثیف هدایت هستند، اما آنها نباید در مناطق با مواد منفجره یا آتش زا نصب شوند.
پارامترهای فنی:
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
جریان نامی |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H)GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s جریان مقاومت کوتاه مدت |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H)GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
سطح عایق نامی |
صاعقه ها مقاومت می کنند و ولتاژ بالاست |
قطب به زمین
(مثبت و منفی) |
kV |
75 |
شکستگی
(مثبت و منفی) |
85 |
فرکانس صنعتی و مقاومت در برابر ولتاژ
(1 دقیقه)
(ارزش واقعی) |
آزمایش خشک/آزمایش مرطوب |
قطب به زمین |
42 ((خشک)
34 ((رطوبت) |
| شکستگی |
48 ((خشک) |
| 48 ((خشک) |
48 ((خشک)
40 ((رطوبت) |
| 5 |
مقاومت مدار اصلی |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
طول عمر مکانیکی |
زمان |
50 |
| 50 |
| 80 |
