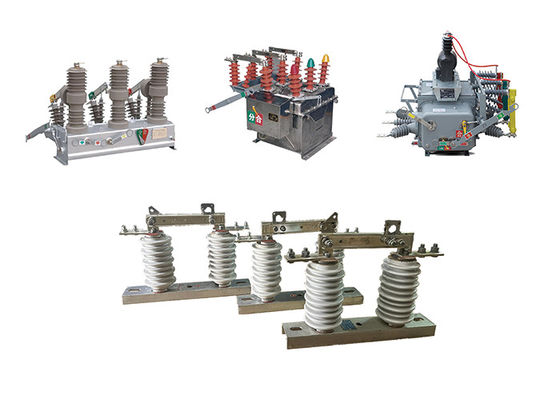

سوئیچ قطع کننده بیرونی سرامیکی 1000A رنگ خاکستری برای شکستن یا اتصال استفاده شده با قطع کننده مدار خلاء بیرونی
توضیحات محصول:
در واقع، سوئیچ های قطع کننده بیرونی در سیستم های انتقال و توزیع برق ولتاژ بالا برای قطع مدارها از منابع برق برای نگهداری یا تعمیر استفاده می شوند.آنها یک وسیله برای جدا کردن مدار از منبع برق فراهم می کنند، اجازه می دهد تا کارگران به طور ایمن وظایف خود را بدون خطر ضربه الکتریکی انجام دهند.
کار کردن یک سوئیچ قطع کننده بیرونی شامل یک قطب چرخش است که باز کردن و بسته شدن تیغه یا تماس سوئیچ را کنترل می کند.تیغه می تواند فعال یا غیر فعال شود.این مکانیسم اجازه می دهد تا حالت سوئیچ به صورت دستی و قابل مشاهده نشان داده شود.
برای اطمینان از ایمنی اپراتور، قطب سوئیچ جدا کننده معمولا از یک ماده غیر رسانا مانند فیبرگلاس یا مواد کامپوزیت ساخته شده است.که ضد ولتاژ بالا در سیستم فراهم می کند. این عایق از اپراتور در هنگام استفاده از سوئیچ در برابر شوک الکتریکی محافظت می کند.
سوئیچ های قطع کننده در فضای باز در طرح ها و اندازه های مختلف برای پذیرش ولتاژ و نرخ های مختلف جریان مدارهایی که کنترل می کنند، در دسترس هستند.معمولاً در محیط های بیرونی بر روی ستونهایی یا سازه ها نصب می شونددر ارتباط با سایر دستگاه های محافظ مانند قطع کننده های مدار و فیوز،سوئیچ های جدا کننده به ایمنی و قابلیت اطمینان کلی سیستم الکتریکی کمک می کنند، با ارائه یک وسیله جداسازی و حفاظت.
ویژگی:
1جداسازی: سوئیچ برای جداسازی یک مرحله از سیستم برق برای نگهداری یا تعمیر استفاده می شود.
2درجه بندی ولتاژ بالا: این سوئیچ ها برای مدیریت ولتاژ بالا طراحی شده اند، معمولا از چند کیلووولت تا چند صد کیلووولت.
3استفاده دستی: سوئیچ به صورت دستی با استفاده از یک چوب یا اهرم کار می کند. اپراتور باید در کار ایمن سوئیچ آموزش دیده باشد.
4شاخص های بصری: برخی از سوئیچ ها دارای شاخص های بصری هستند که نشان می دهند که آیا سوئیچ باز یا بسته است، به طوری که برای اپراتورها آسان تر است که وضعیت مدار را بدانند.
5دوام: این سوئیچ ها برای مقاومت در برابر شرایط محیطی سخت مانند دمای شدید، رطوبت و مواد خوردنی طراحی شده اند.
6ویژگی های ایمنی: سوئیچ با ویژگی های ایمنی طراحی شده است تا اپراتورها را از خطرات الکتریکی، مانند مواد عایق که از تماس تصادفی با قطعات زنده جلوگیری می کنند، محافظت کند.
7اندازه کامپکت: سوئیچ های جداکننده ولتاژ بالا تک فاز معمولاً کوچک هستند و می توانند در فضاهای تنگ نصب شوند.
ساختار:
1بدن عایق کننده پورسلین: بدن عایق کننده جزء اصلی عایق کننده است و به طور معمول از پورسلین با قدرت بالا ساخته شده است.طراحی شده است برای فراهم کردن عایق الکتریکی بین رسانا و ساختار پشتیبانی، و به شکل و اندازه مورد نظر شکل داده می شود.
2لوازم فلزی: لوازم فلزی به بدن عایق متصل می شوند و وسیله ای برای اتصال عایق به هادی و ساختار پشتیبانی فراهم می کنند.آنها به طور معمول از فولاد گالوانیزه یا سایر مواد مقاوم در برابر خوردگی ساخته شده اند، و ممکن است با ویژگی های خاص مانند شکاف ها یا مفاصل توپ و سوکت برای نصب آسان طراحی شوند.
3ترکیب مهر و موم: یک ترکیب مهر و موم برای مهر و موم مفاصل بین بدن عایق و لوازم فلزی استفاده می شود، جلوگیری از رطوبت و آلاینده ها از ورود به داخل عایق.
4سخت افزاری: سخت افزاری مانند بولت ها، مغز ها و واشرها برای اتصال لوازم فلزی به بدن عایق و ساختار پشتیبان استفاده می شود.
کلاه های نصب: کلاه های نصب برای محافظت از لوازم فلزی از خوردگی و آسیب استفاده می شود و ممکن است از پلاستیک یا مواد دیگر ساخته شود.
5ویژگی های اضافی: بسته به کاربرد خاص، عایق های الکتریکی ولتاژ بالا چینی ممکن است با ویژگی های اضافی مانند موانع عایق، قوس های قوس،و سوئیچ های زمین برای بهبود عملکرد و ایمنی.
عملیات:
1 آماده سازی:قبل از کار کردن سوئیچ، مدار باید از انرژی خارج شود و به درستی زمین گیر شود تا از هرگونه خطر الکتریکی جلوگیری شود. سوئیچ باید برای هرگونه نشانه آسیب یا فرسایش بررسی شود.
2 بسته شدن سوئیچ:برای بستن سوئیچ، اپراتور به صورت دستی یا از راه دور دستگیره سوئیچ یا اهرم کنترل را به حالت بسته منتقل می کند. این مدار را به منبع برق متصل می کند،اجازه دادن به جریان جریان از طریق مدار.
3 باز کردن سوئیچ:برای باز کردن سوئیچ، اپراتور به صورت دستی یا از راه دور دستگیره سوئیچ یا اهرم کنترل را به موقعیت باز منتقل می کند. این مدار را از منبع برق جدا می کند،قطع جریان جریان.
4 مدیریت قوس:هنگامی که سوئیچ باز می شود، یک قوس الکتریکی ممکن است بین تماس ها رخ دهد، که می تواند خطرناک باشد و باعث آسیب به سوئیچ شود.این سوئیچ ممکن است مجهز به دستگاه هایی مانند لوله های قوس یا کویل های انفجاری باشد..
5 ایمنی:کاربران سوئیچ های قطع ولتاژ بالا باید از روش های ایمنی مناسب برای جلوگیری از خطرات الکتریکی استفاده کنند. این ممکن است شامل استفاده از تجهیزات حفاظت شخصی، کار در تیم، استفاده از دستگاه های ایمنی، استفاده از دستگاه های ایمنی، و غیره باشد.و به دنبال روش های قفل کردن / برچسب گذاری.
کاربرد:
جداسازی مدار: سوئیچ های جدا کننده ولتاژ بالا برای جدا کردن یک بخش از یک مدار ولتاژ بالا برای نگهداری، تعمیر یا آزمایش استفاده می شوند. با باز کردن سوئیچ،بخش را می توان به طور موثر از بقیه سیستم جدا کرد.، اجازه می دهد تا کار به طور ایمن انجام شود.
تغییر بار: سوئیچ های جداکننده ولتاژ بالا می توانند به عنوان سوئیچ های بار برای کنترل جریان انرژی الکتریکی در یک مدار استفاده شوند.آنها به ویژه در شرایطی که بار نسبتا کوچک است و نیاز به یک قطع کننده مدار یا فیوز ندارد مفید است.
حفاظت از خطوط برق: سوئیچ های جدا کننده ولتاژ بالا اغلب در خطوط برق نصب می شوند تا از برخورد برق و سایر اختلالات الکتریکی محافظت کنند.با جدا کردن قسمتي از خط، سوئیچ می تواند به جلوگیری از آسیب به تجهیزات و کاهش خطر قطع برق کمک کند.
حفاظت از ترانسفورم: سوئیچ های جدا کننده ولتاژ بالا نیز برای محافظت از ترانسفورمرها با جدا کردن آنها از شبکه الکتریکی در صورت نقص یا اضافه بار استفاده می شوند. با باز کردن سوئیچ،ترانسفورماتور می تواند از شبکه جدا شود، جلوگیری از آسیب به ترانسفورماتور و سایر تجهیزات.
حالت:
1حداکثر ارتفاع در منطقه مشخص شده از 1000 متر بالاتر از سطح دریا نیست. این محدودیت ارتفاع برای نصب و استفاده از تجهیزات مهم است.
2دمای هوای محیط دارای محدودیت های خاصی است. دمای حداکثر نباید بیش از +40°C باشد و دمای حداقل می تواند بسته به منطقه خاص متفاوت باشد. در مناطق عمومی،دمای حداقل نباید کمتر از -30°C باشد.، در حالی که در مناطق پاراموس، نباید زیر -40 درجه سانتیگراد سقوط کند.
3فشار باد نباید بیش از ۷۰۰ پاسکال (Pa) باشد که با سرعت باد حدود ۳۴ متر در ثانیه مطابقت دارد.این محدوده تضمین می کند که تجهیزات می توانند با نیروی اعمال شده توسط باد بدون تضعیف عملکرد یا یکپارچگی ساختاری خود مقاومت کنند..
4شدت زلزله نباید بیش از 8 درجه باشد. این به حداکثر شدت فعالیت لرزه ای اشاره دارد که تجهیزات می توانند بدون آسیب پذیر شدن مقاومت کنند.مقیاس خاص مورد استفاده برای اندازه گیری شدت زلزله ممکن است به منطقه یا کشور بستگی داشته باشد.
5محیط کار باید از لرزش های شدید و مکرر پاک باشد. این نیاز تضمین می کند که تجهیزات در شرایط کار عادی پایدار و عملیاتی باقی بمانند.لرزش بیش از حد می تواند عملکرد و طول عمر جدا کننده را تحت تاثیر قرار دهد.
6جداکننده های معمولی باید در مکان هایی نصب شوند که از گاز، دود، رسوب شیمیایی، مه اسپری نمک، گرد و غبار و سایر مواد انفجاری یا خوردنی دور باشند.این مواد می توانند اثرات مضر بر قابلیت عایق و هدایت عایق کننده داشته باشند، که به طور بالقوه عملکرد و ایمنی آن را به خطر می اندازد.
7جداکننده های ضد آلودگی برای استفاده در مناطق دارای آلودگی شدید طراحی شده اند.نباید مواد منفجره یا موادی که می توانند باعث آتش شوند وجود داشته باشد.این نیاز تضمین می کند که جدا کننده با وجود شرایط محیط زیست چالش برانگیز، ایمن و کاربردی باقی بماند.
پارامترهای فنی:
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
جریان نامی |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H)GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s جریان مقاومت کوتاه مدت |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H)GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
سطح عایق نامی |
صاعقه ها مقاومت می کنند و ولتاژ بالاست |
قطب به زمین
(مثبت و منفی) |
kV |
75 |
شکستگی
(مثبت و منفی) |
85 |
فرکانس صنعتی و مقاومت در برابر ولتاژ
(1 دقیقه)
(ارزش واقعی) |
آزمایش خشک/آزمایش مرطوب |
قطب به زمین |
42 ((خشک)
34 ((رطوبت) |
| شکستگی |
48 ((خشک) |
| 48 ((خشک) |
48 ((خشک)
40 ((رطوبت) |
| 5 |
مقاومت مدار اصلی |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
طول عمر مکانیکی |
زمان |
50 |
| 50 |
80
|
