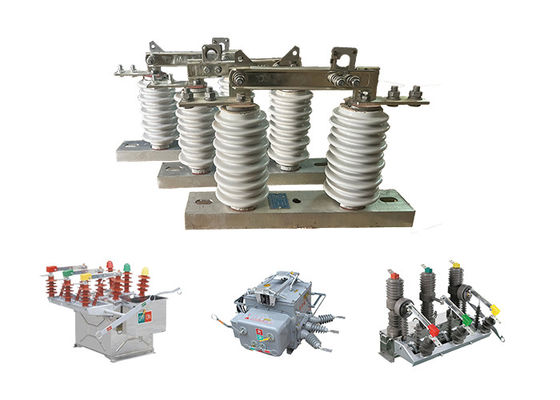

سوئیچ جداکننده برق برای جدا کردن و عایق بندی ولتاژ بالای سرامیکی و فولاد

سوئیچ جداکننده برق برای جدا کردن و عایق بندی ولتاژ بالای سرامیکی و فولاد

توضیحات محصول:

سوئیچ جدا کننده ولتاژ بالا، که به عنوان سوئیچ قطع یا سوئیچ جدا کننده نیز شناخته می شود، یک جزء ضروری در سیستم های برق ولتاژ بالا است.هدف از آن جدا کردن یا جدا کردن یک بخش خاص از یک مدار الکتریکی از منبع برق آن است.

عملکرد اصلی سوئیچ جداکننده ولتاژ بالا این است که به طور فیزیکی مدار الکتریکی را قطع کند و جدایی بین تجهیزات و منبع برق ایجاد کند.این قطع و جداسازی اجازه می دهد تا کارکنان تعمیر و نگهداری به طور ایمن در تجهیزات بدون خطر شوک الکتریکی کار کنند..

برخلاف یک قطع کننده مدار خلاء، سوئیچ جدا کننده ولتاژ بالا قابلیت خاموش کردن قوس را ارائه نمی دهد.برای قطع کردن یا خاموش کردن قوس های الکتریکی که ممکن است در هنگام تغییر مدار یا شرایط نقص رخ دهد طراحی نشده است.

در سیستم های برق ولتاژ بالا، سوئیچ جدا کننده ولتاژ بالا اغلب با یک قطعات قطعی خلاء هماهنگ می شود.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع اتصال برای جدا کردن فیزیکی مدار و نشان دادن بصری قطع اتصال کار می کند.

سوئیچ جداکننده ولتاژ بالا نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد.جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کنداین عمل تایید می کند که تجهیزات از انرژی خارج شده و برای فعالیت های نگهداری ایمن هستند.

کاربرد:

1سوئیچ های قطع کننده در فضای باز قطعات اساسی در سیستم های انتقال و توزیع برق هستند.به این دلیل که آنها اجازه می دهند بخش های خاصی از شبکه را برای کارهای تعمیر و نگهداری جدا کنند.آنها همچنین می توانند برای جدا کردن بخش هایی از شبکه در صورت نقص یا سایر شرایط غیرطبیعی استفاده شوند.

2این سوئیچ ها برای کنترل ولتاژ و جریان های بالا طراحی شده اند و به طور معمول از مواد ماندگار و قوی مانند فولاد ضد زنگ، آلومینیوم یا مس ساخته شده اند.اونا براي مقاومت در برابر شرایط سخت محیطي طراحی شده اند، مانند دماهای شدید، باد های قوی و باران های شدید.

3انواع مختلفی از سوئیچ های قطع ولتاژ بالا وجود دارد، از جمله سوئیچ های باز هوا، سوئیچ های غوطه ور شده در روغن و سوئیچ های عایق گاز. سوئیچ های باز هوا رایج ترین نوع هستند،و آنها با استفاده از مجموعه ای از تماس هایی که به طور فیزیکی جدا در هنگام باز کردن سوئیچ کار kسوئیچ های غرق شده در روغن معمولاً در برنامه های ولتاژ بالا استفاده می شوند و با روغن پر می شوند تا هنگام باز کردن سوئیچ از قوس شدن جلوگیری شود.سوئیچ های عایق گاز از گاز هکسا فلوراید گوگرد برای عایق کردن تماس های سوئیچ استفاده می کنند، که اجازه می دهد تا برای طراحی سوئیچ های کوچکتر و فشرده تر.

4- سوئیچ های قطع ولتاژ بالا باید توسط پرسنل واجد شرایط و آموزش دیده مورد استفاده و نگهداری قرار گیرند.از جمله استفاده از تجهیزات محافظتی مناسب و پیروی از روش های قفل کردن / برچسب گذاری برای جلوگیری از انرژی تصادفی تجهیزاتنگهداری منظم و آزمایش سوئیچ های قطع ولتاژ بالا نیز برای اطمینان از عملکرد مناسب و استفاده ایمن آنها مهم است.

در خارج از اتصال سوئیچ سوئیچ بخش رسانا را از پایه با استفاده از عایق جدا می کند تا یک فاصله عایق کاری عادی را تضمین کند و بخش رسانا، عایق،و پایه به عنوان یک دستگاه سوئیچینگ یکپارچهوقتی که در حالت باز است، شکاف قابل مشاهده ای وجود دارد و فاصله عایق مناسب برای مقاومت در برابر ولتاژ کار عادی وجود دارد.می تواند به طور قابل اطمینان جریان کار عادی و جریان خطا مدار کوتاه را حمل کندبه دلیل وجود یک دستگاه مخصوص خاموش کردن قوس، می تواند فقط برای تغییر مدار با ولتاژ استفاده شود اما بدون بار.عملیات باز کردن و بستن با استفاده از یک قلاب عایق برای کشیدن یا فشار سوراخ گرد در interlock انجام می شود، باعث می شود که قلاب قفل پویا از هم جدا شود و با قلاب قفل استاتیک ارتباط برقرار کند.

ویژگی:

1درجه بندی ولتاژ بالا: سوئیچ های جداکننده ولتاژ بالا طراحی شده اند تا در برابر ولتاژ های بالا مقاومت کنند، که معمولا از چندین هزار ولت تا چند صد هزار ولت است.

2ساخت و ساز قوی: سوئیچ های جداکننده ولتاژ بالا معمولاً از موادی ساخته شده اند که در برابر قوس الکتریکی ، خوردگی و سایر اشکال آسیب مانند چینی یا پلیمر بسیار مقاوم هستند.

3.چاپ های قوس: بسیاری از سوئیچ های جدا کننده ولتاژ بالا با قوس های قوس طراحی شده اند که به تبعید گرما تولید شده توسط قوس الکتریکی کمک می کنند و از آسیب به سوئیچ جلوگیری می کنند.

4.سوئیچ زمین: برخی از سوئیچ های جدا کننده ولتاژ بالا با یک سوئیچ زمین مجهز هستند که سطح اضافی ایمنی را با زمین زدن بخش جدا شده مدار فراهم می کند.

5مکانیسم قفل کردن: برای جلوگیری از بسته شدن تصادفی سوئیچ در حین انجام کارهای نگهداریبسیاری از سوئیچ های جداکننده ولتاژ بالا مجهز به مکانیسم قفل شدن هستند که مانع از بسته شدن سوئیچ می شود تا زمانی که تمام روش های ایمنی دنبال شود.

6شاخص های بصری: سوئیچ های جدا کننده ولتاژ بالا همچنین ممکن است شامل شاخص های بصری مانند چراغ ها یا پرچم ها باشند.که به وضوح نشان می دهد که آیا سوئیچ در حالت باز یا بسته است..

حالت:

1ارتفاع از 1000 متر بیشتر نیست

2دمای هوای محیط: حداکثر + 40 درجه سانتیگراد ؛حداقل: منطقه عمومی -30 درجه سانتیگراد، پاراموس -40 درجه سانتیگراد

3. فشار باد بیش از 700Pa نیست. ((معادل سرعت باد 34m/s)

4شدت زلزله از 8 درجه بالاتر نيست

5وضعیت کاری بدون لرزش های شدید مکرر است.

6محل نصب جداکننده های معمولی باید از گاز، پاشنه های شیمیایی دود، مه نمک و گرد و غبار دور باشد.

و سایر مواد انفجاری و خوردنی که به شدت بر قابلیت عایق و هدایت عایق کننده تأثیر می گذارد

7نوع جداکننده ضد آلودگی در مورد مناطق بسیار کثیف هدایت استفاده می شود، با این حال، آن را باید هیچ مواد انفجاری و مواد باعث آتش

پارامترهای فنی:
