سوئیچ جدا کننده صنعتی برای سیستم توزیع ولتاژ بالا سوئیچ آسان کار

سوئیچ جدا کننده صنعتی برای سیستم توزیع ولتاژ بالا سوئیچ آسان کار

توضیحات محصول:

سوئیچ قطع کننده بیرونی، که به عنوان یک سوئیچ جدا کننده نیز شناخته می شود، یک جزء ضروری در سیستم های برق ولتاژ بالا است.هدف اصلی آن جدا کردن یا جدا کردن بخش خاصی از یک مدار الکتریکی از منبع برق آن است.
عملکرد اصلی سوئیچ قطع کننده بیرونی این است که به طور فیزیکی مدار الکتریکی را قطع کند و به طور موثر تجهیزات را از منبع برق جدا کند.این قطع و انزوا اجازه می دهد تا کارکنان تعمیر و نگهداری در تجهیزات به طور ایمن کار کنند، به حداقل رساندن خطر شوک الکتریکی.
مهم است که توجه داشته باشید که برخلاف یک قطع کننده خلاء، سوئیچ قطع کننده بیرونی توانایی خاموش کردن قوس را ندارد.برای قطع کردن یا خاموش کردن قوس های الکتریکی که ممکن است در هنگام تغییر مدار یا شرایط نقص رخ دهد طراحی نشده است.
در سیستم های برق ولتاژ بالا، سوئیچ جدا کننده ولتاژ بالا اغلب با یک قطعات قطعی خلاء هماهنگ می شود.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع اتصال برای جدا کردن فیزیکی مدار و ارائه یک نشانه بصری از قطع اتصال کار می کند.
سوئیچ قطع کننده بیرونی نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد.جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کنداین عمل به عنوان تأیید کننده ای که تجهیزات از انرژی خارج شده و برای فعالیت های نگهداری ایمن هستند، عمل می کند.
سوئیچ جدا کننده بیرونی، که به عنوان سوئیچ جدا کننده یا سوئیچ جدا کننده نیز شناخته می شود، یک قطعه ضروری در سیستم های برق ولتاژ بالا است.هدف اصلی آن جدا کردن یا جدا کردن بخش خاصی از یک مدار الکتریکی از منبع برق آن است.


کاربرد:

1جداسازی مدار: سوئیچ های جدا کننده ولتاژ بالا برای جدا کردن یک بخش از یک مدار ولتاژ بالا برای نگهداری، تعمیر یا آزمایش استفاده می شود. با باز کردن سوئیچ،بخش را می توان به طور موثر از بقیه سیستم جدا کرد.، اجازه می دهد تا کار به طور ایمن انجام شود.

2.تغییر بار: سوئیچ های جدا کننده ولتاژ بالا می توانند به عنوان سوئیچ های بار برای کنترل جریان انرژی الکتریکی در یک مدار استفاده شوند.آنها به ویژه در شرایطی که بار نسبتا کوچک است و نیاز به یک قطع کننده مدار یا فیوز ندارد مفید است.

3محافظت از خط بالا: سوئیچ های جدا کننده ولتاژ بالا اغلب در خطوط برق بالا نصب می شوند تا از برخورد برق و سایر اختلالات الکتریکی محافظت کنند.با جدا کردن قسمتي از خط، سوئیچ می تواند به جلوگیری از آسیب به تجهیزات و کاهش خطر قطع برق کمک کند.

4حفاظت از ترانسفورم: سوئیچ های جدا کننده ولتاژ بالا نیز برای محافظت از ترانسفورمرها با جدا کردن آنها از شبکه الکتریکی در صورت نقص یا بیش از حد استفاده می شوند. با باز کردن سوئیچ،ترانسفورماتور می تواند از شبکه جدا شود، جلوگیری از آسیب به ترانسفورماتور و سایر تجهیزات.

عملیات:

1 آماده سازی: قبل از استفاده از سوئیچ، مدار باید از انرژی خارج شود و به درستی به زمین متصل شود تا از هرگونه خطر الکتریکی جلوگیری شود.کلید باید برای هر گونه نشانه از آسیب یا سایش و پاره شدن بررسی شود.
2 بستن سوئیچ: برای بستن سوئیچ، اپراتور دست به دست یا از راه دور دستگیر سوئیچ یا اهرم کنترل را به حالت بسته منتقل می کند. این مدار را به منبع برق متصل می کند.اجازه دادن به جریان جریان از طریق مدار.
3 باز کردن سوئیچ: برای باز کردن سوئیچ، اپراتور دست به دست یا از راه دور، دسته سوئیچ یا اهرم کنترل را به موقعیت باز منتقل می کند. این مدار را از منبع برق جدا می کند.قطع جریان جریان.
4 مدیریت قوس: هنگامی که سوئیچ باز می شود، ممکن است یک قوس الکتریکی بین تماس ها رخ دهد، که می تواند خطرناک باشد و باعث آسیب به سوئیچ شود.این سوئیچ ممکن است مجهز به دستگاه هایی مانند لوله های قوس یا کویل های انفجاری باشد..
5 ایمنی: کارفرمایان سوئیچ های قطع ولتاژ بالا باید از روش های ایمنی مناسب برای جلوگیری از خطرات الکتریکی پیروی کنند. این ممکن است شامل استفاده از تجهیزات حفاظت شخصی، کار در تیم، استفاده از دستگاه های محافظتی، استفاده از دستگاه های محافظتی، استفاده از دستگاه های محافظتی، استفاده از دستگاه های محافظتی، و غیره باشد.و به دنبال روش های قفل کردن / برچسب گذاری.

ساختار:

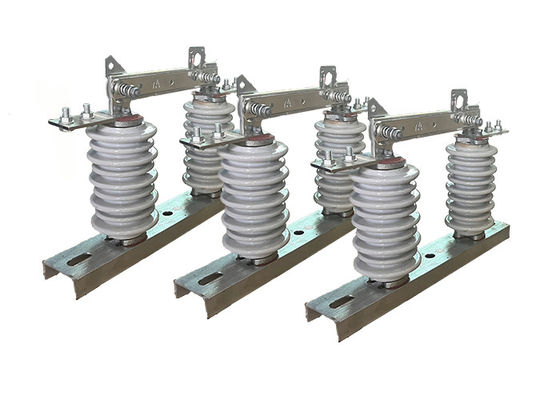

محصولی که در حال توصیف است از یک پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است.چاقو در سر چاقو تماس پویا از طریق بولت نصب شده و به طور جداگانه با سر تماس ثابت متصل استهر دو طرف به وسیله فشار بهار فشرده سازی در یک حالت تماس خوب نگهداری می شوند.که سطح تبعید گرما را افزایش می دهد و افزایش درجه حرارت را کاهش می دهداین به قدرت مکانیکی چاقو کمک می کند و آن را در برابر مدار کوتاه به طور پویا پایدار می کند.
قطعات قفل شده نصب شده در انتهای غیر چرخش چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک، دستگاه قفل باز کننده را تشکیل می دهند. هنگامی که ترمز بسته شود،دستگاه خود قفل می شود، پس چاقوی ترمز به دلیل وزن خود یا اثر قدرت الکتریکی که می تواند باعث باز شدن ترمز بدون دلیل شود، نمی افتد.
این محصول به طور معمول در سیستم های انتقال و توزیع برق استفاده می شود و نقش مهمی در تضمین عملکرد مناسب شبکه برق دارد.هنگام کار با این سوئیچ ها باید روش های ایمنی مناسب را دنبال کنید، و فقط باید به پرسنل واجد شرایط و آموزش دیده اجازه داده شود تا آنها را کار کنند و نگهداری کنند.

حالت:

1حداکثر ارتفاع در منطقه مشخص شده از 1000 متر بالاتر از سطح دریا نیست. این محدودیت ارتفاع برای نصب و استفاده از تجهیزات مهم است.

2دمای هوای محیط دارای محدودیت های خاصی است. دمای حداکثر نباید بیش از +40°C باشد و دمای حداقل می تواند بسته به منطقه خاص متفاوت باشد. در مناطق عمومی،دمای حداقل نباید کمتر از -30°C باشد.، در حالی که در مناطق پاراموس، نباید زیر -40 درجه سانتیگراد سقوط کند.

3فشار باد نباید بیش از ۷۰۰ پاسکال (Pa) باشد که با سرعت باد حدود ۳۴ متر در ثانیه مطابقت دارد.این محدوده تضمین می کند که تجهیزات می توانند با نیروی اعمال شده توسط باد بدون تضعیف عملکرد یا یکپارچگی ساختاری خود مقاومت کنند..

4شدت زلزله نباید بیش از 8 درجه باشد. این به حداکثر شدت فعالیت لرزه ای اشاره دارد که تجهیزات می توانند بدون آسیب پذیر شدن مقاومت کنند.مقیاس خاص مورد استفاده برای اندازه گیری شدت زلزله ممکن است به منطقه یا کشور بستگی داشته باشد.

5محیط کار باید از لرزش های شدید و مکرر پاک باشد. این نیاز تضمین می کند که تجهیزات در شرایط کار عادی پایدار و عملیاتی باقی بمانند.لرزش بیش از حد می تواند عملکرد و طول عمر جدا کننده را تحت تاثیر قرار دهد.

6جداکننده های معمولی باید در مکان هایی نصب شوند که از گاز، دود، رسوب شیمیایی، مه اسپری نمک، گرد و غبار و سایر مواد انفجاری یا خوردنی دور باشند.این مواد می توانند اثرات مضر بر قابلیت عایق و هدایت عایق کننده داشته باشند، که به طور بالقوه عملکرد و ایمنی آن را به خطر می اندازد.

7جداکننده های ضد آلودگی برای استفاده در مناطق دارای آلودگی شدید طراحی شده اند.نباید مواد منفجره یا موادی که می توانند باعث آتش شوند وجود داشته باشد.این نیاز تضمین می کند که جدا کننده با وجود شرایط محیط زیست چالش برانگیز، ایمن و کاربردی باقی بماند.

پارامترهای فنی:
