عملکرد ایمن سوئیچ قطع کننده بیرونی برای کنترل یا محافظت در انتقال برق ولتاژ بالا

عملکرد ایمن سوئیچ قطع کننده بیرونی برای کنترل یا محافظت در انتقال برق ولتاژ بالا

توضیحات محصول:

سوئیچ قطع کننده بیرونی یک نوع دستگاه قابل حمل است که برای جدا کردن و زمین زدن خطوط توزیع برق برای نگهداری، تعمیر یا اهداف اضطراری استفاده می شود.این یک ابزار همه کاره است که می تواند در کاربردهای مختلف استفاده شود، از جمله خطوط توزیع هوایی، ایستگاه های فرعی و تاسیسات صنعتی.

o طراحی شده است تا توسط یک نفر کار شود، استفاده و مانور آن را آسان می کند. این شامل یک قطب فیبرگلاس تلسکوپی است که می تواند برای رسیدن به تجهیزات الکتریکی گسترش یابد،و مجموعه ای از لوازم جانبی قابل تعویض، که به کاربر اجازه می دهد تا وظایف مختلفی را انجام دهد، مانند باز کردن یا بستن سوئیچ ها و خطوط زمین.

سوئیچ جداکننده برای ایجاد یک وقفه قابل مشاهده در مدار الکتریکی طراحی شده است، که به محافظت در برابر تماس تصادفی با تجهیزات پر انرژی کمک می کند.همچنین برای مقاومت در برابر شرایط محیط زیست سخت طراحی شده است، مانند باد قوی، باران و برف، آن را مناسب برای استفاده در محیط های بیرونی.

ساختار:

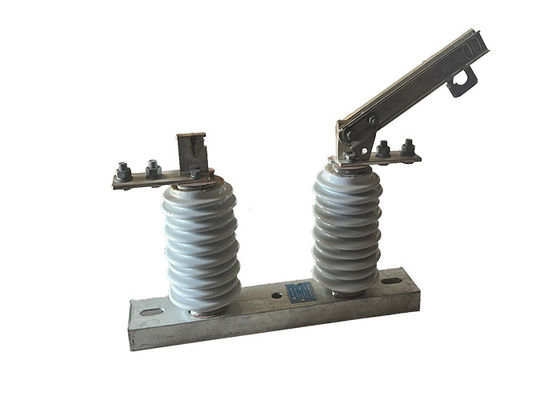

این محصول از پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است. یک انتهای چاقو از طریق بولت ها بر روی سر چاقو تماس پویا نصب می شود،و انتهای دیگر چاقو به طور جداگانه با سر تماس استاتیک متصل می شود، و هر طرف با فشار بهار فشرده سازی در یک وضعیت تماس خوب نگهداری می شود. هر چاقو نوع شکلی است که نه تنها سطح تبعید گرما چاقو را افزایش می دهد،اما همچنین باعث کاهش افزایش دمای، و بهبود قدرت مکانیکی چاقو، ایجاد ثبات حرارتی پویا در برابر مدار کوتاه.قطعات قفل شده نصب شده در انتهای غیر چرخان چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک دستگاه قفل باز را تشکیل می دهند.، که وقتی ترمز بسته می شود خود قفل می شود، به طوری که چاقوی ترمز به دلیل وزن خود یا اثر قدرت الکتریکی به خودی خود سقوط نمی کند،که منجر به باز شدن ترمز بدون دلیل می شود..

کاربرد:

1جداسازی مدار: سوئیچ های جدا کننده ولتاژ بالا برای جدا کردن یک بخش از یک مدار ولتاژ بالا برای نگهداری، تعمیر یا آزمایش استفاده می شود. با باز کردن سوئیچ،بخش را می توان به طور موثر از بقیه سیستم جدا کرد.، اجازه می دهد تا کار به طور ایمن انجام شود.

2.تغییر بار: سوئیچ های جدا کننده ولتاژ بالا می توانند به عنوان سوئیچ های بار برای کنترل جریان انرژی الکتریکی در یک مدار استفاده شوند.آنها به ویژه در شرایطی که بار نسبتا کوچک است و نیاز به یک قطع کننده مدار یا فیوز ندارد مفید است.

3محافظت از خط بالا: سوئیچ های جدا کننده ولتاژ بالا اغلب در خطوط برق بالا نصب می شوند تا از برخورد برق و سایر اختلالات الکتریکی محافظت کنند.با جدا کردن قسمتي از خط، سوئیچ می تواند به جلوگیری از آسیب به تجهیزات و کاهش خطر قطع برق کمک کند.

4حفاظت از ترانسفورم: سوئیچ های جدا کننده ولتاژ بالا نیز برای محافظت از ترانسفورمرها با جدا کردن آنها از شبکه الکتریکی در صورت نقص یا بیش از حد استفاده می شوند. با باز کردن سوئیچ،ترانسفورماتور می تواند از شبکه جدا شود، جلوگیری از آسیب به ترانسفورماتور و سایر تجهیزات.

حالت:

1حداکثر ارتفاع برای نصب نباید بیش از 1000 متر باشد.

2دمای هوا نباید بیش از +40 درجه سانتیگراد باشد و در مناطق عمومی نباید کمتر از -30 درجه سانتیگراد باشد. در مناطق پاراموس نباید کمتر از -40 درجه سانتیگراد باشد.

3فشار باد نباید بیش از 700Pa باشد، که مربوط به سرعت باد 34 متر در ثانیه است.

4جدا کننده بايد قادر به مقاومت در برابر زلزلهاي 8 درجه باشد

5جداکننده باید در مکانی نصب شود که لرزش های شدید مکرر وجود نداشته باشد.

6برای جداکننده های معمولی، باید از گاز، دود، رسوب شیمیایی، مه نمک، گرد و غبار،و سایر مواد انفجاری و خوردنی که می توانند به طور جدی بر قابلیت عایق بندی و هدایت عایق تاثیر بگذارند.

7جداکننده های ضد آلودگی مناسب استفاده در مناطق بسیار کثیف هدایت هستند، اما آنها نباید در مناطق با مواد منفجره یا آتش زا نصب شوند.

پارامترهای فنی:
