ولتاژ بالا خارج از خانه Disconntor سوئیچ AC قدرت بهتر استفاده می شود با خارج از خانه خلا شکاف مدار برای سیستم قدرت

ولتاژ بالا خارج از خانه Disconntor سوئیچ AC قدرت بهتر استفاده می شود با خارج از خانه خلا شکاف مدار برای سیستم قدرت

توضیحات محصول:

در واقع، سوئیچ های قطع کننده بیرونی در سیستم های انتقال و توزیع برق ولتاژ بالا برای قطع مدارها از منابع برق برای نگهداری یا تعمیر استفاده می شوند.آنها یک وسیله برای جدا کردن مدار از منبع برق فراهم می کنند، اجازه می دهد تا کارگران به طور ایمن وظایف خود را بدون خطر ضربه الکتریکی انجام دهند.

کار کردن یک سوئیچ قطع کننده بیرونی شامل یک قطب چرخش است که باز کردن و بسته شدن تیغه یا تماس سوئیچ را کنترل می کند.تیغه می تواند فعال یا غیر فعال شود.این مکانیسم اجازه می دهد تا حالت سوئیچ به صورت دستی و قابل مشاهده نشان داده شود.

برای اطمینان از ایمنی اپراتور، قطب سوئیچ جدا کننده معمولا از یک ماده غیر رسانا مانند فیبرگلاس یا مواد کامپوزیت ساخته شده است.که ضد ولتاژ بالا در سیستم فراهم می کند. این عایق از اپراتور در هنگام استفاده از سوئیچ در برابر شوک الکتریکی محافظت می کند.

سوئیچ های قطع کننده در فضای باز در طرح ها و اندازه های مختلف برای پذیرش ولتاژ و نرخ های مختلف جریان مدارهایی که کنترل می کنند، در دسترس هستند.معمولاً در محیط های بیرونی بر روی ستونهایی یا سازه ها نصب می شونددر ارتباط با سایر دستگاه های محافظ مانند قطع کننده های مدار و فیوز،سوئیچ های جدا کننده به ایمنی و قابلیت اطمینان کلی سیستم الکتریکی کمک می کنند، با ارائه یک وسیله جداسازی و حفاظت.

عملیات:

1 آماده سازی: قبل از استفاده از سوئیچ، مدار باید از انرژی خارج شود و به درستی به زمین متصل شود تا از هرگونه خطر الکتریکی جلوگیری شود.کلید باید برای هر گونه نشانه از آسیب یا سایش و پاره شدن بررسی شود.
2 بستن سوئیچ: برای بستن سوئیچ، اپراتور دست به دست یا از راه دور دستگیر سوئیچ یا اهرم کنترل را به حالت بسته منتقل می کند. این مدار را به منبع برق متصل می کند.اجازه دادن به جریان جریان از طریق مدار.
3 باز کردن سوئیچ: برای باز کردن سوئیچ، اپراتور دست به دست یا از راه دور، دسته سوئیچ یا اهرم کنترل را به موقعیت باز منتقل می کند. این مدار را از منبع برق جدا می کند.قطع جریان جریان.
4 مدیریت قوس: هنگامی که سوئیچ باز می شود، ممکن است یک قوس الکتریکی بین تماس ها رخ دهد، که می تواند خطرناک باشد و باعث آسیب به سوئیچ شود.این سوئیچ ممکن است مجهز به دستگاه هایی مانند لوله های قوس یا کویل های انفجاری باشد..
5 ایمنی: کارفرمایان سوئیچ های قطع ولتاژ بالا باید از روش های ایمنی مناسب برای جلوگیری از خطرات الکتریکی پیروی کنند. این ممکن است شامل استفاده از تجهیزات حفاظت شخصی، کار در تیم، استفاده از دستگاه های محافظتی، استفاده از دستگاه های محافظتی، استفاده از دستگاه های محافظتی، استفاده از دستگاه های محافظتی، و غیره باشد.و به دنبال روش های قفل کردن / برچسب گذاری.

ساختار:

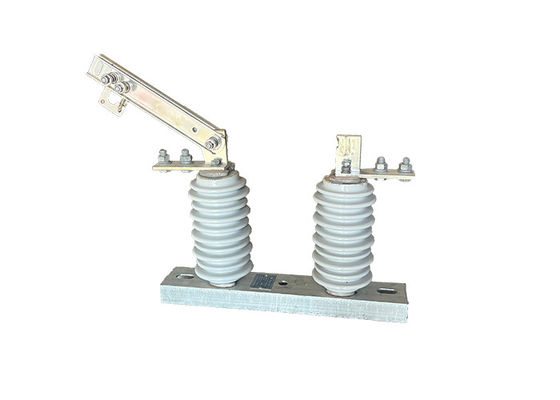

این محصول از پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است. یک انتهای چاقو از طریق بولت ها بر روی سر چاقو تماس پویا نصب می شود،و انتهای دیگر چاقو به طور جداگانه با سر تماس استاتیک متصل می شود، و هر طرف با فشار بهار فشرده سازی در یک وضعیت تماس خوب نگهداری می شود. هر چاقو نوع شکلی است که نه تنها سطح تبعید گرما چاقو را افزایش می دهد،اما همچنین باعث کاهش افزایش دمای، و بهبود قدرت مکانیکی چاقو، ایجاد ثبات حرارتی پویا در برابر مدار کوتاه.قطعات قفل شده نصب شده در انتهای غیر چرخان چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک دستگاه قفل باز را تشکیل می دهند.، که وقتی ترمز بسته می شود خود قفل می شود، به طوری که چاقوی ترمز به دلیل وزن خود یا اثر قدرت الکتریکی به خودی خود سقوط نمی کند،که منجر به باز شدن ترمز بدون دلیل می شود..

رابطه:

رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:

1قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در طول کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.

2هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده مدار خلاء و جدا کننده قطع اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.

3ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.

پارامترهای فنی:
