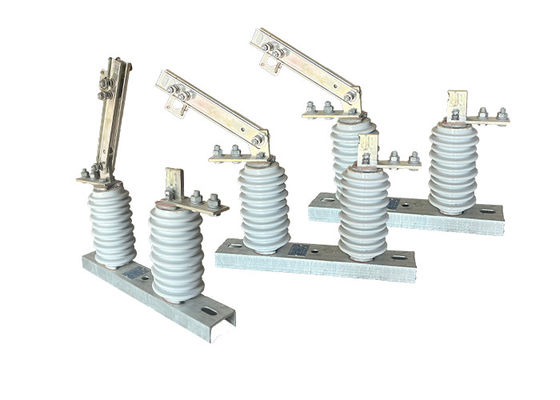

50/60 هرتز یک فاز ولتاژ بالا جدا کننده الکتریکی با عملیات ایمنی و نصب آسان قطعات عمودی
توضیحات محصول:
جدا کننده الکتریکی ولتاژ بالا، که به عنوان یک سوئیچ قطع نیز شناخته می شود، به طور خاص برای قطع یا جدا کردن یک بخش از یک مدار الکتریکی از منبع قدرت آن طراحی شده است.این باعث قطع فیزیکی در مدار می شود، اجازه می دهد تا پرسنل تعمیر و نگهداری بدون خطر شوک الکتریکی بر روی تجهیزات کار کنند. جداکننده قطع اتصال مانند یک قطعه قطعه هیچ قابلیت خاموش کردن قوس را ارائه نمی دهد.
در سیستم های برق ولتاژ بالا، سوئیچ جداکننده ولتاژ بالا و قطع مدار خلاء اغلب برای کار با هم هماهنگ می شوند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.
جداکننده برق ولتاژ بالا نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد.جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این تضمین می کند که تجهیزات از انرژی خارج شده و برای کار ایمن هستند.
ساختار:
1بدن عایق کننده پورسلین: بدن عایق کننده جزء اصلی عایق کننده است و به طور معمول از پورسلین با قدرت بالا ساخته شده است.طراحی شده است برای فراهم کردن عایق الکتریکی بین رسانا و ساختار پشتیبانی، و به شکل و اندازه مورد نظر شکل داده می شود.
2لوازم فلزی: لوازم فلزی به بدن عایق متصل می شوند و وسیله ای برای اتصال عایق به هادی و ساختار پشتیبانی فراهم می کنند.آنها به طور معمول از فولاد گالوانیزه یا سایر مواد مقاوم در برابر خوردگی ساخته شده اند، و ممکن است با ویژگی های خاص مانند شکاف ها یا مفاصل توپ و سوکت برای نصب آسان طراحی شوند.
3ترکیب مهر و موم: یک ترکیب مهر و موم برای مهر و موم مفاصل بین بدن عایق و لوازم فلزی استفاده می شود، جلوگیری از رطوبت و آلاینده ها از ورود به داخل عایق.
4سخت افزاری: سخت افزاری مانند بولت ها، مغز ها و واشرها برای اتصال لوازم فلزی به بدن عایق و ساختار پشتیبان استفاده می شود.
کلاه های نصب: کلاه های نصب برای محافظت از لوازم فلزی از خوردگی و آسیب استفاده می شود و ممکن است از پلاستیک یا مواد دیگر ساخته شود.
5ویژگی های اضافی: بسته به کاربرد خاص، عایق های الکتریکی ولتاژ بالا چینی ممکن است با ویژگی های اضافی مانند موانع عایق، قوس های قوس،و سوئیچ های زمین برای بهبود عملکرد و ایمنی.
عملیات:
1قابلیت همکاری: سوئیچ های قطع ولتاژ بالا برای ادغام با سایر اجزای سیستم الکتریکی مانند قطع کننده های مدار، ترانسفورماتورها یا رله های محافظ طراحی شده اند.این قابلیت همکاری امکان کار هماهنگ و حفاظت از کل سیستم را فراهم می کند.، تضمین توزیع انرژی قابل اعتماد و کارآمد.
2نظارت و تشخیص از راه دور: برخی از سوئیچ های قطع ولتاژ بالا مجهز به قابلیت نظارت و تشخیص از راه دور هستند.این سیستم ها امکان نظارت در زمان واقعی بر پارامترهای سوئیچ را فراهم می کنند، مانند درجه حرارت، فشار و مقاومت تماس، اجازه می دهد تا نگهداری فعال و عیب یابی برای جلوگیری از خرابی و بهینه سازی عملکرد.
3عملیات اضطراری: سوئیچ های قطع ولتاژ بالا ممکن است برای عملیات اضطراری، مانند سرکوب دستی یا منابع برق اضطراری، مقررات داشته باشند.این ویژگی ها تضمین می کنند که این سوئیچ حتی در شرایط اضطراری نیز می تواند کار کند، مانند قطع برق یا خرابی تجهیزات، ارائه یک لایه اضافی از قابلیت اطمینان و ایمنی.
4انطباق با استانداردها: سوئیچ های قطع ولتاژ بالا با توجه به استانداردها و مقررات صنعت طراحی و تولید می شوند و ایمنی و عملکرد آنها را تضمین می کنند.انطباق با استانداردهای مانند IEC، ANSI، یا NEMA تضمین می کند که سوئیچ از آزمایشات دقیق عبور کرده و الزامات لازم برای کار در برنامه های ولتاژ بالا را برآورده می کند.
کاربرد:
1جداسازی مدار: سوئیچ های جدا کننده ولتاژ بالا برای جدا کردن یک بخش از یک مدار ولتاژ بالا برای نگهداری، تعمیر یا آزمایش استفاده می شود. با باز کردن سوئیچ،بخش را می توان به طور موثر از بقیه سیستم جدا کرد.، اجازه می دهد تا کار به طور ایمن انجام شود.
2.تغییر بار: سوئیچ های جدا کننده ولتاژ بالا می توانند به عنوان سوئیچ های بار برای کنترل جریان انرژی الکتریکی در یک مدار استفاده شوند.آنها به ویژه در شرایطی که بار نسبتا کوچک است و نیاز به یک قطع کننده مدار یا فیوز ندارد مفید است.
3محافظت از خط بالا: سوئیچ های جدا کننده ولتاژ بالا اغلب در خطوط برق بالا نصب می شوند تا از برخورد برق و سایر اختلالات الکتریکی محافظت کنند.با جدا کردن قسمتي از خط، سوئیچ می تواند به جلوگیری از آسیب به تجهیزات و کاهش خطر قطع برق کمک کند.
4حفاظت از ترانسفورم: سوئیچ های جدا کننده ولتاژ بالا نیز برای محافظت از ترانسفورمرها با جدا کردن آنها از شبکه الکتریکی در صورت نقص یا بیش از حد استفاده می شوند. با باز کردن سوئیچ،ترانسفورماتور می تواند از شبکه جدا شود، جلوگیری از آسیب به ترانسفورماتور و سایر تجهیزات.
حالت:
1حداکثر ارتفاع برای نصب نباید بیش از 1000 متر باشد.
2دمای هوا نباید بیش از +40 درجه سانتیگراد باشد و در مناطق عمومی نباید کمتر از -30 درجه سانتیگراد باشد. در مناطق پاراموس نباید کمتر از -40 درجه سانتیگراد باشد.
3فشار باد نباید بیش از 700Pa باشد، که مربوط به سرعت باد 34 متر در ثانیه است.
4جدا کننده بايد قادر به مقاومت در برابر زلزلهاي 8 درجه باشد
5جداکننده باید در مکانی نصب شود که لرزش های شدید مکرر وجود نداشته باشد.
6برای جداکننده های معمولی، باید از گاز، دود، رسوب شیمیایی، مه نمک، گرد و غبار،و سایر مواد انفجاری و خوردنی که می توانند به طور جدی بر قابلیت عایق بندی و هدایت عایق تاثیر بگذارند.
7جداکننده های ضد آلودگی مناسب استفاده در مناطق بسیار کثیف هدایت هستند، اما آنها نباید در مناطق با مواد منفجره یا آتش زا نصب شوند.
پارامترهای فنی:
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
جریان نامی |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H)GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s جریان مقاومت کوتاه مدت |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H)GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
سطح عایق نامی |
صاعقه ها مقاومت می کنند و ولتاژ بالاست |
قطب به زمین
(مثبت و منفی) |
kV |
75 |
شکستگی
(مثبت و منفی) |
85 |
فرکانس صنعتی و مقاومت در برابر ولتاژ
(1 دقیقه)
(ارزش واقعی) |
آزمایش خشک/آزمایش مرطوب |
قطب به زمین |
42 ((خشک)
34 ((رطوبت) |
| شکستگی |
48 ((خشک) |
| 48 ((خشک) |
48 ((خشک)
40 ((رطوبت) |
| 5 |
مقاومت مدار اصلی |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
طول عمر مکانیکی |
زمان |
50 |
| 50 |
80
|
