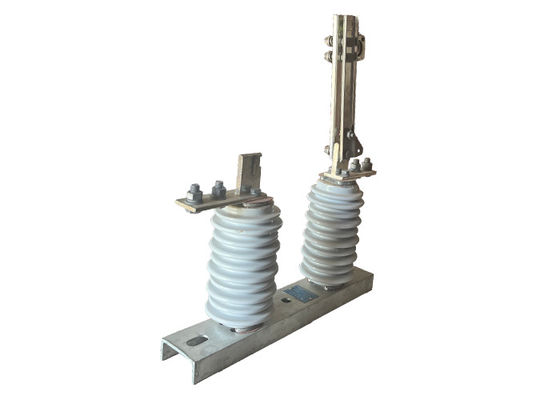

سوئیچ جدا کننده بیرونی سری GW9 با مقاومت در برابر خوردگی / عملکرد پایدار هوک استیک سرامیکی ولتاژ بالا

سوئیچ جدا کننده بیرونی سری GW9 با مقاومت در برابر خوردگی / عملکرد پایدار هوک استیک سرامیکی ولتاژ بالا

توضیحات محصول:

در واقع، سوئیچ های قطع کننده بیرونی در سیستم های انتقال و توزیع برق ولتاژ بالا برای قطع مدارها از منابع برق برای نگهداری یا تعمیر استفاده می شوند.آنها یک وسیله برای جدا کردن مدار از منبع برق فراهم می کنند، اجازه می دهد تا کارگران به طور ایمن وظایف خود را بدون خطر ضربه الکتریکی انجام دهند.

کار کردن یک سوئیچ قطع کننده بیرونی شامل یک قطب چرخش است که باز کردن و بسته شدن تیغه یا تماس سوئیچ را کنترل می کند.تیغه می تواند فعال یا غیر فعال شود.این مکانیسم اجازه می دهد تا حالت سوئیچ به صورت دستی و قابل مشاهده نشان داده شود.

برای اطمینان از ایمنی اپراتور، قطب سوئیچ جدا کننده معمولا از یک ماده غیر رسانا مانند فیبرگلاس یا مواد کامپوزیت ساخته شده است.که ضد ولتاژ بالا در سیستم فراهم می کند. این عایق از اپراتور در هنگام استفاده از سوئیچ در برابر شوک الکتریکی محافظت می کند.

سوئیچ های قطع کننده در فضای باز در طرح ها و اندازه های مختلف برای پذیرش ولتاژ و نرخ های مختلف جریان مدارهایی که کنترل می کنند، در دسترس هستند.معمولاً در محیط های بیرونی بر روی ستونهایی یا سازه ها نصب می شونددر ارتباط با سایر دستگاه های محافظ مانند قطع کننده های مدار و فیوز،سوئیچ های جدا کننده به ایمنی و قابلیت اطمینان کلی سیستم الکتریکی کمک می کنند، با ارائه یک وسیله جداسازی و حفاظت.

ویژگی:

۱ ایمنی: ویژگی اصلی یک سوئیچ چوبی ایمنی است. این کار به کارکنان تعمیر و نگهداری اجازه می دهد تا بدون خطر ضربه الکتریکی مدار را از منبع برق آن به طور ایمن قطع کنند.

2 کنترل از راه دور: این سوئیچ را می توان از فاصله ای امن با استفاده از یک قطب طولانی یا "کک" کنترل کرد، که نیاز به حضور کارکنان در نزدیکی تجهیزات ولتاژ بالا را از بین می برد.

۳ استفاده آسان: سوئیچ های چوبی طراحی شده اند تا استفاده از آن آسان باشد و برای استفاده از آن حداقل آموزش لازم باشد.

۴ دوام: آن ها برای مقاومت در برابر شرایط زیست محیطی سخت مانند دمای شدید، رطوبت و مواد خوردنی طراحی شده اند.

5 ولتاژ بالا: سوئیچ های چوبی به طور معمول در سیستم های انتقال و توزیع برق ولتاژ بالا استفاده می شوند و ولتاژ بالا دارند.از چند هزار ولت تا چند صد هزار ولت.

6 انعطاف پذیری: می توان از آنها برای طیف گسترده ای از کاربردهای مختلف استفاده کرد، از جمله تغییر و جدا کردن مدارها، و همچنین برای زمین زدن و خاموش کردن تجهیزات.

7 شاخص های بصری: برخی از سوئیچ های چوبی دارای شاخص های بصری هستند که نشان می دهند که آیا سوئیچ باز یا بسته است، به طوری که برای اپراتورها آسان تر است که وضعیت مدار را بدانند.

خطرات ایمنی:

شوک الکتریکی: سوئیچ های قطع ولتاژ بالا می توانند اگر به درستی مورد استفاده قرار نگیرند، شوک الکتریکی بالقوه کشنده را ایجاد کنند.این می تواند اتفاق می افتد اگر سوئیچ به درستی جدا قبل از آن باز شده است و یا اگر یک مشکل در تجهیزات وجود دارد.

2 فلش قوس: هنگامی که سوئیچ های قطع ولتاژ بالا باز می شوند، می تواند یک فلش قوس رخ دهد که می تواند مقدار قابل توجهی انرژی را به شکل گرما، نور و فشار آزاد کند. این می تواند باعث سوختگی شود،آسیب چشم، و جراحت های دیگر.

3شکست تجهیزات: سوئیچ های قطع ولتاژ بالا اگر به درستی نگهداری نشوند یا اگر بیش از حد بار داشته باشند، می توانند از کار بروند. این امر می تواند منجر به آسیب به تجهیزات، آتش سوزی الکتریکی و سایر خطرات شود.

4خطرات زیست محیطی: سوئیچ های قطع ولتاژ بالا اغلب در محیط های بیرونی قرار دارند، جایی که می توانند در معرض شرایط آب و هوایی شدید مانند باد شدید، باران شدید،و صاعقه هااین شرایط می تواند خطرات ایمنی اضافی را برای پرسنلی که تجهیزات را کار می کنند یا نگهداری می کنند ایجاد کند.

پي اس

برای به حداقل رساندن خطرات مرتبط با سوئیچ های قطع ولتاژ بالا، پیروی از روش های ایمنی مناسب، از جمله استفاده از تجهیزات حفاظت شخصی مناسب، مهم است.به دنبال روش های قفل کردن و خارج کردن، و اطمینان حاصل شود که تنها پرسنل واجد شرایط و آموزش دیده مجاز به کار و نگهداری تجهیزات هستند.نگهداری و آزمایش منظم تجهیزات همچنین می تواند به کاهش خطر خرابی تجهیزات و سایر خطرات کمک کند.

نکات ایمنی:

1انجام آزمایشات و تعمیرات معمول بر روی سوئیچ برای اطمینان از عملکرد مناسب آن. این شامل آزمایش مقاومت عایق سوئیچ، بررسی عملکرد قفل های ایمنی،و چک کردن هرگونه گرمایش غیرطبیعی یا لرزش.

2. قبل از انجام کارهای تعمیر و نگهداری یا تعمیر بر روی سوئیچ، یک روش قفل کردن یا برچسب گذاری را اجرا کنید.این روش شامل قفل و برچسب گذاری سوئیچ برای جلوگیری از انرژی تصادفی در حالی که کار انجام می شود، فراهم کردن یک لایه اضافی از ایمنی.

3آموزش کافی برای پرسنلی که روی سوئیچ کار می کنند و یا روی آن کار می کنند، ارائه شود. آموزش باید شامل روش های مناسب استفاده، عملیات و نگهداری باشد.و همچنین خطرات احتمالی مرتبط با تغییر.

4اجرای یک سیستم مدیریت ایمنی جامع که شامل بازرسی های ایمنی منظم، ارزیابی خطر و گزارش حوادث است.این رویکرد پیشگیرانه به ایمنی کمک می کند تا خطرات بالقوه را قبل از اینکه منجر به حوادث یا آسیب شوند شناسایی و مقابله شود.

5اطمینان از وجود سیستم های تهویه و خنک کننده مناسب برای سوئیچ های جداکننده ولتاژ بالا در فضاهای بسته یا محدود.تهویه ی کافی باعث می شود که گرما از بین برود و مانع از گرم شدن بیش از حد سوئیچ شود، که می تواند منجر به خرابی یا حتی آتش سوزی شود.

حالت:

1حداکثر ارتفاع برای نصب نباید بیش از 1000 متر باشد.

2دمای هوا نباید بیش از +40 درجه سانتیگراد باشد و در مناطق عمومی نباید کمتر از -30 درجه سانتیگراد باشد. در مناطق پاراموس نباید کمتر از -40 درجه سانتیگراد باشد.

3فشار باد نباید بیش از 700Pa باشد، که مربوط به سرعت باد 34 متر در ثانیه است.

4جدا کننده بايد قادر به مقاومت در برابر زلزلهاي 8 درجه باشد

5جداکننده باید در مکانی نصب شود که لرزش های شدید مکرر وجود نداشته باشد.

6برای جداکننده های معمولی، باید از گاز، دود، رسوب شیمیایی، مه نمک، گرد و غبار،و سایر مواد انفجاری و خوردنی که می توانند به طور جدی بر قابلیت عایق بندی و هدایت عایق تاثیر بگذارند.

7جداکننده های ضد آلودگی مناسب استفاده در مناطق بسیار کثیف هدایت هستند، اما آنها نباید در مناطق با مواد منفجره یا آتش زا نصب شوند.
