سنسورهای دنباله صفر قطب قطع کننده مدار نصب شده 630A 2000 متر ارتفاع مطابقت با هوک استیک بیرونی

سنسورهای دنباله صفر قطب قطع کننده مدار نصب شده 630A 2000 متری ارتفاع مطابقت با هوک استیک بیرونی

توضیحات محصول:

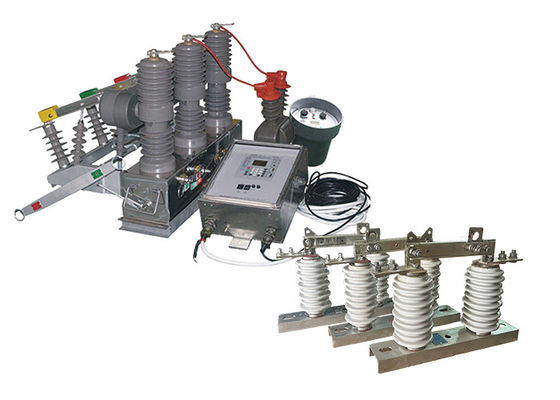

قطع کننده مدار نصب شده در قطب ZW32 یک نوع پیشرفته از قطع کننده مدار است که شامل فناوری آهنربای دائمی و ویژگی های کنترل هوشمند است.این طراحی نوآورانه مزایای متعددی نسبت به قطع کننده های سنتی دارد:

تکنولوژی مغناطیسی دائمی: قطع کننده از مغناطیس های دائمی به جای الکترومغناطیس های سنتی برای مکانیسم پرتاب خود استفاده می کند.آهنرباهای دائمی میدان های مغناطیسی قابل اعتماد و ثابت را ایجاد می کنند، که منجر به سرعت و دقیق تر حرکت در هنگام تشخیص خطا یا بیش از حد می شود. این عملکرد کلی و پاسخگویی قطع کننده را بهبود می بخشد.

قطع کننده مدار مجهز به ویژگی های کنترل هوشمند، مانند میکرو پروسسورها و سنسورها است که نظارت پیشرفته و تجزیه و تحلیل پارامترهای الکتریکی را امکان پذیر می کند.سیستم کنترل هوشمند به طور مداوم کنترل جریان، ولتاژ و سایر پارامترهای مربوطه، اجازه می دهد تا تشخیص خطا در زمان واقعی، هماهنگی دقیق سفر و حفاظت بهتر از سیستم.

ترکیب تکنولوژی مغناطیسی دائمی و کنترل هوشمند ایمنی و قابلیت اطمینان قطع کننده را افزایش می دهد.عمل قطعه گیری دقیق تضمین قطع سریع جریان های معیوب، به حداقل رساندن احتمال آسیب به تجهیزات الکتریکی و کاهش خطر خطرات الکتریکی.سیستم کنترل هوشمند قابلیت های پیشرفته تشخیص خطا و آزمایش خود را فراهم می کند، امکان نگهداری پیشگیرانه و کاهش زمان توقف.

قطع کننده قطب نصب شده برای بهینه سازی مصرف انرژی طراحی شده است. عمل دقیق پرتاب تضمین قطع موثر جریان های معیوب، کاهش اتلاف انرژی.سیستم کنترل هوشمند همچنین امکان نظارت بر قدرت و مدیریت بار را فراهم می کند، تسهیل بهینه سازی انرژی و بهبود کارایی کلی سیستم.

استفاده از آهنرباهای دائمی و فناوری کنترل پیشرفته اجازه می دهد تا یک طراحی جمع و جور و سبک تر در مقایسه با قطع کننده های سنتی باشد.این باعث می شود نصب و نگهداری آسان تر و راحت تر، به خصوص در فضای محدود

سوئیچ چوبی سری GW9-10 یک سوئیچ الکتریکی است که برای جدا کردن یک بخش از یک شبکه یا سیستم الکتریکی از بقیه سیستم برای نگهداری یا تعمیر طراحی شده است.معمولا در سیستم های انتقال و توزیع ولتاژ بالا استفاده می شود.

سوئیچ طراحی شده برای باز و بسته شدن در شرایط عادی یا غیر طبیعی، مانند نقص یا جریان بیش از حد.این بخش از سیستم را از بقیه شبکه جدا می کند.، مانع از جریان برق به آن بخش می شود.

سوئیچ های قطع ولتاژ بالا به طور معمول برای کار در ولتاژ بین 600 و 765,000 ولت طراحی شده اند و می توانند به صورت دستی یا خودکار کار کنند.آنها معمولاً در ایستگاه های فرعی و یا در ستون های برق نصب می شوند، و آنها یک جزء مهم از زیرساخت های شبکه برق هستند.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.

معرفي کنترل کننده:

1. ارتباطات پیشرفته و نظارت از راه دور: ZW32-12 sectionaliser الکتریکی مجهز به یک رابط ارتباطی 485/232 است، که امکان ادغام بی نقص در سیستم های نظارت را فراهم می کند.همچنین می تواند از طریق فیبر نوری یا ارتباطات بی سیم برای نظارت از راه دور متصل شوداین امر امکان نظارت در زمان واقعی بر وضعیت، عملکرد و شرایط خطای قطع کننده را فراهم می کند و نگهداری فعال و رفع مشکل را آسان می کند.

2عملکرد شتاب پس از بازپوشیدن: در صورت نقص دائمی، ZW32-12 دارای یک عملکرد خودکار شتاب است.این بدان معنی است که اگر نقص پس از بازپرداخت ادامه یابد، قطع کننده به طور خودکار با افزایش سرعت حرکت می کند، محافظت بیشتر در برابر نقص های مداوم و به حداقل رساندن آسیب های احتمالی به سیستم را فراهم می کند.

3زمان تاخیر بازپوشیدن قابل تنظیم: بخش ساز الکتریکی ZW32-12 اجازه تنظیم زمان تاخیر بازپوشیدن را می دهد.این ویژگی انعطاف پذیری را در تنظیم عملیات بازپرداخت بر اساس الزامات خاص سیستم قدرت فراهم می کند.این امکان را برای بهینه سازی پاسخ سیستم به سناریوهای مختلف خطا و بهبود قابلیت اطمینان کلی سیستم فراهم می کند.

4. طراحی ضد سوء استفاده و عملکرد ضد پرش: قطعات برقی ZW32-12 شامل یک طراحی ضد سوء استفاده برای مدار بسته شدن پرش است.این طراحی جلوگیری از بسته شدن تصادفی یا ناخواسته قطعات مدارعلاوه بر این، شامل یک عملکرد ضد پرش است، که اطمینان حاصل می کند که قطع کننده در یک موقعیت بسته پایدار باقی می ماند، خطر تصادف ناگهانی ناشی از عوامل خارجی را کاهش می دهد.

5. تبعیض خطا با جریان صفر دنباله:ZW32-12 sectionaliser الکتریکی مجهز به توانایی برای تشخیص بین خطاهای درون منطقه و خارج از منطقه با استفاده از تجزیه و تحلیل جریان صفر دنبالهاین اجازه می دهد تا تشخیص دقیق نقص، اجازه می دهد تا جداسازی سریعتر و دقیق تر از نقص و به حداقل رساندن تاثیر بر سیستم برق.

6. سوئیچ کنترل از راه دور برای جلوگیری از سوء استفاده: ZW32-12 بخش برقی شامل یک سوئیچ کنترل از راه دور با طراحی خاص برای جلوگیری از سوء استفاده است.این ویژگی تضمین می کند که عملیات از راه دور به طور ایمن انجام می شود و خطر تصادفی یا اقدامات ناخواسته را کاهش می دهد..

کاربرد:

1. ایستگاه های فرعی: به طور معمول در ایستگاه های فرعی داخلی و خارجی برای محافظت و کنترل توزیع برق متوسط ولتاژ استفاده می شود.قطع کننده مدار خلاء تضمین قطع قابل اعتماد جریان خطا، جریان های بیش از حد و جریان های بار، حفاظت از تجهیزات ایستگاه فرعی.

2شرکت های صنعتی و معدن: قطع کننده خلاء ZW32-12 در سیستم های توزیع شرکت های صنعتی و معدن برای محافظت از موتورها، ترانسفورماتورها،و سایر تجهیزات الکتریکی از جریان بیش از حد و مدار کوتاهبه حفظ ثبات و ایمنی تامین برق در این تاسیسات کمک می کند.

3شبکه های برق روستایی: به دلیل توانایی مقاومت در برابر عملیات مکرر، قطع کننده خلاء برای استفاده در شبکه های برق روستایی مناسب است.امکان بخشیدن کارآمد شبکه برقعلاوه بر این، هنگامی که آن را با یک کنترل کننده مجهز می کند، امکان اتوماسیون شبکه توزیع را فراهم می کند و قابلیت اطمینان و کارایی سیستم برق روستایی را افزایش می دهد.

4ساختمان های تجاری: قطع کننده خلاء نیز در ساختمان های تجاری برای توزیع و حفاظت از برق استفاده می شود.جلوگیری از آسیب به تجهیزات و به حداقل رساندن زمان توقف.

مزیت:

1اندازه کوچک: دستگاه با یک فاکتور فرم جمع و جور طراحی شده است که امکان نصب آسان در محیط های فضای محدود را فراهم می کند.اندازه کوچک آن را مناسب برای برنامه های کاربردی که در آن فضای محدود است.

2وزن کم: دستگاه سبک وزن است، که حمل و نصب را ساده می کند.این باعث کاهش بار فیزیکی در هنگام حمل و نقل می شود و نصب یا ادغام در سیستم های موجود را آسان تر می کند.

3بدون نگهداری: دستگاه برای نیاز به حداقل نگهداری طراحی شده است. آن را با اجزای با دوام ساخته شده و برای قابلیت اطمینان طولانی مدت بهینه سازی شده است.کاهش نیاز به بازرسی یا تعویض مکرراین ویژگی باعث صرفه جویی در زمان و منابع در فعالیت های نگهداری می شود.

4.ضد تهویه: دستگاه شامل اقدامات برای جلوگیری از تهویه است. شامل ویژگی های محافظتی مانند مهر و موم یا عایق برای به حداقل رساندن خطر جمع آوری رطوبت است.این به حفظ عملکرد بهینه کمک می کند و از اجزای داخلی در برابر آسیب های احتمالی ناشی از رطوبت محافظت می کند.

5- سازگار با شرایط آب و هوایی نامطلوب و محیط کثیف: این دستگاه برای مقاومت در برابر شرایط آب و هوایی چالش برانگیز مانند دمای شدید، رطوبت یا قرار گرفتن در معرض گرد و غبار و کثافت طراحی شده است.ساخت و ساز قوی و ویژگی های محافظتی آن، عملکرد قابل اطمینان در محیط های نامطلوب را تضمین می کندکاهش خطر خرابی یا کاهش عملکرد.

حالت:

1ارتفاع بیش از 2000 متر نیست.

2دمای هوای محیط: -45 °C ~ + 40 °C. تفاوت دمای روزانه: 25 °C.

3سرعت بادي نه بيشتر از 35 متر در ثانیه

4.بدون محل های قابل احتراق، انفجاری خطرناک، خوردگی شیمیایی و لرزش های شدید

پارامتر فنی:

ZW32-12

GW9-10
