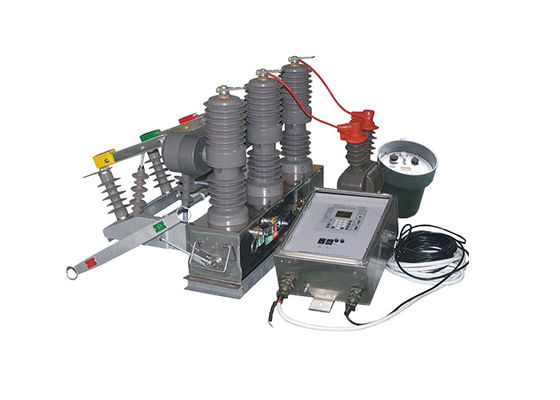

قطب خلاء وزن سبک قطع کننده مدار نصب شده با سنسورهای صفر دنباله و کنترل کننده کنترل از راه دور بیرونی

قطب خلاء وزن سبک قطع کننده مدار نصب شده با سنسورهای صفر دنباله و کنترل کننده کنترل از راه دور بیرونی

توضیحات محصول:

ZW32-12 ((F) قطع کننده قطب نصب شده با سنسورهای دنباله صفر به یک مدل خاص از قطع کننده خلاء اشاره دارد که با سنسورهای دنباله صفر مجهز است.
سنسورهای دنباله صفر، همچنین به عنوان سنسورهای جریان باقیمانده یا ترانسفورماتورهای جریان دنباله صفر شناخته می شوند،دستگاه هایی هستند که برای تشخیص و اندازه گیری جریان های نامتعادل یا باقیمانده در یک سیستم برق سه فاز استفاده می شوند.این سنسورها به طور خاص برای تشخیص و اندازه گیری مجموع جریان های سه فاز طراحی شده اند، که در حالت ایده آل باید در یک سیستم متعادل صفر باشد.
شامل شدن سنسورهای توالی صفر در قطع کننده مدار خلاء ZW32-12 عملکرد و حفاظت اضافی را فراهم می کند.قطع کننده می تواند نقص زمین یا شرایط نامتعادل در سیستم را تشخیص دهداین امکان را برای تشخیص خطا بهتر و پاسخ سریع تر به شرایط غیرطبیعی فراهم می کند و ایمنی و قابلیت اطمینان سیستم توزیع برق را افزایش می دهد.
حسگرهای دنباله صفر باعث می شوند که قطع کننده مدار ZW32-12 محافظت بیشتری در برابر نقص های زمین، بار های نامتعادل،و سایر شرایط غیرطبیعی که ممکن است در سیستم الکتریکی رخ دهداین به جلوگیری از آسیب به تجهیزات، به حداقل رساندن زمان توقف و اطمینان از ایمنی پرسنل کمک می کند.

مزیت:

1اندازه کوچک: دستگاه با یک فاکتور فرم جمع و جور طراحی شده است که امکان نصب آسان در محیط های فضای محدود را فراهم می کند.اندازه کوچک آن را مناسب برای برنامه های کاربردی که در آن فضای محدود است.

2وزن کم: دستگاه سبک وزن است، که حمل و نصب را ساده می کند.این باعث کاهش بار فیزیکی در هنگام حمل و نقل می شود و نصب یا ادغام در سیستم های موجود را آسان تر می کند.

3بدون نگهداری: دستگاه برای نیاز به حداقل نگهداری طراحی شده است. آن را با اجزای با دوام ساخته شده و برای قابلیت اطمینان طولانی مدت بهینه سازی شده است.کاهش نیاز به بازرسی یا تعویض مکرراین ویژگی باعث صرفه جویی در زمان و منابع در فعالیت های نگهداری می شود.

4.ضد تهویه: دستگاه شامل اقدامات برای جلوگیری از تهویه است. شامل ویژگی های محافظتی مانند مهر و موم یا عایق برای به حداقل رساندن خطر جمع آوری رطوبت است.این به حفظ عملکرد بهینه کمک می کند و از اجزای داخلی در برابر آسیب های احتمالی ناشی از رطوبت محافظت می کند.

5- سازگار با شرایط آب و هوایی نامطلوب و محیط کثیف: این دستگاه برای مقاومت در برابر شرایط آب و هوایی چالش برانگیز مانند دمای شدید، رطوبت یا قرار گرفتن در معرض گرد و غبار و کثافت طراحی شده است.ساخت و ساز قوی و ویژگی های محافظتی آن، عملکرد قابل اطمینان در محیط های نامطلوب را تضمین می کندکاهش خطر خرابی یا کاهش عملکرد.

ویژگی:

1ولتاژ و جریان نامی: قطع کننده برای سیستم های سه فازی AC با ولتاژ نامی مناسب برای تجهیزات توزیع بیرونی طراحی شده است.آن را در فرکانس 50Hz کار می کند و دارای محدوده فعلی نامی از 630A به 1250Aاین جریان بالاتر باعث می شود که آن را برای برنامه هایی که در آن بار های قدرت بالاتر درگیر هستند مناسب کند.

2ظرفیت مدار کوتاه: قطع کننده مدار دارای یک درجه بندی جریان مدار کوتاه 20kA است. این بدان معنی است که می تواند به طور موثر جریان های خطا را تا 20،000 آمپر قطع و مدیریت کند.ارائه حفاظت قابل اعتماد در برابر مدار کوتاه و محدود کردن آسیب های احتمالی به سیستم الکتریکی.

3حفاظت و کنترل سیستم: هدف اصلی این قطع کننده محافظت و کنترل سیستم الکتریکی است.آن را برای قطع جریان جریان در طول شرایط بیش از حد جریان طراحی شده استاز طریق قطع جریان، به جلوگیری از آسیب به تجهیزات و اطمینان از ایمنی سیستم کمک می کند.

4استفاده در خارج از منزل: این قطع کننده به طور خاص برای استفاده در خارج از منزل طراحی شده است، که آن را برای برنامه های کاربردی در سیستم های توزیع مختلف در خارج از منزل مناسب می کند.ساخت و ساز محکم و محفظه محافظ آن را قادر می سازد تا در برابر عوامل محیطی مانند شرایط آب و هوایی مقاومت کند، گرد و غبار و رطوبت

5کاربردهای صنعتی و معدن: قطع کننده برای تاسیسات صنعتی و معدن که توزیع برق قابل اعتماد و کارآمد بسیار مهم است مناسب است.قدرت جریان بالا و طراحی قوی آن را مناسب برای رسیدگی به خواسته های قدرت ماشین آلات سنگین و تجهیزات به طور معمول در عملیات صنعتی و معدن یافت می شود.

6محیط های روستایی و مکرر عملیات: نصب و استفاده از قطع کننده آسان است، که آن را برای مناطق روستایی و مکان هایی که نیاز به عملیات مکرر دارند مناسب می کند.طراحی کاربر پسند و عملکرد قابل اعتماد آن اطمینان از عملکرد و نگهداری بدون مشکل حتی در محیط های دشوار.

ساختار:

سوئیچ قطع بار از ستون، پایه و تعلیق برای نصب، تثبیت و بلند کردن تشکیل شده است.

1. قطب ولتاژ بالا شارژ جدا کننده مجهز به قطع کننده خلاء دارای عملکرد قطع پایدار و قابل اعتماد، بدون خطر اشتعال و انفجار، ایمنی، بدون نگهداری، اندازه کوچک،وزن کم و عمر طولانی، و غیره

ویژگی ها

2. سوئیچ قطع بار کاملاً بسته شده است ، با محکم بودن خوب ، ضد رطوبت و خنک کننده است.

3بسته شدن و باز کردن سوئیچ توقف بار را می توان به صورت دستی یا الکتریکی یا از راه دور کار کرد.

4. مکانیسم کار جدید، ساده، قابل اعتماد، اندازه کوچک، عمر مکانیکی تا 10،000 بار، موتور ذخیره انرژی یک موتور آهنربا دائمی DC است،سطح ولتاژ -220V-110V-48V-24V است که می تواند انتخاب شود.

معرفی کنترل کننده:

1.با رابط ارتباط 485 / 232، یا از طریق فیبر نوری، کنترل از راه دور بی سیم؛ عملکرد شتاب پس از بازپرداخت؛وقتی سوئیچ سنگین است،سرعت خودکار در صورت نقص دائمی;

2- بسته شدن از راه دور / دستی برای شتاب دادن به تعویق و بسته شدن دوباره: کاربر پس از تعمیر خط، اگر فراموش کند سوئیچ زمین را خارج کند، باید سرعت دادن را افزایش دهد.

3. سه زمان تاخیر بازپوشیدن قابل تنظیم است

4. مدار بسته شدن پرش طراحی ضد سوء استفاده را اتخاذ می کند و دارای عملکرد ضد پرش است

5.جریان صفر دنباله می تواند بین نقص های درون منطقه و خارج از منطقه تمایز قائل شود

6. سوئيچ کنترل از راه دور براي پيشگيري از اشتباه در کار طراحی شده

پارامترهای فنی:
