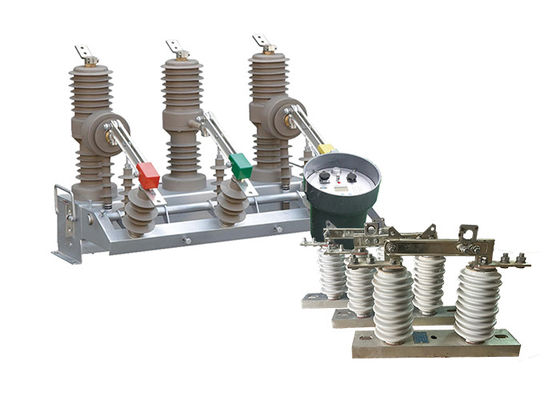

15kV HV قطب نصب شده قطع کننده مدار خودکار بازنشستن قطع کننده مدار برای سیستم توزیع با چوب قلاب سرامیکی

15kV HV قطب نصب شده قطع کننده مدار خودکار بازنشستن قطع کننده مدار برای سیستم توزیع با چوب قلاب سرامیکی

توضیحات محصول:

قطع کننده قطب نصب شده ZW32-12 یک تجهیزات توزیع قوی است که برای کاربردهای بیرونی طراحی شده است. این دستگاه با ولتاژ 12 کیلو ولت و فرکانس سه فاز AC 50 هرتز کار می کند.این قطع کننده در درجه اول استفاده می شود برای قطع و بسته شدن جریان بار، جریان بیش از حد و جریان مدار کوتاه در سیستم های الکترونیکی.

یکی از مزایای اصلی قطع کننده مدار ZW32-12 انعطاف پذیری آن است. آن را به طور گسترده ای در تنظیمات مختلف، از جمله ایستگاه های فرعی، سیستم های توزیع صنعتی و معدن،و شبکه های برق روستاییاین باعث می شود آن را انتخاب مناسب برای طیف گسترده ای از حفاظت و کنترل برنامه های کاربردی است.

علاوه بر این، قطع کننده مدار ZW32-12 می تواند به عنوان یک سوئیچ قسمتی عمل کند، که اجازه می دهد تا عملکرد شبکه برق کارآمد باشد.بخش های خاصی از یک شبکه توزیع می توانند برای نگهداری یا رسیدگی به خرابی ها جدا شوند..

برای افزایش عملکرد آن، قطع کننده مدار ZW32-12 می تواند با یک کنترل کننده ادغام شود. این ادغام امکان دستیابی به اتوماسیون شبکه توزیع را فراهم می کند.آسان کردن کنترل از راه دور، نظارت و اتوماسیون عملیات قطع کننده مدار. این ویژگی به کارایی کلی و قابلیت اطمینان شبکه توزیع کمک می کند.

چوب قلاب سری GW9-10 یک نوع دستگاه قابل حمل است که برای جدا کردن و زمین زدن خطوط توزیع برق برای نگهداری، تعمیر یا اهداف اضطراری استفاده می شود.این یک ابزار همه کاره است که می تواند در کاربردهای مختلف استفاده شود، از جمله خطوط توزیع هوایی، ایستگاه های فرعی و تاسیسات صنعتی.

درچوب قلابطراحی شده است تا توسط یک نفر مورد استفاده قرار گیرد، که استفاده و مانور آن را آسان می کند. آن شامل یک قطب دوربین از فیبرگلاس است که می تواند برای رسیدن به تجهیزات الکتریکی گسترش یابد،و مجموعه ای از لوازم جانبی قابل تعویض، که به کاربر اجازه می دهد تا وظایف مختلفی را انجام دهد، مانند باز کردن یا بسته شدن سوئیچ ها و خطوط زمین.

چوب قلاب طراحی شده است تا یک شکستن قابل مشاهده در مدار الکتریکی ایجاد کند، که به محافظت در برابر تماس تصادفی با تجهیزات پر انرژی کمک می کند.همچنین برای مقاومت در برابر شرایط محیط زیست سخت طراحی شده است، مانند باد قوی، باران و برف، آن را مناسب برای استفاده در محیط های بیرونی.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.

معرفي کنترل کننده:

کنترل کننده از ارتباطات از طریق یک رابط 485/232 پشتیبانی می کند که امکان نظارت و کنترل از راه دور را فراهم می کند. همچنین می تواند از طریق فیبر نوری یا اتصالات بی سیم ارتباط برقرار کند.

هنگامی که یک سوئیچ سنگین تشخیص داده می شود، این دستگاه به طور خودکار در صورت نقص دائمی روند پرتاب را تسریع می کند. این ویژگی به محافظت از سیستم در برابر آسیب در چنین شرایطی کمک می کند.

بسته شدن و بازپرداخت از راه دور / دستی: کاربر این گزینه را دارد که از راه دور یا به صورت دستی مدار را ببندد و بازپرداخت کند.اگر کاربر فراموش کند که در هنگام بازگرداندن برق پس از تعمیر یک خط، سوئیچ زمین را خارج کند.، دستگاه می تواند روند پرتاب را برای اطمینان از ایمنی تسریع کند.

این ویژگی انعطاف پذیری را در تعیین تأخیر مناسب قبل از بسته شدن مجدد مدار پس از نقص فراهم می کند.

مدار بسته شدن پرش کنترل کننده شامل یک طراحی ضد سوء استفاده است. شامل یک عملکرد ضد پرش برای جلوگیری از بسته شدن ناخواسته مدار است.

کنترل کننده می تواند بین خطاهای درون منطقه و خارج از منطقه بر اساس جریان صفر دنباله ای تفاوت ایجاد کند.این قابلیت به شناسایی محل نقص کمک می کند و امکان رفع مشکلات و نگهداری هدفمندتر را فراهم می کند.

جلوگیری از اشتباهات عملیاتی: سوئیچ کنترل از راه دور برای جلوگیری از اشتباهات عملیاتی طراحی شده است. این ویژگی طراحی تضمین می کند که سوئیچ به طور تصادفی تحریک نمی شود،در نتیجه خطر اعمال ناخواسته را کاهش می دهد..

ساختار:

سوئیچ قطع بار از ستون، پایه و تعلیق برای نصب، تثبیت و بلند کردن تشکیل شده است.

1. قطب ولتاژ بالا شارژ شکستن سوئیچ مجهز به قطع کننده خلاء دارای عملکرد شکستن پایدار و قابل اعتماد، بدون خطر اشتعال و انفجار، ایمنی، بدون نگهداری، اندازه کوچک،وزن کم و عمر طولانی، و غیره

ویژگی ها

2. سوئیچ قطع بار کاملاً بسته شده است ، با محکم بودن خوب ، ضد رطوبت و خنک کننده است.

3بسته شدن و باز کردن سوئیچ توقف بار را می توان به صورت دستی یا الکتریکی یا از راه دور کار کرد.

4مکانیسم کار جدید، ساده، قابل اعتماد، اندازه کوچک، عمر مکانیکی تا 10،000 بار، موتور ذخیره انرژی یک موتور آهنربا دائمی DC است،سطح ولتاژ -220V-110V-48V-24V است که می تواند انتخاب شود.

مزیت:

1اندازه کوچک: دستگاه با یک فاکتور فرم جمع و جور طراحی شده است که امکان نصب آسان در محیط های فضای محدود را فراهم می کند.اندازه کوچک آن را مناسب برای برنامه های کاربردی که در آن فضای محدود است.

2وزن کم: دستگاه سبک وزن است، که حمل و نصب را ساده می کند.این باعث کاهش بار فیزیکی در هنگام حمل و نقل می شود و نصب یا ادغام در سیستم های موجود را آسان تر می کند.

3بدون تعمیر و نگهداری: دستگاه برای نیاز به حداقل تعمیر و نگهداری طراحی شده است. آن را با اجزای ماندگار ساخته شده و برای قابلیت اطمینان طولانی مدت بهینه سازی شده است.کاهش نیاز به بازرسی یا تعویض مکرراین ویژگی باعث صرفه جویی در زمان و منابع در فعالیت های نگهداری می شود.

4.ضد انطباق: دستگاه شامل اقدامات برای جلوگیری از انطباق است. شامل ویژگی های محافظتی مانند مهر و موم یا عایق برای به حداقل رساندن خطر جمع آوری رطوبت است.این به حفظ عملکرد بهینه کمک می کند و از اجزای داخلی در برابر آسیب های احتمالی ناشی از رطوبت محافظت می کند.

5.با شرایط آب و هوایی نامطلوب و محیط کثیف سازگار است: این دستگاه برای مقاومت در برابر شرایط آب و هوایی چالش برانگیز مانند دمای شدید، رطوبت یا قرار گرفتن در معرض گرد و غبار و کثافت طراحی شده است.ساخت و ساز قوی و ویژگی های محافظتی آن، عملکرد قابل اطمینان در محیط های نامطلوب را تضمین می کندکاهش خطر خرابی یا کاهش عملکرد.

کاربرد:

1سیستم های توزیع برق: قطع کننده می تواند در شبکه های توزیع برق، از جمله ایستگاه های فرعی، سوئیچ گیر و پانل های توزیع استفاده شود.ویژگی های کنترل هوشمند آن قابلیت های نظارت و حفاظت را افزایش می دهد، امکان عملکرد کارآمد و قابل اطمینان سیستم توزیع را فراهم می کند.

2.تجهیزات صنعتی: قطع کننده برای محافظت از تجهیزات الکتریکی و ماشین آلات در محیط های صنعتی مناسب است.و سیستم های اتوماسیون فرآیند، اطمینان از ایمنی و عملکرد بدون وقفه فرآیندهای صنعتی حیاتی.

3سیستم های انرژی تجدید پذیر: این قطع کننده برای استفاده در سیستم های انرژی تجدید پذیر مانند نیروگاه های خورشیدی و نیروگاه های بادی مناسب است.تضمین حفاظت از تجهیزات حساس انرژی تجدیدپذیر و جلوگیری از آسیب ناشی از بارگذاری بیش از حد یا خرابی.

4ایستگاه های شارژ خودروهای الکتریکی: با افزایش استفاده از وسایل نقلیه الکتریکی (EVs) ، شکافنده دائمی مغناطیسی هوشمند می تواند در ایستگاه های شارژ خودروهای الکتریکی استفاده شود.این محافظت سریع و دقیق در برابر جریان بیش از حد و مدار کوتاه را فراهم می کند، تضمین عملیات شارژ ایمن و قابل اعتماد.

5سیستم های مدیریت انرژی: ویژگی های کنترل هوشمند قطع کننده باعث می شود آن را با سیستم های مدیریت انرژی سازگار کند.می تواند در خانه های هوشمند یا سیستم های اتوماسیون ساختمان برای بهینه سازی مصرف انرژی ادغام شود، نظارت بر پارامترهای الکتریکی و فعال کردن عملکردهای کاهش بار یا پاسخ تقاضا.

حالت:

1ارتفاع: حداکثر 2000 متر

2دمای هوا: -45 درجه سانتیگراد تا +40 درجه سانتیگراد تفاوت دمای روزانه: 25 درجه سانتیگراد

3سرعت باد: حداکثر 35 متر در ثانیه

4.بدون محل های قابل احتراق، انفجاری خطرناک، خوردگی شیمیایی و لرزش های شدید

پارامتر فنی:

ZW32-12

GW9-10
