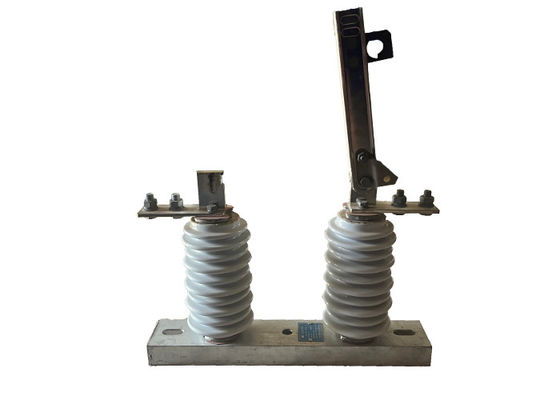

یک فاز جدا کننده ولتاژ بالا کار به طور موثر خارج از خانه جدا کننده برای سیستم های الکتریکی

یک فاز جدا کننده ولتاژ بالا کار به طور موثر خارج از خانه جدا کننده برای سیستم های الکتریکی

توضیحات محصول:

سوئیچ جدا کننده ولتاژ بالا یک نوع دستگاه قابل حمل است که برای جدا کردن و زمین زدن خطوط توزیع برق برای نگهداری، تعمیر یا اهداف اضطراری استفاده می شود.این یک ابزار همه کاره است که می تواند در کاربردهای مختلف استفاده شود، از جمله خطوط توزیع هوایی، ایستگاه های فرعی و تاسیسات صنعتی.

سوئیچ جدا کننده ولتاژ بالا طراحی شده است تا توسط یک نفر کار شود، که استفاده و مانور آن را آسان می کند. آن را از یک قطب فیبرگلاس تلسکوپی تشکیل می دهد،که می تواند برای رسیدن به تجهیزات الکتریکی گسترش یابد، و مجموعه ای از لوازم جانبی قابل تعویض، که به کاربر اجازه می دهد تا وظایف مختلفی را انجام دهد، مانند باز کردن یا بسته شدن سوئیچ ها و خطوط زمین.

سوئیچ جدا کننده برای ایجاد یک وقفه قابل مشاهده در مدار الکتریکی طراحی شده است، که به محافظت در برابر تماس تصادفی با تجهیزات پر انرژی کمک می کند.همچنین برای مقاومت در برابر شرایط محیط زیست سخت طراحی شده است، مانند باد قوی، باران و برف، آن را مناسب برای استفاده در محیط های بیرونی.

رابطه با قطع کننده مدار خلاء بیرونی:

رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:

قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در هنگام کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.

هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده خلاء و جدا کننده اتصال اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.

ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.

1نگهداری و تعمیر: سوئیچ قطع کننده برای جدا کردن یک بخش از خط برق برای نگهداری یا تعمیر استفاده می شود.این اجازه می دهد تا کارکنان تعمیر و نگهداری بدون خطر ضربه الکتریکی کار کنند.

2کاهش بار: در صورت اضافه بار برق، می توان از سوئیچ جدا کننده برای کاهش بار و جلوگیری از آسیب به خط برق یا تجهیزات استفاده کرد.

3جداسازی خط خطا: سوئیچ قطع کننده را می توان برای جدا کردن یک بخش از خط برق در صورت خطا مانند مدار کوتاه یا خط زمین استفاده کرد.این مانع از گسترش خطا به سایر قسمت های شبکه و ایجاد آسیب بیشتر می شود.

4عملیات سوئیچینگ: سوئیچ جدا کننده برای عملیات سوئیچینگ مانند اتصال یا جدا کردن منابع برق یا هدایت مجدد قدرت به قسمت های مختلف شبکه استفاده می شود.

5حفاظت: سوئیچ قطع کننده اغلب در کنار سایر دستگاه های محافظتی مانند قطع کننده های مدار و فیوز ها برای محافظت از خط برق و تجهیزات از آسیب استفاده می شود.

6انرژی های تجدید پذیر: با افزایش استفاده از منابع انرژی تجدید پذیر، مانند باد و خورشید، برای اتصال و قطع این منابع از شبکه برق از سوئیچ های قطع کننده استفاده می شود.

عملیات:

سوئیچ های قطع ولتاژ بالا بخش رسانا را از پایه با استفاده از یک عایق جدا می کند تا یک فاصله عایق کاری عادی را تضمین کند و بخش رسانا، عایق،و پایه به عنوان یک دستگاه سوئیچینگ یکپارچهوقتی که در حالت باز است، شکاف قابل مشاهده ای وجود دارد و فاصله عایق مناسب برای مقاومت در برابر ولتاژ کار عادی وجود دارد.می تواند به طور قابل اطمینان جریان کار عادی و جریان خطا مدار کوتاه را حمل کندبه دلیل وجود یک دستگاه مخصوص خاموش کردن قوس، می تواند فقط برای تغییر مدار با ولتاژ استفاده شود اما بدون بار.عملیات باز کردن و بستن با استفاده از یک قلاب عایق برای کشیدن یا فشار سوراخ گرد در interlock انجام می شود، باعث می شود که قلاب قفل پویا از هم جدا شود و با قلاب قفل استاتیک ارتباط برقرار کند.

حالت:

1ارتفاع از 1000 متر بیشتر نیست

2دمای هوای محیط: حداکثر + 40 درجه سانتیگراد ؛حداقل: منطقه عمومی -30 درجه سانتیگراد، پاراموس -40 درجه سانتیگراد

3. فشار باد بیش از 700Pa نیست. ((معادل سرعت باد 34m/s)

4شدت زلزله از 8 درجه بالاتر نيست

5وضعیت کاری بدون لرزش های شدید مکرر است.

6محل نصب جداکننده های معمولی باید از گاز، پاشنه های شیمیایی دود، مه نمک و گرد و غبار دور باشد.

و سایر مواد انفجاری و خوردنی که به شدت بر قابلیت عایق بندی و رسانایی جداکننده تأثیر می گذارند

7نوع جدا کننده ضد آلودگی در مورد مناطق بسیار کثیف هدایت استفاده می شود، با این حال، آن را باید هیچ مواد انفجاری و مواد باعث آتش

پارامترهای فنی:
