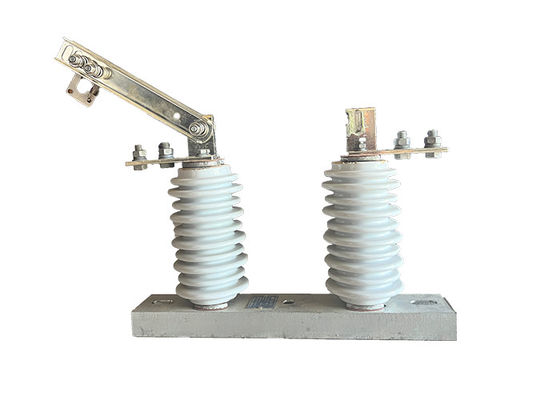

GW9-10/630A ولتاژ بالا DC جدا کردن سوئیچ تنظیم مجدد خودکار نصب شده در خطوط برق بالا برای حفاظت

GW9-10/630A ولتاژ بالا DC جدا کردن سوئیچ تنظیم مجدد خودکار نصب شده در خطوط برق بالا برای حفاظت

توضیحات محصول:

سوئیچ های جدا کننده ولتاژ بالا قطعات اساسی در سیستم های انتقال و توزیع برق هستند.به این دلیل که آنها اجازه می دهند بخش های خاصی از شبکه را برای کارهای تعمیر و نگهداری جدا کنند.آنها همچنین می توانند برای جدا کردن بخش هایی از شبکه در صورت نقص یا سایر شرایط غیرطبیعی استفاده شوند.

این سوئیچ ها برای کنترل ولتاژ و جریان های بالا طراحی شده اند و به طور معمول از مواد ماندگار و قوی مانند فولاد ضد زنگ، آلومینیوم یا مس ساخته شده اند.اونا براي مقاومت در برابر شرایط سخت محیطي طراحی شده اند، مانند دماهای شدید، باد های قوی و باران های شدید.

انواع مختلفی از سوئیچ های جداکننده ولتاژ بالا وجود دارد، از جمله سوئیچ های باز هوا، سوئیچ های غوطه ور شده در روغن و سوئیچ های عایق گاز. سوئیچ های باز هوا رایج ترین نوع هستند،و آنها با استفاده از مجموعه ای از تماس هایی که به طور فیزیکی جدا در هنگام باز کردن سوئیچ کار kسوئیچ های غرق شده در روغن معمولاً در کاربردهای ولتاژ بالا استفاده می شوند و با روغن پر می شوند تا هنگام باز کردن سوئیچ از قوس شدن جلوگیری شود.سوئیچ های عایق گاز از گاز هکسا فلوراید گوگرد برای عایق کردن تماس های سوئیچ استفاده می کنند، که اجازه می دهد تا برای طراحی سوئیچ های کوچکتر و فشرده تر.

کلید های جدا کننده ولتاژ بالا باید توسط پرسنل واجد شرایط و آموزش دیده مورد استفاده و نگهداری قرار گیرند.از جمله استفاده از تجهیزات محافظتی مناسب و پیروی از روش های قفل کردن یا برچسب گذاری برای جلوگیری از انرژی تصادفی تجهیزاتنگهداری و آزمایش منظم سوئیچ های جدا کننده ولتاژ بالا نیز برای اطمینان از عملکرد مناسب و استفاده ایمن آنها مهم است.

رابطه با قطع کننده مدار خلاء بیرونی:

رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:

قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در هنگام کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.

هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده خلاء و جدا کننده اتصال اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.

ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.

1هنگامی که جدا کننده الکتریکی HV در حالت بسته است، تماس های جدا کننده با یکدیگر در تماس هستند، اجازه می دهد جریان از طریق مدار جریان یابد.جدا کننده الکتریکی HV با استفاده از کنترل دستی یا از راه دور بسته می شود، بسته به نوع جدا کننده الکتریکی HV.

2برای جدا کردن یک بخش از سیستم برق، جداکننده الکتریکی HV باید باز شود.این به طور معمول با دست یا از راه دور کار جدا کننده برای جدا کردن مخاطبین و قطع جریان جریان از طریق مدار انجام می شود.

3پس از باز کردن جدا کننده الکتریکی HV، بخش سیستم برق که به جدا کننده متصل شده است از بقیه سیستم جدا می شود.این اجازه می دهد تا تعمیر و نگهداری و یا تعمیر کار را به طور ایمن در مدار جدا انجام شود.

4هنگامی که کار تعمیر و نگهداری به پایان می رسد، جدا کننده الکتریکی HV می تواند بسته شود تا قدرت را به مدار جدا شده بازگرداند.این کار با دست یا از راه دور کنترل جدا کننده برای اتصال مخاطبین و بازگرداندن جریان جریان از طریق مدار انجام می شود.

مزیت:

1ساختار ساده: سوئیچ جداسازی با یک ساختار ساده طراحی شده است، که درک و استفاده از آن را آسان می کند.

نگهداری کم: به دلیل طراحی و ساخت آن، سوئیچ جداسازی نیاز به نگهداری حداقل دارد و نیاز به بازرسی و تعمیرات مکرر را کاهش می دهد.

2خطی بودن شکستن و بسته شدن بالا: سوئیچ جداسازی دارای خطی بودن شکستن و بسته شدن عالی است که عملکرد صاف و قابل اعتماد را در طول عملیات سوئیچ تضمین می کند.

3قابلیت اطمینان بالا: سوئیچ برای ارائه عملکرد قابل اعتماد ساخته شده است، به حداقل رساندن خطر خرابی یا شکست در طول کار.

4قابل مقایسه با استانداردهای بین المللی: سوئیچ جداکننده سری GW9-12 ((W) سطح محصولات مشابه را در داخل و خارج از کشور برآورده می کند یا از آن فراتر می رود.تضمین سازگاری و رقابت در بازار.

نکات ایمنی:

1انجام آزمایشات و تعمیرات معمول بر روی سوئیچ برای اطمینان از عملکرد مناسب آن. این شامل آزمایش مقاومت عایق سوئیچ، بررسی عملکرد قفل های ایمنی،و چک کردن هرگونه گرمایش غیرطبیعی یا لرزش.

2. قبل از انجام کارهای تعمیر و نگهداری یا تعمیر بر روی سوئیچ، یک روش قفل کردن یا برچسب گذاری را اجرا کنید.این روش شامل قفل و برچسب گذاری سوئیچ برای جلوگیری از انرژی تصادفی در حالی که کار انجام می شود، فراهم کردن یک لایه اضافی از ایمنی.

3آموزش کافی برای پرسنلی که روی سوئیچ کار می کنند و یا روی آن کار می کنند، ارائه شود. آموزش باید شامل روش های مناسب استفاده، عملیات و نگهداری باشد.و همچنین خطرات احتمالی مرتبط با تغییر.

4اجرای یک سیستم مدیریت ایمنی جامع که شامل بازرسی های ایمنی منظم، ارزیابی خطر و گزارش حوادث است.این رویکرد پیشگیرانه به ایمنی کمک می کند تا خطرات بالقوه را قبل از اینکه منجر به حوادث یا آسیب شوند شناسایی و مقابله شود.

5اطمینان از وجود سیستم های تهویه و خنک کننده مناسب برای سوئیچ های جداکننده ولتاژ بالا در فضاهای بسته یا محدود.تهویه ی کافی باعث می شود که گرما از بین برود و مانع از گرم شدن بیش از حد سوئیچ شود، که می تواند منجر به خرابی یا حتی آتش سوزی شود.

حالت:

1ارتفاع از 1000 متر بیشتر نیست

2دمای هوای محیط: حداکثر + 40 درجه سانتیگراد ؛حداقل: منطقه عمومی -30 درجه سانتیگراد، پاراموس -40 درجه سانتیگراد

3. فشار باد بیش از 700Pa نیست. ((معادل سرعت باد 34m/s)

4شدت زلزله از 8 درجه بالاتر نيست

5وضعیت کاری بدون لرزش های شدید مکرر است.

6محل نصب جداکننده های معمولی باید از گاز، پاشنه های شیمیایی دود، مه نمک و گرد و غبار دور باشد.

و سایر مواد انفجاری و خوردنی که به شدت بر قابلیت عایق بندی و رسانایی جداکننده تأثیر می گذارند

7نوع جدا کننده ضد آلودگی در مورد مناطق بسیار کثیف هدایت استفاده می شود، با این حال، آن را باید هیچ مواد انفجاری و مواد باعث آتش

پارامترهای فنی:
