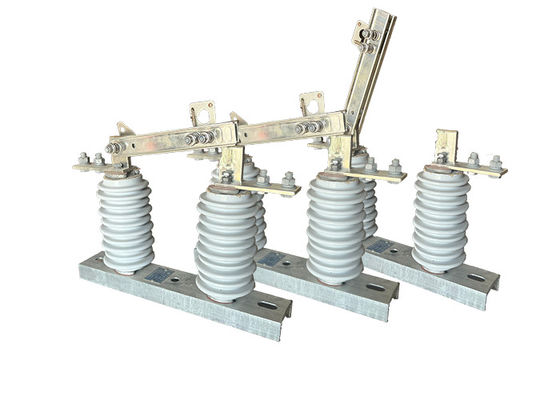

سوئیچ قطع برق تک فاز AC 1250A 50Hz سوئیچ جدا کننده ولتاژ بالا برای زیر ایستگاه انتقال برق

1موقعیت ابتدایی: سوئیچ جدا کننده در ابتدا در حالت بسته است، به این معنی که مدار متصل و انرژی دارد.تیغه یا تماس سوئیچ در تماس با پایانه های مربوطه یا هادی است، اجازه دادن به جریان جریان الکتریکی.

2اقدامات آمادگی و ایمنی: قبل از استفاده از سوئیچ، باید اقدامات ایمنی مناسب انجام شود.مانند پوشیدن تجهیزات محافظتی مناسب (PPE) و اطمینان از اینکه منطقه از هرگونه خطر احتمالی پاک استلازم است که پروتکل ها و دستورالعمل های ایمنی را دنبال کنیم.

3عملیات دستی: اپراتور قطب یا دسته سوئیچ را می چرخاند، که باز و بسته شدن تیغه یا تماس سوئیچ را کنترل می کند.قطب به طور معمول در فاصله ای امن از اجزای الکتریکی فعال قرار دارد و از یک ماده غیر رسانا برای عایق سازی ساخته شده است.

4باز کردن سوئیچ: با چرخش قطب، تیغه یا تماس سوئیچ از پایانه ها یا هادی ها جدا می شود و به طور موثر مدار را باز می کند.این عمل جریان جریان الکتریکی را قطع می کند و مدار را از منبع برق آن جدا می کند.

5.نمایش قابل مشاهده: در هنگام استفاده از سوئیچ، نشان دهنده وضعیت قابل مشاهده آن است. موقعیت تیغه یا تماس سوئیچ را می توان مشاهده کرد.معمولا از طریق یک محفظه شفاف یا با استفاده از شاخص های بصری، برای تعیین اینکه آیا مدار متصل شده یا قطع شده است.

6نگهداری یا تعمیر: با کلید جدا کننده در موقعیت باز، فعالیت های نگهداری یا تعمیر می تواند به طور ایمن در مدار انجام شود.کارگران می توانند بدون خطر شوک الکتریکی بر روی سیستم کار کنند، چون مدار از منبع برق جدا شده است.

7بسته شدن سوئیچ: هنگامی که وظایف تعمیر و نگهداری یا تعمیر به پایان می رسد و ایمن است که قدرت را به مدار بازگرداند، اپراتور قطب را در جهت مخالف می چرخاند تا سوئیچ را ببندد.تیغه یا تماس دوباره با پایانه ها یا هادی ها متصل می شود، اتصال مجدد مدار به منبع برق آن.

8بررسی: پس از بستن سوئیچ، مهم است که بررسی شود که مدار با موفقیت دوباره فعال شده و به درستی کار می کند.این می تواند از طریق آزمایش و نظارت مناسب انجام شود تا اطمینان حاصل شود که سیستم به عنوان مورد نظر کار می کند..

نکات ایمنی:

1انجام آزمایشات و تعمیرات معمول بر روی سوئیچ برای اطمینان از عملکرد مناسب آن. این شامل آزمایش مقاومت عایق سوئیچ، بررسی عملکرد قفل های ایمنی،و چک کردن هرگونه گرمایش غیرطبیعی یا لرزش.

2. قبل از انجام کارهای تعمیر و نگهداری یا تعمیر بر روی سوئیچ، یک روش قفل کردن یا برچسب گذاری را اجرا کنید.این روش شامل قفل و برچسب گذاری سوئیچ برای جلوگیری از انرژی تصادفی در حالی که کار انجام می شود، فراهم کردن یک لایه اضافی از ایمنی.

3آموزش کافی برای پرسنلی که روی سوئیچ کار می کنند و یا روی آن کار می کنند، ارائه شود. آموزش باید شامل روش های مناسب استفاده، عملیات و نگهداری باشد.و همچنین خطرات احتمالی مرتبط با تغییر.

4اجرای یک سیستم مدیریت ایمنی جامع که شامل بازرسی های ایمنی منظم، ارزیابی خطر و گزارش حوادث است.این رویکرد پیشگیرانه به ایمنی کمک می کند تا خطرات بالقوه را قبل از اینکه منجر به حوادث یا آسیب شوند شناسایی و مقابله شود.

5اطمینان از وجود سیستم های تهویه و خنک کننده مناسب برای سوئیچ های جداکننده ولتاژ بالا در فضاهای بسته یا محدود.تهویه ی کافی باعث می شود که گرما از بین برود و مانع از گرم شدن بیش از حد سوئیچ شود، که می تواند منجر به خرابی یا حتی آتش سوزی شود.

1سیستم های توزیع برق: سوئیچ به طور معمول در شبکه های توزیع برق برای جدا کردن بخش های خاص مدار برای نگهداری، تعمیر یا عیب یابی استفاده می شود.این اجازه می دهد تا تکنسین ها به طور ایمن بر روی یک بخش خاص از سیستم کار کنند بدون قطع برق به کل شبکه.

2ایستگاه های فرعی: سوئیچ های قطع ولتاژ بالا به طور معمول در ایستگاه های فرعی الکتریکی استفاده می شوند تا وسیله ای برای جدا کردن تجهیزات مانند ترانسفورماتورها یا قطع کننده های مدار از منبع برق فراهم کنند.نگهداري رو تسهيل ميکنن، تعمیر یا تعویض اجزای ایستگاه بدون تاثیر بر تامین انرژی کلی.

3تاسیسات صنعتی: سوئیچ در محیط های صنعتی استفاده می شود که در آن مدار های ولتاژ بالا تک فازی وجود دارد.اجازه می دهد تا تجهیزات یا ماشین آلات را در طول فعالیت های تعمیر و نگهداری و تعمیر به طور ایمن قطع کنند.، تضمین ایمنی پرسنل و حفاظت از تجهیزات از آسیب.

4سیستم های انرژی تجدید پذیر: در تاسیسات انرژی تجدید پذیر، مانند سیستم های انرژی خورشیدی یا بادی،سوئیچ های قطع ولتاژ بالا برای جدا کردن بخش های خاصی از سیستم برای تعمیرات و نگهداری استفاده می شوند.آنها یک راه امن برای قطع منبع برق از اجزای مانند اینورترها، باتری ها یا نقاط اتصال شبکه را فراهم می کنند.

5تست و اندازه گیری: سوئیچ قطع ولتاژ بالا اغلب در برنامه های تست و اندازه گیری استفاده می شود.این اجازه می دهد تا برای جداسازی از بخش های خاص از یک مدار برای انجام اندازه گیری دقیق، تجزیه و تحلیل یا آزمایش های تشخیصی بدون دخالت سایر اجزای متصل.

حالت:
