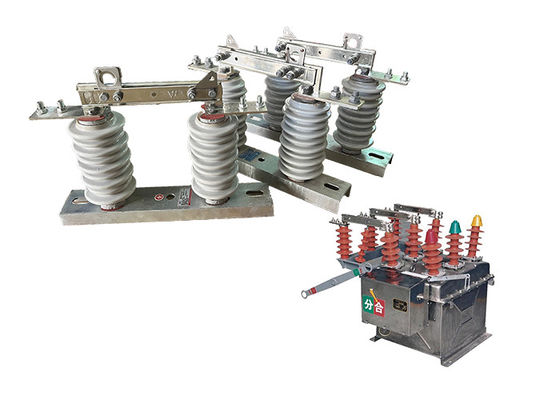

630 آمپر جدا کننده ولتاژ بالا Vcb فوقانی جدا کننده اتصال هماهنگ با قطعات مدار خلاء

630 آمپر جدا کننده ولتاژ بالا Vcb فوقانی جدا کننده اتصال هماهنگ با قطعات مدار خلاء

توضیحات محصول:

سوئیچ جداکننده ولتاژ بالا، که به عنوان سوئیچ جدا کننده یا سوئیچ جدا کننده نیز شناخته می شود، به طور خاص برای جدا کردن یا جدا کردن یک بخش از مدار الکتریکی از منبع قدرت آن طراحی شده است.این باعث قطع فیزیکی در مدار می شود، اجازه می دهد تا پرسنل تعمیر و نگهداری بدون خطر شوک الکتریکی بر روی تجهیزات کار کنند. جداکننده قطع اتصال مانند یک قطعات مدار هیچ قابلیت خاموش کردن قوس را ارائه نمی دهد.
در سیستم های برق ولتاژ بالا، سوئیچ جداکننده ولتاژ بالا و قطع مدار خلاء اغلب برای کار با هم هماهنگ می شوند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.
کلید جدا کننده ولتاژ بالا نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این تضمین می کند که تجهیزات از انرژی خارج شده و برای کار ایمن هستند.

ویژگی:

1درجه بندی ولتاژ بالا: سوئیچ های جداکننده ولتاژ بالا طراحی شده اند تا در برابر ولتاژ های بالا مقاومت کنند، که معمولا از چندین هزار ولت تا چند صد هزار ولت است.

2ساخت و ساز قوی: سوئیچ های جداکننده ولتاژ بالا معمولاً از موادی ساخته شده اند که در برابر قوس الکتریکی ، خوردگی و سایر اشکال آسیب مانند چینی یا پلیمر بسیار مقاوم هستند.

3.چاپ های قوس: بسیاری از سوئیچ های جداکننده ولتاژ بالا با قوس های قوس طراحی شده اند که به از بین بردن گرما تولید شده توسط قوس الکتریکی کمک می کنند و از آسیب به سوئیچ جلوگیری می کنند.

4. سوئیچ زمین: برخی از سوئیچ های جدا کننده ولتاژ بالا با یک سوئیچ زمین مجهز هستند که سطح اضافی ایمنی را با زمین زدن بخش جدا شده مدار فراهم می کند.

5مکانیسم قفل کردن: برای جلوگیری از بسته شدن تصادفی سوئیچ در حین انجام کارهای نگهداریبسیاری از سوئیچ های جداکننده ولتاژ بالا مجهز به مکانیسم قفل شدن هستند که مانع از بسته شدن سوئیچ می شود تا زمانی که تمام روش های ایمنی دنبال شود.

6شاخص های بصری: سوئیچ های جداکننده ولتاژ بالا همچنین ممکن است شامل شاخص های بصری مانند چراغ ها یا پرچم ها باشند.که به وضوح نشان می دهد که آیا سوئیچ در حالت باز یا بسته است..

کاربرد:

1نگهداری و تعمیر: سوئیچ جداکننده ولتاژ بالا معمولا برای جداسازی و زمین کشی خطوط توزیع برق برای فعالیت های نگهداری و تعمیر استفاده می شود.این اجازه می دهد تا کارکنان تعمیر و نگهداری به طور ایمن در تجهیزات انرژی زا بدون خطر ضربه الکتریکی کار کنند.

2واکنش اضطراری: سوئیچ جدا کننده ولتاژ بالا می تواند در شرایط اضطراری مانند قطع برق یا بلایای طبیعی استفاده شود.برای جدا کردن و زمین زدن خطوط توزیع برق و بازگرداندن برق به طور ایمن.

3عملیات سوئیچینگ: سوئیچ جدا کننده ولتاژ بالا می تواند برای باز کردن یا بستن سوئیچ ها و انجام سایر عملیات سوئیچینگ در خطوط توزیع برق استفاده شود.

عملیات:

1هنگامی که سوئیچ جدا کننده ولتاژ بالا در حالت بسته است، تماس های جدا کننده با یکدیگر در تماس هستند، اجازه می دهد تا جریان از طریق مدار جریان یابد.جدا کننده الکتریکی HV با استفاده از کنترل دستی یا از راه دور بسته می شود، بسته به نوع عایق الکتریکی HV.

2برای جدا کردن یک بخش از سیستم برق، کلید جدا کننده ولتاژ بالا باید باز شود.این به طور معمول با دست یا از راه دور کار جدا کننده برای جدا کردن مخاطبین و قطع جریان جریان از طریق مدار انجام می شود.

3پس از باز کردن جدا کننده الکتریکی HV، بخش سیستم برق که به جدا کننده متصل شده است از بقیه سیستم جدا می شود.این اجازه می دهد تا نگهداری و یا تعمیر کار را به طور ایمن در مدار جدا انجام شود.

4هنگامی که کار تعمیر و نگهداری یا تعمیر به پایان می رسد، سوئیچ جدا کننده ولتاژ بالا می تواند بسته شود تا قدرت را به مدار جدا شده بازگرداند.این کار با دست یا از راه دور کنترل جدا کننده برای اتصال تماس و بازگرداندن جریان جریان از طریق مدار انجام می شود.

حالت:

1حداکثر ارتفاع برای نصب نباید بیش از 1000 متر باشد.

2دمای هوای محیط نباید بیش از +40 درجه سانتیگراد باشد و در مناطق عمومی نباید کمتر از -30 درجه سانتیگراد باشد. در مناطق پاراموس نباید کمتر از -40 درجه سانتیگراد باشد.

3فشار باد نباید بیش از 700Pa باشد که مربوط به سرعت باد 34m/s است.

4جدا کننده بايد قادر به مقاومت در برابر زلزلهاي 8 درجه باشد

5جداکننده باید در مکانی نصب شود که لرزش های شدید مکرر وجود نداشته باشد.

6برای جدا کننده های معمولی، باید از گاز، دود، رسوب شیمیایی، مه نمک، گرد و غبار،و سایر مواد انفجاری و خوردنی که می توانند به طور جدی بر قابلیت عایق بندی و رسانایی جداکننده تأثیر بگذارند.

7جداکننده های ضد آلودگی مناسب استفاده در مناطق بسیار کثیف هدایت هستند، اما آنها نباید در مناطق با مواد منفجره یا آتش زا نصب شوند.

پارامترهای فنی:
