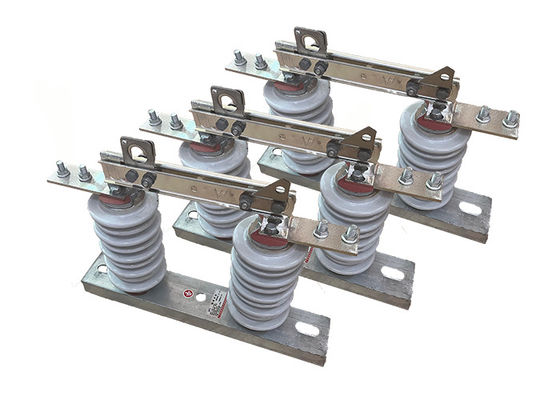

سوئیچ جداکننده درب سری GW9 36kV 1000A برای زیر ایستگاه با نصب آسان سوئیچ قطع کننده خط هوایی

سوئیچ جداکننده درب سری GW9 36kV 1000A برای زیر ایستگاه با نصب آسان سوئیچ قطع کننده خط هوایی

توضیحات محصول:

جدا کننده های ولتاژ بالا در واقع در سیستم های انتقال و توزیع برق ولتاژ بالا برای قطع مدارها از منابع برق خود به منظور نگهداری یا تعمیر استفاده می شود.آنها یک وسیله برای جدا کردن مدار از منبع برق فراهم می کنند، اجازه می دهد تا کارگران به طور ایمن وظایف خود را بدون خطر ضربه الکتریکی انجام دهند.

کار کردن یک سوئیچ جدا کننده ولتاژ بالا شامل یک قطب چرخش است که باز کردن و بستن تیغه یا تماس سوئیچ را کنترل می کند.تیغه می تواند فعال یا غیر فعال شود.این مکانیسم اجازه می دهد تا حالت سوئیچ به صورت دستی و قابل مشاهده نشان داده شود.

برای اطمینان از ایمنی اپراتور، قطب سوئیچ جدا کننده معمولا از یک ماده غیر رسانا مانند فیبرگلاس یا مواد کامپوزیت ساخته شده است.که ضد ولتاژ بالا در سیستم فراهم می کند. این عایق از اپراتور در هنگام استفاده از سوئیچ در برابر شوک الکتریکی محافظت می کند.

سوئیچ های جداکننده ولتاژ بالا در طرح ها و اندازه های مختلف برای پذیرش ولتاژ و نرخ های مختلف جریان مدارهای کنترل شده در دسترس هستند.معمولاً در محیط های بیرونی بر روی ستونهایی یا سازه ها نصب می شونددر ارتباط با سایر دستگاه های محافظ مانند قطع کننده های مدار و فیوز،سوئیچ های جدا کننده به ایمنی و قابلیت اطمینان کلی سیستم الکتریکی کمک می کنند، با ارائه یک وسیله جداسازی و حفاظت.

ویژگی:

1ظرفیت کنترل ولتاژ بالا و جریان: سوئیچ های قطع ولتاژ بالا برای کنترل ولتاژ بالا و جریان های رایج در سیستم های برق ولتاژ بالا طراحی شده اند.و به طور معمول برای 69 کیلو ولت و بالاتر رتبه بندی شده اند.

2تماس های ثابت و متحرک: سوئیچ های قطع ولتاژ بالا دارای مجموعه ای از تماس های ثابت و متحرک هستند که با یک شکاف هوا جدا شده اند.تماس ها با هم در تماس هستندوقتی سوئیچ باز می شود، تماس ها از هم جدا می شوند و جریان جریان را از طریق مدار قطع می کنند.

3کار دستی یا موتور: سوئیچ های قطع ولتاژ بالا می توانند به صورت دستی و یا موتورهای بسته به کاربرد و الزامات خاص کار کنند.سوئیچ های موتور شده امکان کنترل از راه دور را فراهم می کنند، که می تواند ایمنی و راحتی را افزایش دهد.

4ساخت در فضای باز: سوئیچ های قطع ولتاژ بالا برای استفاده در فضای باز طراحی شده اند و به طور معمول از مواد ماندگار مانند فولاد یا آلومینیوم ساخته شده اند.آنها ساخته شده اند تا در برابر شرایط زیست محیطی سخت مقاومت کنند، مانند دماهای شدید، باد، باران و گرد و غبار.

5شاخص های بصری: سوئیچ های قطع ولتاژ بالا اغلب دارای شاخص های بصری برای نشان دادن وضعیت سوئیچ، مانند باز یا بسته هستند.این اجازه می دهد تا اپراتورها به سرعت و به راحتی وضعیت سوئیچ را تعیین کنند.

6ویژگی های ایمنی: سوئیچ های قطع ولتاژ بالا با ویژگی های ایمنی طراحی شده اند تا کارگران و مردم را از خطرات الکتریکی محافظت کنند.مانند تماس تصادفی با قطعات زنده سیستماین ویژگی ها ممکن است شامل قفل های ایمنی، مقررات زمین گذاری و برچسب های هشدار دهنده باشد.

عملیات

1وقتی سوئیچ جدا کننده ولتاژ بالا در حالت بسته است، تماس های جدا کننده با یکدیگر در تماس هستند، اجازه می دهد جریان از طریق مدار جریان یابد.جدا کننده الکتریکی HV با استفاده از کنترل دستی یا از راه دور بسته می شود، بسته به نوع جدا کننده الکتریکی HV.

2برای جدا کردن یک بخش از سیستم برق، جداکننده الکتریکی HV باید باز شود.این به طور معمول با دست یا از راه دور کار جدا کننده برای جدا کردن مخاطبین و قطع جریان جریان از طریق مدار انجام می شود.

3هنگامی که سوئیچ جدا کننده ولتاژ بالا باز می شود، بخش سیستم برق که به جدا کننده متصل است از بقیه سیستم جدا می شود.این اجازه می دهد تا تعمیر و نگهداری و یا تعمیر کار را به طور ایمن در مدار جدا انجام شود.

4وقتی کار تعمیر و نگهداری تمام شود، سوئیچ جدا کننده ولتاژ بالا می تواند بسته شود تا قدرت را به مدار جدا شده بازگرداند.این کار با دست یا از راه دور کنترل جدا کننده برای اتصال مخاطبین و بازگرداندن جریان جریان از طریق مدار انجام می شود.

نکات ایمنی:

1درجه بندی ولتاژ بالا: سوئیچ های جداکننده ولتاژ بالا طراحی شده اند تا در برابر ولتاژ های بالا مقاومت کنند، که معمولا از چندین هزار ولت تا چند صد هزار ولت است.
2ساخت و ساز قوی: سوئیچ های جداکننده ولتاژ بالا معمولاً از موادی ساخته شده اند که در برابر قوس الکتریکی ، خوردگی و سایر اشکال آسیب مانند چینی یا پلیمر بسیار مقاوم هستند.
3.چاپ های قوس: بسیاری از سوئیچ های جداکننده ولتاژ بالا با قوس های قوس طراحی شده اند که به از بین بردن گرما تولید شده توسط قوس الکتریکی کمک می کنند و از آسیب به سوئیچ جلوگیری می کنند.
4. سوئیچ زمین: برخی از سوئیچ های جدا کننده ولتاژ بالا با یک سوئیچ زمین مجهز هستند که سطح اضافی ایمنی را با زمین زدن بخش جدا شده مدار فراهم می کند.
5مکانیسم قفل کردن: برای جلوگیری از بسته شدن تصادفی سوئیچ در حین انجام کارهای نگهداریبسیاری از سوئیچ های جداکننده ولتاژ بالا مجهز به مکانیسم قفل شدن هستند که مانع از بسته شدن سوئیچ می شود تا زمانی که تمام روش های ایمنی دنبال شود.
6شاخص های بصری: سوئیچ های جداکننده ولتاژ بالا همچنین ممکن است شامل شاخص های بصری مانند چراغ ها یا پرچم ها باشند.که به وضوح نشان می دهد که آیا سوئیچ در حالت باز یا بسته است..

حالت:

1ارتفاع از 1000 متر بیشتر نیست

2دمای هوای محیط: حداکثر + 40 درجه سانتیگراد ؛حداقل: منطقه عمومی -30 درجه سانتیگراد، پاراموس -40 درجه سانتیگراد

3. فشار باد بیش از 700Pa نیست. ((معادل سرعت باد 34m/s)

4شدت زلزله از 8 درجه بالاتر نيست

5وضعیت کاری بدون لرزش های شدید مکرر است.

6محل نصب جداکننده های معمولی باید از گاز، پاشنه های شیمیایی دود، مه نمک و گرد و غبار دور باشد.

و سایر مواد انفجاری و خوردنی که به شدت بر قابلیت عایق بندی و رسانایی جداکننده تأثیر می گذارند

7نوع جدا کننده ضد آلودگی در مورد مناطق بسیار کثیف هدایت استفاده می شود، با این حال، آن را باید هیچ مواد انفجاری و مواد باعث آتش
