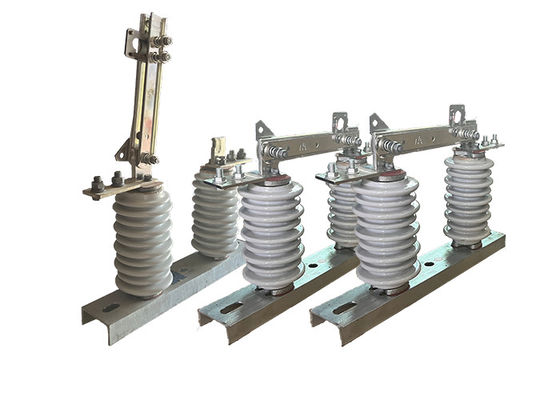

GW9-10 سوئیچ جداکننده ولتاژ بالا 630A سوئیچ قطع خط هوایی برای محافظت از سیستم های برق

GW9-10 سوئیچ جداکننده ولتاژ بالا 630A سوئیچ قطع خط هوایی برای محافظت از سیستم های برق

توضیحات محصول:

سوئیچ جداکننده ولتاژ بالا یک نوع سوئیچ الکتریکی است که در سیستم های برق برای جدا کردن یک مدار از بقیه سیستم به منظور نگهداری یا ایمنی استفاده می شود.اصطلاح "عمودی" به جهت گیری جدا کننده اشاره دارد.، که عمودی بر روی یک سازه پشتیبان نصب شده است.

سوئیچ های جداکننده ولتاژ بالا معمولاً در سیستم های انتقال و توزیع ولتاژ بالا برای جدا کردن بخش هایی از شبکه برای تعمیرات و نگهداری استفاده می شوند.آنها برای تحمل ولتاژ و جریان های بالا طراحی شده اند و اغلب در مکان های بیرونی نصب می شوند.

سوئیچ های جداکننده ولتاژ بالا معمولا شامل مجموعه ای از تماس های ثابت و متحرک هستند که با یک شکاف هوا از هم جدا می شوند.تماس ها با هم در تماس هستند، اجازه می دهد تا جریان جریان از طریق مدار. هنگامی که سوئیچ جدا کننده باز می شود، تماس ها جدا می شوند،قطع جریان جریان از طریق مدار و جدا کردن آن از بقیه سیستم.

سوئیچ های جداکننده ولتاژ بالا یک جزء مهم از ایمنی و قابلیت اطمینان سیستم برق هستند و برای کار در شرایط مختلف محیط طراحی شده اند.آنها اغلب مشمول آزمایشات و الزامات صریح گواهینامه هستند تا اطمینان حاصل شود که آنها با استانداردهای صنعت برای عملکرد و ایمنی مطابقت دارند.

ساختار:

این محصول از پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است. یک انتهای چاقو از طریق بولت ها بر روی سر چاقو تماس پویا نصب می شود.و انتهای دیگر چاقو به طور جداگانه با سر تماس استاتیک متصل می شود، و هر طرف با فشار بهار فشرده سازی در یک وضعیت تماس خوب حفظ می شود. هر چاقو نوع شکلی است که نه تنها سطح تبعید گرما چاقو را افزایش می دهد،اما همچنین باعث کاهش افزایش دمای، و بهبود قدرت مکانیکی چاقو، ایجاد ثبات حرارتی پویا در برابر مدار کوتاه.قطعات قفل شده نصب شده در انتهای غیر چرخان چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک، دستگاه قفل باز را تشکیل می دهند، که وقتی ترمز بسته می شود، خود قفل می شود، به طوری که چاقوی ترمز به دلیل وزن خود یا اثر برق، به خودی خود سقوط نمی کند.که منجر به باز شدن ترمز بدون دلیل می شود..

ویژگی:

1ظرفیت کنترل ولتاژ بالا و جریان: سوئیچ های قطع ولتاژ بالا برای کنترل ولتاژ بالا و جریان های رایج در سیستم های برق ولتاژ بالا طراحی شده اند.و به طور معمول برای 69 کیلو ولت و بالاتر رتبه بندی شده اند.

2تماس های ثابت و متحرک: سوئیچ های قطع ولتاژ بالا دارای مجموعه ای از تماس های ثابت و متحرک هستند که با یک شکاف هوا جدا شده اند.تماس ها با هم در تماس هستندوقتی سوئیچ باز می شود، تماس ها از هم جدا می شوند و جریان جریان را از طریق مدار قطع می کنند.

3کار دستی یا موتور: سوئیچ های قطع ولتاژ بالا می توانند به صورت دستی و یا موتورهای بسته به کاربرد و الزامات خاص کار کنند.سوئیچ های موتور شده امکان کنترل از راه دور را فراهم می کنند، که می تواند ایمنی و راحتی را افزایش دهد.

4ساخت در فضای باز: سوئیچ های قطع ولتاژ بالا برای استفاده در فضای باز طراحی شده اند و به طور معمول از مواد ماندگار مانند فولاد یا آلومینیوم ساخته شده اند.آنها ساخته شده اند تا در برابر شرایط زیست محیطی سخت مقاومت کنند، مانند دماهای شدید، باد، باران و گرد و غبار.

5شاخص های بصری: سوئیچ های قطع ولتاژ بالا اغلب دارای شاخص های بصری برای نشان دادن وضعیت سوئیچ، مانند باز یا بسته هستند.این اجازه می دهد تا اپراتورها به سرعت و به راحتی وضعیت سوئیچ را تعیین کنند.

6ویژگی های ایمنی: سوئیچ های قطع ولتاژ بالا با ویژگی های ایمنی طراحی شده اند تا کارگران و مردم را از خطرات الکتریکی محافظت کنند.مانند تماس تصادفی با قطعات زنده سیستماین ویژگی ها ممکن است شامل قفل های ایمنی، مقررات زمین گذاری و برچسب های هشدار دهنده باشد.

نکات ایمنی:

1.بررسی اجرای سیستم های کنترل و نظارت از راه دور برای سوئیچ های جداکننده ولتاژ بالا را در نظر بگیرید. این سیستم ها امکان نظارت در زمان واقعی بر وضعیت سوئیچ، شرایط بار و تشخیص خطا را فراهم می کنند.افزایش بهره وری عملیاتی و کاهش نیاز به مداخله دستی.

2نشان های هشدار و برچسب های واضح و قابل مشاهده در نزدیکی سوئیچ برای هشدار به پرسنل در مورد ولتاژ بالا و خطرات احتمالی مرتبط با تجهیزات فراهم شود.این کمک می کند تا آگاهی را افزایش دهد و رعایت پروتکل های ایمنی را تشویق کند..

3.قرارداد تعمیرات منظم برای سوئیچ را تعیین کنید و به دقت به آن پایبند باشید. تعمیرات منظم به شناسایی و حل مشکلات احتمالی در اوایل کمک می کند.اطمینان از اینکه سوئیچ در حالت مطلوب باقی می ماند و احتمال خرابی های غیر منتظره را کاهش می دهد.

4. یک منبع برق پشتیبان قابل اعتماد یا برنامه اضطراری در صورت قطع برق یا شرایط اضطراری داشته باشید.این تضمین می کند که سوئیچ هنوز هم می تواند کار می کند و یا جدا زمانی که منبع تغذیه اصلی در دسترس نیست، به حداقل رساندن اختلال و حفظ ایمنی.

5پیش از نصب یا راه اندازی سوئیچ های جداکننده ولتاژ بالا، ارزیابی های دقیق ریسک انجام دهید. ارزیابی ها باید عوامل مانند شرایط محیطی، نقص های بالقوه الکتریکی را در نظر بگیرند.,و نزدیکی پرسنل یا تجهیزات حساس برای اطمینان از اقدامات ایمنی مناسب.

6.در مورد استانداردهای صنعت، مقررات و بهترین شیوه های مربوط به سوئیچ های جداکننده ولتاژ بالا به روز باشید.مانند آنهایی که توسط مقامات ایمنی برق تعیین شده اند.، کمک می کند تا اطمینان حاصل شود که سوئیچ حداقل الزامات ایمنی را برآورده می کند و در محدوده های قابل قبول کار می کند.

پارامترهای فنی:
