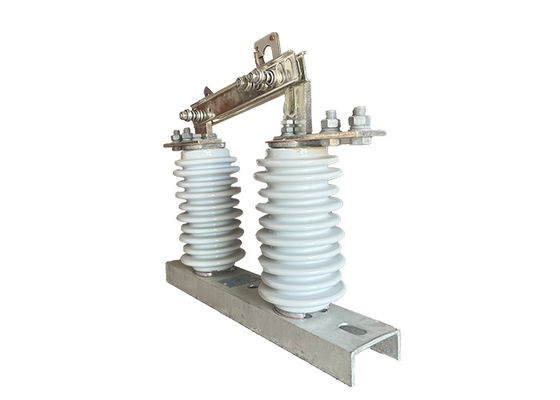

سوئیچ جدا کننده ولتاژ بالا 24kV 700Pa برای سیستم برق یک فاز در فضای باز سوئیچ قطع برق AC
توضیحات محصول:
سوئیچ جدا کننده ولتاژ بالا، که به عنوان سوئیچ قطع یا سوئیچ جدا کننده نیز شناخته می شود، یک جزء ضروری در سیستم های برق ولتاژ بالا است.هدف از آن جدا کردن یا جدا کردن یک بخش خاص از یک مدار الکتریکی از منبع برق آن است.
عملکرد اصلی سوئیچ جداکننده ولتاژ بالا این است که به طور فیزیکی مدار الکتریکی را قطع کند و جدایی بین تجهیزات و منبع برق ایجاد کند.این قطع و جداسازی اجازه می دهد تا کارکنان تعمیر و نگهداری به طور ایمن در تجهیزات بدون خطر شوک الکتریکی کار کنند..
برخلاف یک قطع کننده مدار خلاء، سوئیچ جدا کننده ولتاژ بالا قابلیت خاموش کردن قوس را ارائه نمی دهد.برای قطع کردن یا خاموش کردن قوس های الکتریکی که ممکن است در هنگام تغییر مدار یا شرایط نقص رخ دهد طراحی نشده است.
در سیستم های برق ولتاژ بالا، سوئیچ جدا کننده ولتاژ بالا اغلب با یک قطعات قطعی خلاء هماهنگ می شود.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع اتصال برای جدا کردن فیزیکی مدار و نشان دادن بصری قطع اتصال کار می کند.
سوئیچ جداکننده ولتاژ بالا نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد.جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کنداین عمل تایید می کند که تجهیزات از انرژی خارج شده و برای فعالیت های نگهداری ایمن هستند.
کاربرد:
1جداسازی مدار: جداکننده های الکتریکی ولتاژ بالا در درجه اول برای جداسازی بخش های یک سیستم برق برای تعمیرات یا تعمیرات استفاده می شوند.این اجازه می دهد تا کارگران به طور ایمن در مدار جدا بدون خطر ضربه الکتریکی و یا دیگر خطرات الکتریکی کار می کنند.
2ایمنی: جداکننده های الکتریکی ولتاژ بالا نیز به عنوان یک دستگاه ایمنی برای محافظت از کارگران و مردم از خطرات الکتریکی استفاده می شوند.جداکننده های الکتریکی ولتاژ بالا از تماس تصادفی با قطعات فعال سیستم جلوگیری می کنند و خطر حوادث الکتریکی را کاهش می دهند..
3حفاظت از خطای: جداکننده های الکتریکی ولتاژ بالا نیز می توانند برای محافظت از سیستم برق از خطاهای مانند مدار کوتاه و بیش از حد استفاده شوند.جدا کننده های الکتریکی ولتاژ بالا مانع از گسترش خطای به سایر قسمت های سیستم و ایجاد آسیب بیشتر می شوند.
4. سوئیچینگ: جداکننده های الکتریکی ولتاژ بالا می توانند به عنوان یک دستگاه سوئیچینگ برای کنترل جریان قدرت در یک سیستم استفاده شوند. با باز کردن یا بستن جداکننده،جریان قدرت می تواند به صورت مورد نیاز به قسمت های مختلف سیستم هدایت شود.
5آزمایش: جداکننده های الکتریکی ولتاژ بالا همچنین می توانند برای اهداف آزمایش استفاده شوند، مانند اندازه گیری ولتاژ یا جریان در یک مدار یا آزمایش عملکرد سایر اجزای سیستم.
ویژگی:
1ظرفیت کنترل ولتاژ بالا و جریان: سوئیچ های قطع ولتاژ بالا برای کنترل ولتاژ بالا و جریان های رایج در سیستم های برق ولتاژ بالا طراحی شده اند.و به طور معمول برای 69 کیلو ولت و بالاتر رتبه بندی شده اند.
2تماس های ثابت و متحرک: سوئیچ های قطع ولتاژ بالا دارای مجموعه ای از تماس های ثابت و متحرک هستند که با یک شکاف هوا جدا شده اند.تماس ها با هم در تماس هستندوقتی سوئیچ باز می شود، تماس ها از هم جدا می شوند و جریان جریان را از طریق مدار قطع می کنند.
3کار دستی یا موتور: سوئیچ های قطع ولتاژ بالا می توانند به صورت دستی و یا موتورهای بسته به کاربرد و الزامات خاص کار کنند.سوئیچ های موتور شده امکان کنترل از راه دور را فراهم می کنند، که می تواند ایمنی و راحتی را افزایش دهد.
4ساخت در فضای باز: سوئیچ های قطع ولتاژ بالا برای استفاده در فضای باز طراحی شده اند و به طور معمول از مواد ماندگار مانند فولاد یا آلومینیوم ساخته شده اند.آنها ساخته شده اند تا در برابر شرایط زیست محیطی سخت مقاومت کنند، مانند دماهای شدید، باد، باران و گرد و غبار.
5شاخص های بصری: سوئیچ های قطع ولتاژ بالا اغلب دارای شاخص های بصری برای نشان دادن وضعیت سوئیچ، مانند باز یا بسته هستند.این اجازه می دهد تا اپراتورها به سرعت و به راحتی وضعیت سوئیچ را تعیین کنند.
6ویژگی های ایمنی: سوئیچ های قطع ولتاژ بالا با ویژگی های ایمنی طراحی شده اند تا کارگران و مردم را از خطرات الکتریکی محافظت کنند.مانند تماس تصادفی با قطعات زنده سیستماین ویژگی ها ممکن است شامل قفل های ایمنی، مقررات زمین گذاری و برچسب های هشدار دهنده باشد.
خطرات ایمنی:
جداسازی مدار: سوئیچ های جدا کننده ولتاژ بالا برای جدا کردن یک بخش از یک مدار ولتاژ بالا برای نگهداری، تعمیر یا آزمایش استفاده می شوند. با باز کردن سوئیچ،بخش را می توان به طور موثر از بقیه سیستم جدا کرد.، اجازه می دهد تا کار به طور ایمن انجام شود.
تغییر بار: سوئیچ های جداکننده ولتاژ بالا می توانند به عنوان سوئیچ های بار برای کنترل جریان انرژی الکتریکی در یک مدار استفاده شوند.آنها به ویژه در شرایطی که بار نسبتا کوچک است و نیاز به یک قطع کننده مدار یا فیوز ندارد مفید است.
حفاظت از خطوط برق: سوئیچ های جدا کننده ولتاژ بالا اغلب در خطوط برق نصب می شوند تا از برخورد برق و سایر اختلالات الکتریکی محافظت کنند.با جدا کردن قسمتي از خط، سوئیچ می تواند به جلوگیری از آسیب به تجهیزات و کاهش خطر قطع برق کمک کند.
حفاظت از ترانسفورم: سوئیچ های جدا کننده ولتاژ بالا نیز برای محافظت از ترانسفورمرها با جدا کردن آنها از شبکه الکتریکی در صورت نقص یا اضافه بار استفاده می شوند. با باز کردن سوئیچ،ترانسفورماتور می تواند از شبکه جدا شود، جلوگیری از آسیب به ترانسفورماتور و سایر تجهیزات.
پارامترهای فنی:
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
جریان نامی |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H)GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s جریان مقاومت کوتاه مدت |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H)GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
سطح عایق نامی |
صاعقه ها مقاومت می کنند و ولتاژ بالاست |
قطب به زمین
(مثبت و منفی) |
kV |
75 |
شکستگی
(مثبت و منفی) |
85 |
فرکانس صنعتی و مقاومت در برابر ولتاژ
(1 دقیقه)
(ارزش واقعی) |
آزمایش خشک/آزمایش مرطوب |
قطب به زمین |
42 ((خشک)
34 ((رطوبت) |
| شکستگی |
48 ((خشک) |
| 48 ((خشک) |
48 ((خشک)
40 ((رطوبت) |
| 5 |
مقاومت مدار اصلی |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
طول عمر مکانیکی |
زمان |
50 |
| 50 |
| 80 |
