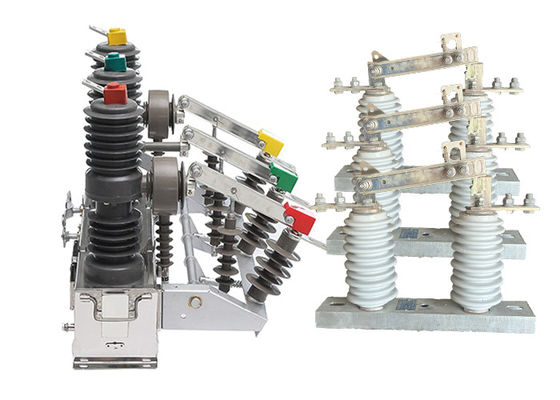

قطع کننده قطب نصب شده نصب ثابت حالت تنظیم مجدد خودکار با سوئیچ قطع ولتاژ بالا کار می کند

قطع کننده قطب نصب شده نصب ثابت حالت تنظیم مجدد خودکار با سوئیچ قطع ولتاژ بالا کار می کند

توضیحات محصول:

ZW32-12 ((F) قطع کننده مدار نصب شده در ستونی به طور خاص برای محیط های بیرونی طراحی شده است. این ویژگی های دوام و مقاومت در برابر آب و هوا را افزایش می دهد، به آن اجازه می دهد تا در برابر شرایط آب و هوایی مختلف مانند باران، رطوبت،و دماهای شدیداین کار اطمینان از عملکرد قابل اعتماد و طول عمر در تاسیسات بیرونی را تضمین می کند.

قادر به شکستن و بستن جریان های بارگذاری، جریان های بیش از حد و جریان های مدار کوتاه در سیستم های الکترونیکی است.اطمینان از ایمنی و عملکرد مناسب سیستم برق.

علاوه بر ایستگاه های فرعی، ZW32-12 ((F) قطب قطع کننده مدار نصب شده در شرکت های صنعتی و معدن استفاده گسترده ای دارد.این سیستم حفاظت و کنترل قابل اعتماد در سیستم های توزیع این تاسیسات را فراهم می کند، محافظت از موتورها، ترانسفورماتورها و سایر تجهیزات الکتریکی از جریان بیش از حد و مدار کوتاه.این امر به حفظ یک منبع برق پایدار و امن در عملیات صنعتی و معدن کمک می کند.

این دستگاه به طور خاص برای مدیریت عملیات مکرر در شبکه های برق روستایی طراحی شده است. این دستگاه به عنوان یک سوئیچ قسمتی عمل می کند و به بخش بندی کارآمد شبکه برق اجازه می دهد.,امکان اتوماسیون شبکه توزیع را فراهم می کند و قابلیت اطمینان و کارایی سیستم برق روستایی را افزایش می دهد.

با نصب یک کنترل کننده، ZW32-12 ((F) قطب نصب قطع کننده می تواند به راحتی در عملیات شبکه برق ادغام شود.و اتوماسیون شبکه توزیع، بهینه سازی عملکرد سیستم و تسهیل مدیریت انرژی کارآمد.

سوئیچ های قطع ولتاژ بالا GW9-10 قطعات اساسی در سیستم های انتقال و توزیع برق هستند.به این دلیل که آنها اجازه می دهند بخش های خاصی از شبکه را برای کارهای تعمیر و نگهداری جدا کنند.آنها همچنین می توانند برای جدا کردن بخش هایی از شبکه در صورت نقص یا سایر شرایط غیرطبیعی استفاده شوند.

این سوئیچ ها برای کنترل ولتاژ و جریان های بالا طراحی شده اند و به طور معمول از مواد ماندگار و قوی مانند فولاد ضد زنگ، آلومینیوم یا مس ساخته شده اند.اونا براي مقاومت در برابر شرایط سخت محیطي طراحی شده اند، مانند دماهای شدید، باد های قوی و باران های شدید.

انواع مختلفی از سوئیچ های قطع ولتاژ بالا وجود دارد، از جمله سوئیچ های باز هوا، سوئیچ های غوطه ور شده در روغن و سوئیچ های عایق گاز. سوئیچ های باز هوا رایج ترین نوع هستند،و آنها با استفاده از مجموعه ای از تماس هایی که به طور فیزیکی جدا در هنگام باز کردن سوئیچ کار kسوئیچ های غرق شده در روغن معمولاً در کاربردهای ولتاژ بالا استفاده می شوند و با روغن پر می شوند تا هنگام باز کردن سوئیچ از قوس شدن جلوگیری شود.سوئیچ های عایق گاز از گاز هکسا فلوراید گوگرد برای عایق کردن تماس های سوئیچ استفاده می کنند، که اجازه می دهد تا برای طراحی سوئیچ های کوچکتر و فشرده تر.

کلید های قطع ولتاژ بالا باید توسط پرسنل واجد شرایط و آموزش دیده مورد استفاده و نگهداری قرار گیرند.از جمله استفاده از تجهیزات محافظتی مناسب و پیروی از روش های قفل کردن یا برچسب گذاری برای جلوگیری از انرژی تصادفی تجهیزاتنگهداری منظم و آزمایش سوئیچ های قطع ولتاژ بالا نیز برای اطمینان از عملکرد مناسب و استفاده ایمن آنها مهم است.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.

معرفي کنترل کننده:

1.با رابط ارتباط 485 / 232، یا از طریق فیبر نوری، کنترل از راه دور بی سیم؛ عملکرد شتاب پس از بازپرداخت؛وقتی سوئیچ سنگین است،سرعت خودکار در صورت نقص دائمی;

2- بسته شدن از راه دور / دستی برای شتاب دادن به تعویق و بسته شدن دوباره: کاربر پس از تعمیر خط، اگر فراموش کند سوئیچ زمین را خارج کند، باید سرعت دادن را افزایش دهد.

3. سه زمان تاخیر بازپوشیدن قابل تنظیم است

4. مدار بسته شدن پرش طراحی ضد سوء استفاده را اتخاذ می کند و دارای عملکرد ضد پرش است

5.جریان صفر دنباله می تواند بین نقص های درون منطقه و خارج از منطقه تمایز قائل شود

6. سوئيچ کنترل از راه دور براي پيشگيري از اشتباه در کار طراحی شده

محل قرار دادن:

رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:

قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در هنگام کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.

هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده خلاء و جداکننده اتصال اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.

ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار آن ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.

معرفی سوئیچ جدا کننده بیرونی سری GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40466882-برقی-فولتاژ بالا-عزل کننده-سوئیچ-gw9-سری-630a-سوری-رنگ-برقی-گروه-diconnect-swi.html

ویژگی:

1ساختار کاملاً محصور سه مرحله ای با عملکرد محکم

A. عملکرد شکستن پایدار و قابل اعتماد، بدون خطر احتراق یا انفجار؛ بدون نگهداری، اندازه کوچک، وزن سبک و عمر طولانی.

B. عملکرد قوی در برابر رطوبت و شبنم، به ویژه برای استفاده در مناطق سرد یا مرطوب مناسب است.

ج. مواد وارداتی با عملکرد عایق بندی خوب، مقاومت در برابر دمای بالا، مقاومت در برابر UV و مقاومت در برابر پیری.

2مکانیسم کارآمد و قابل اطمینان بهار کوچک

A. موتور ذخیره انرژی مصرف انرژی کم برای عملیات باز و بسته را دارد؛ مکانیسم یک روش انتقال مستقیم با اجزای کمتر را اتخاذ می کند که منجر به قابلیت اطمینان بالا می شود.

B. مکانیسم کار در یک جعبه مهر و موم قرار داده شده است تا به طور موثر از زنگ جلوگیری کند و قابلیت اطمینان مکانیسم را بهبود بخشد.

3کنترل راحت و انعطاف پذیر و عملکرد ترکیب آزاد

A. می تواند به صورت دستی برای شکستن یا به صورت الکتریکی برای باز کردن و بسته شدن و همچنین کنترل از راه دور از یک مکان از راه دور کار کند.

B.این می تواند با یک کنترل کننده هوشمند برای دستیابی به اتوماسیون توزیع یا ترکیب با یک کنترل کننده بازپوشاندن برای تشکیل یک بازپوشاندن خودکار یا بخش بندی شده باشد.

C. می تواند با ترانسفورماتورهای دو فاز یا سه فاز جریان برای محافظت از جریان بیش از حد یا مدار کوتاه مجهز باشد.

D. می تواند سیگنال های جذب جریان را برای کنترل کننده های هوشمند فراهم کند و می تواند با ترانسفورماتورهای جریان اندازه گیری مطابق با نیازهای کاربر مجهز باشد.

E. می تواند مجهز به یک سوئیچ جداکننده سه فاز با یک دستگاه ضد سوء عملکرد داخلی باشد.همچنین می تواند با عایق های ستون بازدارنده افزایش برای نگهداری آسان نصب شود.

ساختار:

سوئیچ بار از سه بخش تشکیل شده است: ستون، پایه و تعلیق برای نصب، تثبیت و بلند کردن.

1. سوئیچ ولتاژ بالا نصب شده بر روی ستون با اتاق خاموش کردن قوس خلاء دارای عملکرد قطع پایدار و قابل اعتماد است.بدون نگهداری، اندازه کوچک، وزن کم و عمر طولانی.

2. سوئیچ بار یک ساختار کاملا بسته با عملکرد مهر و موم خوب، رطوبت و قابلیت های پیشگیری از شبنم را اتخاذ می کند، مناسب برای استفاده در مناطق با دمای بالا و مرطوب است.

3. سوئیچ بار می تواند به صورت دستی یا الکتریکی برای باز و بسته شدن کار کند و همچنین می تواند از راه دور کنترل شود.

4مکانیسم کار نوآورانه، ساده، قابل اعتماد در عمل، کوچک در اندازه و دارای یک عمر مکانیکی تا 10،000 عملیات است. موتور ذخیره انرژی یک موتور مقناطیس دائمی DC است،و سطح ولتاژ می تواند از -220V انتخاب شود، 110 ولت، 48 ولت، یا 24 ولت

کاربرد:

1. ایستگاه های فرعی: به طور معمول در ایستگاه های فرعی داخلی و خارجی برای محافظت و کنترل توزیع برق متوسط ولتاژ استفاده می شود.قطع کننده مدار خلاء تضمین قطع قابل اعتماد جریان خطا، جریان های بیش از حد و جریان های بار، حفاظت از تجهیزات ایستگاه فرعی.

2شرکت های صنعتی و معدن: قطع کننده خلاء ZW32-12 در سیستم های توزیع شرکت های صنعتی و معدن برای محافظت از موتورها، ترانسفورماتورها،و سایر تجهیزات الکتریکی از جریان بیش از حد و مدار کوتاهبه حفظ ثبات و ایمنی تامین برق در این تاسیسات کمک می کند.

3شبکه های برق روستایی: به دلیل توانایی مقاومت در برابر عملیات مکرر، قطع کننده خلاء برای استفاده در شبکه های برق روستایی مناسب است.امکان بخشیدن کارآمد شبکه برقعلاوه بر این، هنگامی که آن را با یک کنترل کننده مجهز می کند، امکان اتوماسیون شبکه توزیع را فراهم می کند و قابلیت اطمینان و کارایی سیستم برق روستایی را افزایش می دهد.

4ساختمان های تجاری: قطع کننده خلاء نیز در ساختمان های تجاری برای توزیع و حفاظت از برق استفاده می شود.جلوگیری از آسیب به تجهیزات و به حداقل رساندن زمان توقف.

5سیستم های راه آهن: قطع کننده خلاء ZW32-12 همچنین در سیستم های راه آهن برای محافظت و کنترل تجهیزات الکتریکی از جمله سیستم های سیگنال، منبع برق کششی،و ایستگاه های فرعیاین تضمین می کند که عملیات ایمن و قابل اعتماد زیرساخت های راه آهن، به کارایی و عملکرد کلی سیستم کمک می کند.

6صنعت نفت و گاز: قطع کننده تخلیه خلاء در صنعت نفت و گاز برای محافظت از تجهیزات الکتریکی در پالایشگاه ها، خط لوله ها و سیستم عامل های دریایی استفاده می شود.آن را تضمین عملیات امن در محیط های خطرناک و محافظت در برابر نقص های بالقوه الکتریکی.

پارامتر فنی:

ZW32-12

GW9-10
