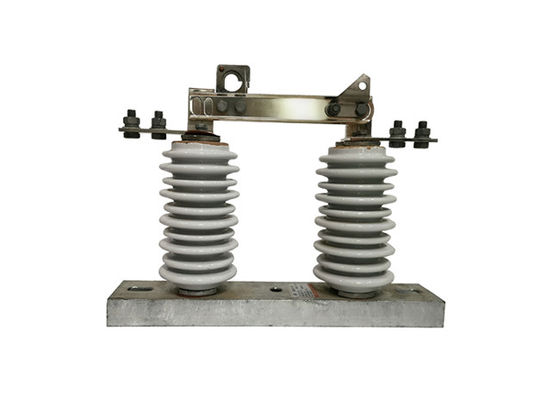

GW9-10/1000A پورسلین تک فاز ولتاژ بالا جدا کننده سوئیچ واکوم خارج از خانه جدا کننده

GW9-10/1000A پورسلین تک فاز ولتاژ بالا جدا کننده سوئیچ واکوم خارج از خانه جدا کننده

توضیحات محصول:

GW9-10/1000A Single Phase High Voltage Disconnect Switch یک سوئیچ الکتریکی است که برای جدا کردن یک مدار یک فاز ولتاژ بالا از منبع قدرت آن استفاده می شود.به طور معمول در سیستم های توزیع برق استفاده می شود تا وسیله ای امن برای قطع اتصال قدرت به یک بخش خاص از مدار برای نگهداری یا تعمیر فراهم کند.این سوئیچ معمولا شامل مجموعه ای از تماس هایی است که بسته می شود یا بسته می شود به صورت دستی یا خودکار، بسته به برنامه کاربردی.جریان می تواند از طریق مدار جریان داشته باشد، و وقتی سوئیچ باز است، مدار از منبع برق قطع می شود.

ساختار:

این محصول از پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است. یک انتهای چاقو از طریق بولت ها بر روی سر چاقو تماس پویا نصب می شود.و انتهای دیگر چاقو به طور جداگانه با سر تماس استاتیک متصل می شود، و هر طرف با فشار بهار فشرده سازی در یک وضعیت تماس خوب حفظ می شود. هر چاقو نوع شکلی است که نه تنها سطح تبعید گرما چاقو را افزایش می دهد،اما همچنین باعث کاهش افزایش دمای، و بهبود قدرت مکانیکی چاقو، ایجاد ثبات حرارتی پویا در برابر مدار کوتاه.قطعات قفل شده نصب شده در انتهای غیر چرخان چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک، دستگاه قفل باز را تشکیل می دهند، که وقتی ترمز بسته می شود، خود قفل می شود، به طوری که چاقوی ترمز به دلیل وزن خود یا اثر برق، به خودی خود سقوط نمی کند.که منجر به باز شدن ترمز بدون دلیل می شود..

عملیات:

1 آماده سازی:قبل از کار کردن سوئیچ، مدار باید از انرژی خارج شود و به درستی زمین گیر شود تا از هرگونه خطر الکتریکی جلوگیری شود. سوئیچ باید برای هرگونه نشانه آسیب یا فرسایش بررسی شود.
2 بسته شدن سوئیچ:برای بستن سوئیچ، اپراتور به صورت دستی یا از راه دور دستگیره سوئیچ یا اهرم کنترل را به حالت بسته منتقل می کند. این مدار را به منبع برق متصل می کند،اجازه دادن به جریان جریان از طریق مدار.
3 باز کردن سوئیچ:برای باز کردن سوئیچ، اپراتور به صورت دستی یا از راه دور دستگیره سوئیچ یا اهرم کنترل را به موقعیت باز منتقل می کند. این مدار را از منبع برق جدا می کند،قطع جریان جریان.
4 مدیریت قوس:هنگامی که سوئیچ باز می شود، یک قوس الکتریکی ممکن است بین تماس ها رخ دهد، که می تواند خطرناک باشد و باعث آسیب به سوئیچ شود.این سوئیچ ممکن است مجهز به دستگاه هایی مانند لوله های قوس یا کویل های انفجاری باشد..
5 ایمنی:کاربران سوئیچ های قطع ولتاژ بالا باید از روش های ایمنی مناسب برای جلوگیری از خطرات الکتریکی استفاده کنند. این ممکن است شامل استفاده از تجهیزات حفاظت شخصی، کار در تیم، استفاده از دستگاه های ایمنی،و به دنبال روش های قفل کردن / برچسب گذاری.
