1000A ولتاژ بالا GW9-10 جدا کننده 12kV با شکاف مدار خلاء در فضای باز به طور خودکار کار می کند
توضیحات محصول:
سوئیچ های قطع ولتاژ بالا نقش مهمی در سیستم های انتقال و توزیع برق دارند. توانایی آنها برای جدا کردن بخش های خاص شبکه برای نگهداری ضروری است.تعمیراتطراحی و ساخت این سوئیچ ها بر توانایی آنها در مقابله با ولتاژ و جریان های بالا متمرکز است.و همچنین در برابر شرایط محیط زیست سخت مقاومت می کنند.
انواع مختلفی از سوئیچ های قطع ولتاژ بالا، مانند سوئیچ های باز هوا، سوئیچ های غرق شده در روغن و سوئیچ های عایق گاز، بسته به کاربرد خاص مزایای مختلفی را ارائه می دهند.سوئیچ های بریک هوا رایج ترین هستند و برای قطع مدار به تماس های فیزیکی متکی هستند. سوئیچ های غوطه ور شده با روغن پر می شوند تا از قوس شدن جلوگیری شود ، و آنها را برای کاربردهای ولتاژ بالا مناسب می کند. سوئیچ های عایق گاز از گاز هکسا فلوراید گوگرد برای عایق استفاده می کنند.اجازه می دهد تا برای طراحی های فشرده تر.
کار و نگهداری سوئیچ های قطع ولتاژ بالا نیازمند پرسنل واجد شرایط با آموزش مناسب است.از جمله استفاده از تجهیزات محافظتی شخصی و رعایت پروتکل های تعطیلی / برچسب گذاری، برای جلوگیری از حوادث و اطمینان از ایمنی کارگران بسیار مهم است. نگهداری و آزمایش منظم نیز برای تأیید عملکرد مناسب و ایمنی این سوئیچ ها مهم است.
کاربرد:
1جداسازی زیر ایستگاه: در یک زیر ایستگاه، سوئیچ های جدا کننده ولتاژ بالا برای جدا کردن ترانسفورماتورها، قطع کننده های مدار و سایر تجهیزات از سیستم برق برای نگهداری یا تعمیر استفاده می شود.
2جداسازی خط انتقال: سوئیچ های جدا کننده ولتاژ بالا برای جدا کردن بخش هایی از خط انتقال ولتاژ بالا برای نگهداری، تعمیر یا جلوگیری از جریان برق در مواقع اضطراری استفاده می شوند.
3تغییر بانک خازن: در سیستم های برق با بانک های خازن، سوئیچ های جدا کننده ولتاژ بالا برای قطع بانک خازن از سیستم برق برای نگهداری یا تعمیر استفاده می شوند.
4کاهش بار: در صورت بیش از حد بار و یا دیگر شرایط اضطراری، سوئیچ های قطع ولتاژ بالا می توانند برای کاهش بار با قطع بخش های خاصی از سیستم برق استفاده شوند.
5جداسازی خطای: سوئیچ های قطع ولتاژ بالا برای جداسازی بخش های معیوب سیستم برق برای جلوگیری از آسیب به تجهیزات و اطمینان از پیوستگی منبع برق استفاده می شوند.
عملیات:
سوئیچ های قطع ولتاژ بالا بخش رسانا را از پایه با استفاده از یک عایق جدا می کند تا یک فاصله عایق کاری عادی را تضمین کند و بخش رسانا، عایق،و پایه به عنوان یک دستگاه سوئیچینگ یکپارچهوقتی در موقعیت باز است، شکاف قابل مشاهده ای وجود دارد و فاصله عایق مناسب برای مقاومت در برابر ولتاژ کاری عادی وجود دارد.می تواند به طور قابل اطمینان جریان کار عادی و جریان خطا مدار کوتاه را حمل کندبه دلیل وجود یک دستگاه مخصوص خاموش کردن قوس، می تواند فقط برای تغییر مدار با ولتاژ اما بدون بار استفاده شود.عملیات باز کردن و بستن با استفاده از یک قلاب عایق برای کشیدن یا فشار سوراخ گرد در interlock انجام می شود، باعث می شود که قلاب قفل پویا از هم جدا شود و با قلاب قفل استاتیک ارتباط برقرار کند.
ساختار:

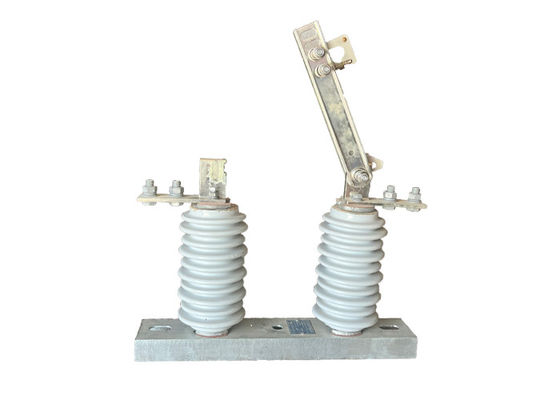

این محصول از پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است. یک انتهای چاقو از طریق بولت ها بر روی سر چاقو تماس پویا نصب می شود،و انتهای دیگر چاقو به طور جداگانه با سر تماس استاتیک متصل می شود، و هر طرف با فشار بهار فشرده سازی در یک وضعیت تماس خوب حفظ می شود. هر چاقو نوع شکلی است که نه تنها سطح تبعید گرما چاقو را افزایش می دهد،اما همچنین باعث کاهش افزایش دمای، و بهبود قدرت مکانیکی چاقو، ایجاد ثبات حرارتی پویا در برابر مدار کوتاه.قطعات قفل شده نصب شده در انتهای غیر چرخان چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک دستگاه قفل باز را تشکیل می دهند.، که وقتی ترمز بسته می شود، خود قفل می شود، به طوری که چاقوی ترمز به دلیل وزن خود یا اثر قدرت الکتریکی، به خودی خود سقوط نمی کند.که منجر به باز شدن ترمز بدون دلیل می شود..
محل قرار دادن:
رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:
قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در هنگام کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.
هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده خلاء و جداکننده اتصال اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.
ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار آن ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.
پارامترهای فنی:
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
جریان نامی |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H)GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s جریان مقاومت کوتاه مدت |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H)GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
سطح عایق نامی |
صاعقه ها مقاومت می کنند و ولتاژ بالاست |
قطب به زمین
(مثبت و منفی) |
kV |
75 |
شکستگی
(مثبت و منفی) |
85 |
فرکانس صنعتی و مقاومت در برابر ولتاژ
(1 دقیقه)
(ارزش واقعی) |
آزمایش خشک/آزمایش مرطوب |
قطب به زمین |
42 ((خشک)
34 ((رطوبت) |
| شکستگی |
48 ((خشک) |
| 48 ((خشک) |
48 ((خشک)
40 ((رطوبت) |
| 5 |
مقاومت مدار اصلی |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
طول عمر مکانیکی |
زمان |
50 |
| 50 |
80
|
