12kV 630A HV AC کارایی بالابرق جدا کردن سوئیچ Gb 1985-2014 خطر کم با قطع کننده مدار خلاء در فضای باز

12kV 630A HV AC کارایی بالابرق جدا کردن سوئیچ Gb 1985-2014 خطر کم با قطع کننده مدار خلاء در فضای باز

توضیحات محصول:

سوئیچ های قطع ولتاژ بالا قطعات اساسی در سیستم های انتقال و توزیع برق هستند.به این دلیل که آنها اجازه می دهند بخش های خاصی از شبکه را برای کارهای تعمیر و نگهداری جدا کنند.آنها همچنین می توانند برای جدا کردن بخش هایی از شبکه در صورت نقص یا سایر شرایط غیرطبیعی استفاده شوند.

این سوئیچ ها برای کنترل ولتاژ و جریان های بالا طراحی شده اند و به طور معمول از مواد ماندگار و قوی مانند فولاد ضد زنگ، آلومینیوم یا مس ساخته شده اند.اونا براي مقاومت در برابر شرایط سخت محیطي طراحی شده اند، مانند دماهای شدید، باد های قوی و باران های شدید.

انواع مختلفی از سوئیچ های قطع ولتاژ بالا وجود دارد، از جمله سوئیچ های باز هوا، سوئیچ های غوطه ور شده در روغن و سوئیچ های عایق گاز. سوئیچ های باز هوا رایج ترین نوع هستند،و آنها با استفاده از مجموعه ای از تماس هایی که به طور فیزیکی جدا در هنگام باز کردن سوئیچ کار kسوئیچ های غرق شده در روغن معمولاً در کاربردهای ولتاژ بالا استفاده می شوند و با روغن پر می شوند تا هنگام باز کردن سوئیچ از قوس شدن جلوگیری شود.سوئیچ های عایق گاز از گاز هکسا فلوراید گوگرد برای عایق کردن تماس های سوئیچ استفاده می کنند، که اجازه می دهد تا برای طراحی سوئیچ های کوچکتر و فشرده تر.

کلید های قطع ولتاژ بالا باید توسط پرسنل واجد شرایط و آموزش دیده مورد استفاده و نگهداری قرار گیرند.از جمله استفاده از تجهیزات محافظتی مناسب و پیروی از روش های قفل کردن یا برچسب گذاری برای جلوگیری از انرژی تصادفی تجهیزاتنگهداری منظم و آزمایش سوئیچ های قطع ولتاژ بالا نیز برای اطمینان از عملکرد مناسب و استفاده ایمن آنها مهم است.

محل قرار دادن:

رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:

قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در هنگام کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.

هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده خلاء و جداکننده اتصال اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.

ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار آن ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.

ساختار:

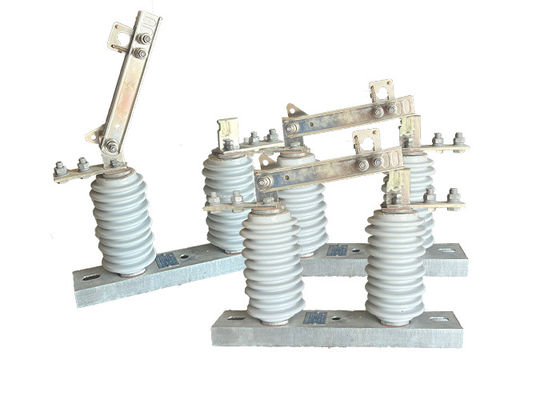

محصولی که در حال توصیف است از یک پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است.چاقو در سر چاقو تماس پویا از طریق بولت نصب شده و به طور جداگانه با سر تماس ثابت متصل استهر دو طرف به وسیله فشار بهار فشرده سازی در یک حالت تماس خوب نگهداری می شوند.که سطح تبعید گرما را افزایش می دهد و افزایش درجه حرارت را کاهش می دهداین به قدرت مکانیکی چاقو کمک می کند و آن را در برابر مدار کوتاه به طور پویا پایدار می کند.
قطعات قفل شده نصب شده در انتهای غیر چرخش چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک، دستگاه قفل باز کننده را تشکیل می دهند. هنگامی که ترمز بسته شود،دستگاه خود قفل می شود، پس چاقوی ترمز به دلیل وزن خود یا اثر قدرت الکتریکی که می تواند باعث باز شدن ترمز بدون دلیل شود، نمی افتد.
این محصول به طور معمول در سیستم های انتقال و توزیع برق استفاده می شود و نقش مهمی در تضمین عملکرد مناسب شبکه برق دارد.هنگام کار با این سوئیچ ها باید روش های ایمنی مناسب را دنبال کنید، و فقط باید به پرسنل واجد شرایط و آموزش دیده اجازه داده شود تا آنها را کار کنند و نگهداری کنند.

مزیت:

1ساختار ساده: سوئیچ جداسازی با یک ساختار ساده طراحی شده است، که درک و استفاده از آن را آسان می کند.

نگهداری کم: به دلیل طراحی و ساخت آن، سوئیچ جداسازی نیاز به نگهداری حداقل دارد و نیاز به بازرسی و تعمیرات مکرر را کاهش می دهد.

2خطی بودن شکستن و بسته شدن بالا: سوئیچ جداسازی دارای خطی بودن شکستن و بسته شدن عالی است که عملکرد صاف و قابل اعتماد را در طول عملیات سوئیچ تضمین می کند.

3قابلیت اطمینان بالا: سوئیچ برای ارائه عملکرد قابل اعتماد ساخته شده است، به حداقل رساندن خطر خرابی یا شکست در طول کار.

4قابل مقایسه با استانداردهای بین المللی: سوئیچ جداکننده سری GW9-12 ((W) سطح محصولات مشابه را در داخل و خارج از کشور برآورده می کند یا از آن فراتر می رود.تضمین سازگاری و رقابت در بازار.

کاربرد:

1شبکه های برق: سوئیچ جداکننده عمودی ولتاژ بالا یک جزء حیاتی در شبکه های برق است که برای جدا کردن بخش هایی از خط انتقال برای نگهداری یا تعمیر استفاده می شود.این کمک می کند تا اطمینان حاصل شود که شبکه برق همچنان فعال و قابل اعتماد است، حتی در طول فعالیت های تعمیر و نگهداری.

2ایستگاه های فرعی الکتریکی: سوئیچ جداکننده عمودی ولتاژ بالا نیز به طور معمول در ایستگاه های فرعی الکتریکی استفاده می شود.در صورتی که برای جدا کردن ترانسفورماتورهای فردی یا سایر تجهیزات برای تعمیر و نگهداری استفاده می شوداین کمک می کند تا اطمینان حاصل شود که ایستگاه فرعی حتی در طول فعالیت های تعمیر و نگهداری نیز عملیاتی و قابل اعتماد باقی می ماند.

3سیستم های انرژی تجدید پذیر: سوئیچ جداکننده عمودی ولتاژ بالا نیز در سیستم های انرژی تجدید پذیر مانند نیروگاه های بادی و خورشیدی استفاده می شود.برای جدا کردن بخش هایی از خط انتقال برای تعمیر و نگهداریاین کمک می کند تا اطمینان حاصل شود که سیستم انرژی تجدید پذیر حتی در طول فعالیت های تعمیر و نگهداری نیز عملیاتی و قابل اعتماد باقی می ماند.

حالت:

1ارتفاع از 1000 متر بیشتر نیست

2دمای هوای محیط: حداکثر + 40 درجه سانتیگراد ؛حداقل: منطقه عمومی -30 درجه سانتیگراد، پاراموس -40 درجه سانتیگراد

3. فشار باد بیش از 700Pa نیست. ((معادل سرعت باد 34m/s)

4شدت زلزله از 8 درجه بالاتر نيست

5وضعیت کاری بدون لرزش های شدید مکرر است.

6محل نصب جداکننده های معمولی باید از گاز، پاشنه های شیمیایی دود، مه نمک و گرد و غبار دور باشد.

و سایر مواد انفجاری و خوردنی که به شدت بر قابلیت عایق و هدایت عایق کننده تأثیر می گذارد

7نوع جدا کننده ضد آلودگی برای منطقه هدایت کثیف شدید اعمال می شود، با این حال، آن را باید هیچ مواد انفجاری و مواد باعث آتش
