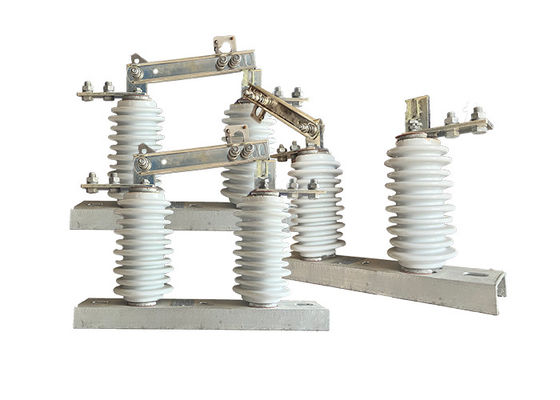

سوئیچ قطع ولتاژ بالا هماهنگ با شکاف مدار خلاء خاکستری رنگ 12-36kV Loadbuster سوئیچ قطع

سوئیچ قطع ولتاژ بالا هماهنگ با شکاف مدار خلاء خاکستری رنگ 12-36kV Loadbuster سوئیچ قطع

توضیحات محصول:

سوئیچ های قطع ولتاژ بالا به طور معمول در سیستم های انتقال و توزیع ولتاژ بالا برای جدا کردن بخش های شبکه برای تعمیرات و نگهداری استفاده می شوند.آنها همچنین به عنوان یک دستگاه ایمنی برای محافظت از کارگران در برابر خطرات الکتریکی استفاده می شود، مانند تماس تصادفی با قسمت های زنده سیستم.

آنها برای تحمل ولتاژ و جریان های بالا طراحی شده اند و اغلب در مکان های بیرونی نصب می شوند، جایی که آنها در معرض شرایط محیطی خشن مانند دمای شدید، باد,باران و گرد و غبار. بنابراین، آنها ساخته شده برای تحمل این شرایط و اغلب از مواد ماندگار مانند فولاد یا آلومینیوم ساخته شده است.

سوئیچ های قطع ولتاژ بالا بسته به کاربرد خاص و الزامات، در انواع و پیکربندی های مختلف وجود دارند. به عنوان مثال، برخی از سوئیچ های قطع اتصال برای استفاده در داخل خانه طراحی شده اند،در حالی که برخی دیگر برای استفاده در فضای باز مناسب هستندبرخی از آن ها برای کار دستی طراحی شده اند، در حالی که برخی دیگر خودکار هستند و می توانند از راه دور کار کنند.

علاوه بر عملکرد اصلی خود به عنوان جداسازی مدارها، سوئیچ های قطع نیز دارای ویژگی های مهم دیگری هستند، مانند ارائه یک نشانه بصری از وضعیت آنها (باز یا بسته) ،و اطمینان حاصل کنید که مدار در هنگام باز کردن عایق انرژی ندارد.

محل قرار دادن:

رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:

قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در هنگام کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.

هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده خلاء و جدا کننده اتصال اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.

ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.

ساختار:

این محصول از پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است. یک انتهای چاقو از طریق بولت ها بر روی سر چاقو تماس پویا نصب می شود.و انتهای دیگر چاقو به طور جداگانه با سر تماس استاتیک متصل می شود، و هر طرف با فشار بهار فشرده سازی در یک وضعیت تماس خوب حفظ می شود. هر چاقو نوع شکلی است که نه تنها سطح تبعید گرما چاقو را افزایش می دهد،اما همچنین باعث کاهش افزایش دمای، و بهبود قدرت مکانیکی چاقو، ایجاد ثبات حرارتی پویا در برابر مدار کوتاه.قطعات قفل شده نصب شده در انتهای غیر چرخان چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک، دستگاه قفل باز را تشکیل می دهند، که وقتی ترمز بسته می شود، خود قفل می شود، به طوری که چاقوی ترمز به دلیل وزن خود یا اثر برق، به خودی خود سقوط نمی کند.که منجر به باز شدن ترمز بدون دلیل می شود..

خطرات ایمنی:

1شوک الکتریکی: سوئیچ های قطع ولتاژ بالا می توانند اگر به درستی مورد استفاده قرار نگیرند، شوک الکتریکی بالقوه کشنده را ایجاد کنند.این می تواند اتفاق می افتد اگر سوئیچ به درستی جدا قبل از آن باز شده است و یا اگر یک مشکل در تجهیزات وجود دارد.

2فلش قوس: هنگامی که سوئیچ های قطع ولتاژ بالا باز می شوند، می تواند یک فلش قوس رخ دهد که می تواند مقدار قابل توجهی انرژی را به شکل گرما، نور و فشار آزاد کند. این می تواند باعث سوختگی شود،آسیب چشم، و جراحت های دیگر.

3خرابی تجهیزات: اگر کلید های قطع ولتاژ بالا به درستی نگهداری نشوند یا اگر بیش از حد بار داشته باشند، می توانند از کار بروند. این می تواند منجر به آسیب به تجهیزات، آتش سوزی الکتریکی و سایر خطرات شود.

4خطرات زیست محیطی: سوئیچ های قطع ولتاژ بالا اغلب در محیط های بیرونی قرار دارند، جایی که می توانند در معرض شرایط آب و هوایی شدید مانند باد شدید، باران شدید،و صاعقه هااین شرایط می تواند خطرات ایمنی اضافی را برای پرسنلی که تجهیزات را کار می کنند یا نگهداری می کنند ایجاد کند.

عملکرد:

عملکرد اصلی یک عایق الکتریکی ولتاژ بالا این است که عایق الکتریکی بین هدایت کننده ولتاژ بالا AC و ساختار پشتیبانی را فراهم کند.و برای حمایت از وزن هدایت کنندهآن را برای مقاومت در برابر سطوح بالا از ولتاژ و جریان الکتریکی طراحی شده است و به طور معمول از مواد است که به شدت مقاوم به قوس الکتریکی و خوردگی ساخته شده است،مانند پورسلین یا پلیمر.

کاربرد:

1عایق بندی: هنگامی که سوئیچ عایق کننده در موقعیت باز است، یک شکاف فیزیکی در مدار الکتریکی ایجاد می کند.که به طور الکتریکی بخش خط انتقال را در هر دو طرف سوئیچ جدا می کنداین مانع از جریان انرژی الکتریکی از طریق خط می شود، که می تواند به محافظت در برابر آسیب به تجهیزات پایین جریان سوئیچ کمک کند.

2حفاظت از افزایش: سوئیچ جدا کننده اغلب در کنار گیرنده های افزایش استفاده می شود،که برای محافظت در برابر افزایش ولتاژ ناشی از صاعقه زدن یا سایر اختلالات الکتریکی طراحی شده اندترکیب سوئیچ جدا کننده و گیرنده های افزایش انرژی به محافظت در برابر آسیب به تجهیزات کمک می کند با تغییر مسیر انرژی برق اضافی از خط انتقال.

3ایمنی تعمیرات: با ایجاد یک شکستن قابل مشاهده در خط انتقال، سوئیچ جدا کننده کمک می کند تا اطمینان حاصل شود که پرسنل تعمیرات می توانند بدون خطر ضربه الکتریکی در خط کار کنند.این به حفاظت از تجهیزات و افرادی که روی آن کار می کنند کمک می کند.

پارامترهای فنی:
