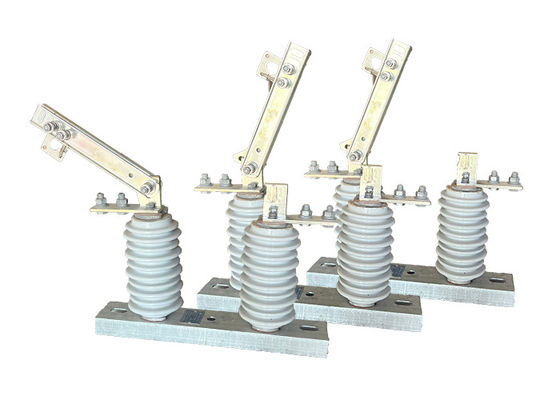

سوئیچ قطع برق S&C Loadbuster سوئیچ قطع ولتاژ بالا بر روی سیستم انرژی تجدید پذیر
توضیحات محصول:
سوئیچ قطع ولتاژ بالا یک نوع سوئیچ الکتریکی است که برای جدا کردن یک بخش از یک خط انتقال برق برای نگهداری یا تعمیر استفاده می شود.معمولا در سیستم های الکتریکی ولتاژ بالا استفاده می شود، مانند آنهایی که توسط شرکت های برق برای انتقال برق در مسافت های طولانی استفاده می شوند.
این سوئیچ بر روی یک سازه فوقانی مانند یک برج انتقال یا قطب نصب شده است و برای مقاومت در برابر شرایط زیست محیطی سخت در سیستم های الکتریکی در فضای باز طراحی شده است.داراي يک عمودي، یا حرکت بالا و پایین برای اتصال یا جدا کردن تماس های سوئیچ، که به طور معمول از مس یا سایر مواد رسانا ساخته شده است.
سوئیچ قطع اتصال برای ایجاد یک شکستن قابل مشاهده در خط انتقال طراحی شده است، به کارکنان تعمیر و نگهداری اجازه می دهد تا بدون خطر ضربه الکتریکی یا آسیب به تجهیزات به طور ایمن در خط کار کنند.اغلب در کنار سایر وسایل ایمنی استفاده می شودبرای محافظت از سیستم الکتریکی و افرادی که روی آن کار می کنند.
به طور کلی، سوئیچ قطع ولتاژ بالا یک جزء مهم از سیستم های انتقال برق مدرن است که عملکرد قابل اعتماد و ایمن شبکه الکتریکی را تضمین می کند.
ویژگی:
1ادغام سوئیچ گیر: سوئیچ های جداکننده ولتاژ بالا معمولاً در سیستم های سوئیچ گیر ادغام می شوند که شامل سایر دستگاه های محافظتی مانند قطعات مدار، فیوز ها و رله ها می شوند.این ادغام اجازه می دهد تا کنترل جامع و حفاظت از مدار ولتاژ بالا، تضمین عملیات ایمن و کارآمد.
2عملکرد از راه دور: بسیاری از سوئیچ های جداکننده ولتاژ بالا مجهز به قابلیت های عملکرد از راه دور هستند که به آنها امکان کنترل از یک مکان متمرکز را می دهد.این ویژگی باعث افزایش راحتی و ایمنی می شود زیرا نیاز به کار دستی در محیط های بالقوه خطرناک را از بین می برد.
3سرکوب قوس: سوئیچ های جدا کننده ولتاژ بالا برای سرکوب شکل گیری و گسترش قوس های الکتریکی در هنگام باز کردن یا بستن سوئیچ طراحی شده اند. تکنیک های سرکوب قوس،مانند استفاده از قوس های قوس یا اتاق های خاموش کردن قوس، به حداقل رساندن خطر آسیب به سوئیچ و تجهیزات اطراف و همچنین کاهش احتمال حوادث الکتریکی کمک می کند.
4تشخیص خطا: برخی از سوئیچ های جدا کننده ولتاژ بالا مجهز به مکانیسم های تشخیص خطا هستند که می توانند شرایط غیرطبیعی مانند جریان بیش از حد یا ولتاژ را تشخیص دهند.و باز کردن سوئیچ اتوماتیکاین قابلیت حفاظت کلی مدار را با جدا کردن سریع بخش معیوب و جلوگیری از آسیب بیشتر افزایش می دهد.
5مدل سازی و مقیاس پذیری: سوئیچ های جداکننده ولتاژ بالا اغلب به صورت ماژولار طراحی می شوند و امکان نصب، تعویض یا گسترش آسان در سیستم الکتریکی را فراهم می کنند.این مدولاریت امکان انعطاف پذیری و مقیاس پذیری را فراهم می کند، که این امکان را فراهم می کند تا سیستم را به نیازهای عملیاتی در حال تغییر تطبیق دهد.
خطر ایمنی:
1شوک الکتریکی: سوئیچ های قطع ولتاژ بالا می توانند اگر به درستی مورد استفاده قرار نگیرند، شوک الکتریکی بالقوه کشنده را ایجاد کنند.این می تواند اتفاق می افتد اگر سوئیچ به درستی جدا قبل از آن باز شده است و یا اگر یک مشکل در تجهیزات وجود دارد.
2فلش قوس: هنگامی که سوئیچ های قطع ولتاژ بالا باز می شوند، می تواند یک فلش قوس رخ دهد که می تواند مقدار قابل توجهی انرژی را به شکل گرما، نور و فشار آزاد کند. این می تواند باعث سوختگی شود،آسیب چشم، و جراحت های دیگر.
3خرابی تجهیزات: اگر کلید های قطع ولتاژ بالا به درستی نگهداری نشوند یا اگر بیش از حد بار داشته باشند، می توانند از کار بروند. این می تواند منجر به آسیب به تجهیزات، آتش سوزی الکتریکی و سایر خطرات شود.
4خطرات زیست محیطی: سوئیچ های قطع ولتاژ بالا اغلب در محیط های بیرونی قرار دارند، جایی که می توانند در معرض شرایط آب و هوایی شدید مانند باد شدید، باران شدید،و صاعقه هااین شرایط می تواند خطرات ایمنی اضافی را برای پرسنلی که تجهیزات را کار می کنند یا نگهداری می کنند ایجاد کند.
پي اس
برای به حداقل رساندن خطرات مرتبط با سوئیچ های قطع ولتاژ بالا، پیروی از روش های ایمنی مناسب، از جمله استفاده از تجهیزات حفاظت شخصی مناسب، مهم است.به دنبال روش های قفل کردن و خارج کردن، و اطمینان حاصل شود که تنها پرسنل واجد شرایط و آموزش دیده مجاز به کار و نگهداری تجهیزات هستند.نگهداری و آزمایش منظم تجهیزات همچنین می تواند به کاهش خطر خرابی تجهیزات و سایر خطرات کمک کند.
عملکرد:
عملکرد اصلی یک عایق الکتریکی ولتاژ بالا این است که عایق الکتریکی بین هدایت کننده ولتاژ بالا AC و ساختار پشتیبانی را فراهم کند.و برای حمایت از وزن هدایت کنندهآن را برای مقاومت در برابر سطوح بالا از ولتاژ و جریان الکتریکی طراحی شده است و به طور معمول از مواد است که به شدت مقاوم به قوس الکتریکی و خوردگی ساخته شده است،مانند پورسلین یا پلیمر.
حالت:
1حداکثر ارتفاع برای نصب نباید بیش از 1000 متر باشد.
2دمای هوای محیط نباید بیش از +40 درجه سانتیگراد باشد و در مناطق عمومی نباید کمتر از -30 درجه سانتیگراد باشد. در مناطق پاراموس نباید کمتر از -40 درجه سانتیگراد باشد.
3فشار باد نباید بیش از 700Pa باشد که مربوط به سرعت باد 34m/s است.
4جدا کننده بايد قادر به مقاومت در برابر زلزلهاي 8 درجه باشد
5جداکننده باید در مکانی نصب شود که لرزش های شدید مکرر وجود نداشته باشد.
6برای جداکننده های معمولی، باید از گاز، دود، رسوب شیمیایی، مه نمک، گرد و غبار،و سایر مواد انفجاری و خوردنی که می توانند به طور جدی بر قابلیت عایق بندی و هدایت عایق تاثیر بگذارند.
7جداکننده های ضد آلودگی مناسب استفاده در مناطق بسیار کثیف هدایت هستند، اما آنها نباید در مناطق با مواد منفجره یا آتش زا نصب شوند.
پارامترهای فنی:
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
جریان نامی |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H)GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s جریان مقاومت کوتاه مدت |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H)GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
سطح عایق نامی |
صاعقه ها مقاومت می کنند و ولتاژ بالاست |
قطب به زمین
(مثبت و منفی) |
kV |
75 |
شکستگی
(مثبت و منفی) |
85 |
فرکانس صنعتی و مقاومت در برابر ولتاژ
(1 دقیقه)
(ارزش واقعی) |
آزمایش خشک/آزمایش مرطوب |
قطب به زمین |
42 ((خشک)
34 ((رطوبت) |
| شکستگی |
48 ((خشک) |
| 48 ((خشک) |
48 ((خشک)
40 ((رطوبت) |
| 5 |
مقاومت مدار اصلی |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
طول عمر مکانیکی |
زمان |
50 |
| 50 |
| 80 |
