630A 1250A بخش ساز الکتریکی 10000 بار با سنسورهای دنباله صفر

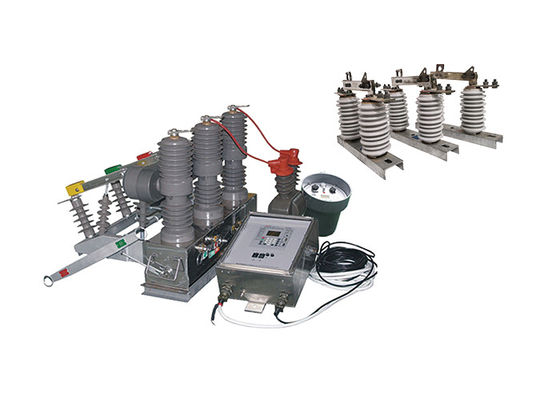

بخش ساز برق ولتاژ بالا با سنسورهای صفر دنباله ای که با هوک استیک بیرونی مطابقت دارد

توضیحات محصول:

بخش ساز الکتریکی ZW32-12 به طور خاص برای محیط های بیرونی طراحی شده است.اجازه می دهد که آن را به مقاومت در برابر شرایط آب و هوایی مختلف مانند باراناین امر عملکرد قابل اعتماد و طول عمر را در دستگاه های بیرونی تضمین می کند.

قادر به شکستن و بستن جریان های بارگذاری، جریان های بیش از حد و جریان های مدار کوتاه در سیستم های الکترونیکی است.اطمینان از ایمنی و عملکرد مناسب سیستم برق.

علاوه بر ایستگاه های فرعی، ZW32-12 sectionaliser الکتریکی در شرکت های صنعتی و معدن استفاده گسترده ای دارد.این سیستم حفاظت و کنترل قابل اعتماد در سیستم های توزیع این تاسیسات را فراهم می کند، محافظت از موتورها، ترانسفورماتورها و سایر تجهیزات الکتریکی از جریان بیش از حد و مدار کوتاه.این امر به حفظ یک منبع برق پایدار و امن در عملیات صنعتی و معدن کمک می کند.

این دستگاه به طور خاص برای مدیریت عملیات مکرر در شبکه های برق روستایی طراحی شده است. این دستگاه به عنوان یک سوئیچ قسمتی عمل می کند و امکان تقسیم شبکه برق را فراهم می کند.,امکان اتوماسیون شبکه توزیع را فراهم می کند و قابلیت اطمینان و کارایی سیستم برق روستایی را افزایش می دهد.

با نصب یک کنترل کننده، ZW32-12 می تواند به طور یکپارچه در عملیات شبکه برق ادغام شود.و اتوماسیون شبکه توزیع، بهینه سازی عملکرد سیستم و تسهیل مدیریت انرژی کارآمد.

معرفي کنترل کننده:

1. ارتباطات پیشرفته و نظارت از راه دور: ZW32-12 sectionaliser الکتریکی مجهز به یک رابط ارتباطی 485/232 است، که امکان ادغام یکپارچه در سیستم های نظارت را فراهم می کند.همچنین می تواند از طریق فیبر نوری یا ارتباطات بی سیم برای نظارت از راه دور متصل شوداین امر امکان نظارت در زمان واقعی بر وضعیت، عملکرد و شرایط خطای قطع کننده را فراهم می کند و نگهداری فعال و رفع مشکل را آسان می کند.

2عملکرد شتاب پس از بازپوشیدن: در صورت نقص دائمی، ZW32-12 دارای یک عملکرد خودکار شتاب است.این بدان معنی است که اگر نقص پس از بازپرداخت ادامه یابد، قطع کننده به طور خودکار با افزایش سرعت حرکت می کند، محافظت بیشتر در برابر نقص های مداوم و به حداقل رساندن آسیب های احتمالی به سیستم را فراهم می کند.

3زمان تاخیر بازپوشیدن قابل تنظیم: بخش ساز الکتریکی ZW32-12 اجازه تنظیم زمان تاخیر بازپوشیدن را می دهد.این ویژگی انعطاف پذیری را در تنظیم عملیات بازپرداخت بر اساس الزامات خاص سیستم قدرت فراهم می کند.این امکان را برای بهینه سازی پاسخ سیستم به سناریوهای مختلف خطا و بهبود قابلیت اطمینان کلی سیستم فراهم می کند.

4طراحی ضد سوء استفاده و عملکرد ضد پرش: بخش ساز الکتریکی ZW32-12 شامل یک طراحی ضد سوء استفاده برای مدار بسته شدن پرش است.این طراحی جلوگیری از بسته شدن تصادفی یا ناخواسته قطعات مدارعلاوه بر این، شامل یک عملکرد ضد پرش است، که اطمینان حاصل می کند که قطع کننده در یک موقعیت بسته پایدار باقی می ماند، خطر تصادف ناگهانی ناشی از عوامل خارجی را کاهش می دهد.

5. تبعیض خطا با جریان صفر دنباله:ZW32-12 sectionaliser الکتریکی مجهز به توانایی برای تشخیص بین خطاهای درون منطقه و خارج از منطقه با استفاده از تجزیه و تحلیل جریان صفر دنبالهاین امر اجازه می دهد تا تشخیص دقیق نقص، اجازه می دهد تا جداسازی سریعتر و دقیق تر نقص و به حداقل رساندن تاثیر بر سیستم برق.

6. سوئیچ کنترل از راه دور برای جلوگیری از سوء استفاده: ZW32-12 بخش برقی شامل یک سوئیچ کنترل از راه دور با طراحی خاص برای جلوگیری از سوء استفاده است.این ویژگی تضمین می کند که عملیات از راه دور به طور ایمن انجام می شود و خطر تصادفی یا اقدامات ناخواسته را کاهش می دهد..

ساختار:

1قطع کننده خلاء: قطع کننده خلاء جزء اصلی قطع کننده مدار است.این یک اتاق مهر و موم است که حاوی تماس و استفاده از خلاء برای خاموش کردن قوس تولید شده در طول قطع مدار. قطع کننده خلاء باعث می شود شکستن و ساخت مدارهای الکتریکی قابل اعتماد و کارآمد باشد.

2مکانیسم عملیاتی: مکانیسم عملیاتی مسئول باز کردن و بستن تماس های قطع کننده مدار است.و ارتباطات مرتبط۳. مکانیسم کار می تواند دستی یا موتوری باشد، بسته به مدل خاص قطع کننده.

4پنل کنترل: پنل کنترل دارای دستگاه های کنترل و نظارت برای قطعات مدار است. شامل سوئیچ های کنترل، شاخص ها و رله های محافظت می شود.پنل کنترل اجازه می دهد تا برای کنترل دستی از قطع کننده مدار، و همچنین نظارت بر وضعیت و عملکردهای حفاظت آن.

5سیستم عایق بندی: سیستم عایق بندی قطع کننده خلاء ZW32-12 عایق بندی الکتریکی بین قطعات فعال و اجزای زمین را تضمین می کند.مانند بش های عایق کننده، موانع عایق و پشتیبانی عایق، برای جلوگیری از قوس الکتریکی و اطمینان از عملکرد ایمن قطع کننده.

6محفظه: قطع کننده در محفظه ای قرار دارد که حفاظت مکانیکی و عایق محیط زیست را فراهم می کند. محفظه به طور معمول از مواد با کیفیت بالا ساخته شده است.مانند فلز یا مواد کامپوزیتبرای اطمینان از دوام و محافظت در برابر تأثیرات خارجی.

7تماس های کمکی: قطع کننده خلاء ZW32-12 ممکن است شامل تماس های کمکی برای کنترل کمکی و اهداف سیگنال باشد. این تماس ها می توانند برای نشان دادن از راه دور، مدارهای کنترل استفاده شوند.,يا با ساير وسايل متصل ميشه.

حالت:

1سازگاری با ارتفاعات بالا: قطع کننده خلاء ZW32-12 برای کار با اطمینان در ارتفاعات تا 2000 متر طراحی شده است.به طور خاص برای مقاومت در برابر شرایط محیطی منحصر به فرد مرتبط با تاسیسات ارتفاع بالا طراحی شده است، اطمینان از عملکرد و ایمنی آن در چنین تنظیماتی.

2طیف گسترده ای از دما: قطع کننده مدار ZW32-12 قادر به کار در طیف گسترده ای از دما هوای محیطی از -45 °C تا +40 °C است.برای تحمل دماهای شدید و حفظ عملکردش ساخته شده است، محافظت و کنترل قابل اعتماد حتی در شرایط آب و هوایی سخت را فراهم می کند.تضمین بیشتر مناسب بودن آن برای محیط های دمایی پویا.

3مقاومت در برابر باد: با محدودیت سرعت باد تا 35 متر در ثانیه، قطع کننده مدار ZW32-12 مقاومت باد عالی را نشان می دهد.می تواند در برابر باد های شدید که معمولا در دستگاه های مختلف در فضای باز دیده می شود مقاومت کند، از جمله ایستگاه های فرعی و سیستم های توزیع برق. این ویژگی ثبات و قابلیت اطمینان عملکرد قطع کننده را حتی در شرایط باد دار تضمین می کند.

4مقاومت در برابر محیط های خشن: قطع کننده مدار ZW32-12 برای نصب در محیط هایی طراحی شده است که از مواد شیمیایی خطرناک قابل احتراق، انفجاری، مواد خوردنی،و لرزش های شدیداز مواد مقاوم در برابر خوردگی ساخته شده است و می تواند در شرایط سخت مقاومت کند و طول عمر و عملکرد آن را در محیط های صنعتی یا بیرونی سخت تضمین کند.

پارامتر فنی:

اين اثر دو برابر ميشه وقتي که از قطع کننده هاي مدار با جدا کننده ي عزل استفاده بشه
