قطعات الکتریکی خلاء قدرتمند AC کنترل از راه دور به طور خودکار با ولتاژ بالا هوک استیک عمودی کار می کند

کنترل از راه دور AC سکشنلایزر برقی وکیوم قدرتمند که به طور خودکار با قلاب عمودی ولتاژ بالا کار می کند

توضیحات محصول:

قطعه ساز الکتریکی خلاء ZW20-12(F) محصول جدیدی است که چندین عملکرد را در یک دستگاه هوشمند ترکیب می کند.این دستگاه دارای قابلیت های خلاء شکن، سوئیچ بار خلاء، بازگیر و سکشنالیزر است که تطبیق پذیری و کارایی را در کاربردهای مختلف ارائه می دهد.

اجزای اصلی سوئیچ بار مرزی شامل یک خلاء شکن، یک کنترل کننده CH-40 و یک ترانسفورماتور ولتاژ خارجی است.قطع کننده خلاء قطع مطمئن مدار را تضمین می کند، در حالی که کنترلر CH-40 عملکردهای حفاظتی، کنترل و ارتباطی پیشرفته ای را ارائه می دهد.یک ترانسفورماتور ولتاژ خارجی، که برای شبکه های حلقه ای خط اتوماسیون توزیع اختیاری است، می تواند برای اتصالات دو طرفه PT (ترانسفورماتور پتانسیل) استفاده شود.

این محصول در شبکه های حلقه فضایی شبکه برق شهری و روستایی 10 کیلو ولت و 13 کیلو ولت کاربرد گسترده ای پیدا می کند.این به عنوان یک کلید قطع کننده، سوئیچ تماسی و دستگاه سوئیچ خودکار برای استقرار بار خط در شبکه های حلقه عمل می کند.علاوه بر این، می تواند به عنوان یک سوئیچ مرزی (معمولاً به عنوان نگهبان شناخته می شود) در خطوط منبع تغذیه انشعاب، و همچنین به عنوان رکلوزر و قطعه ساز در شبکه های توزیع بالای سر عمل کند.

قطعه ساز الکتریکی خلاء قابلیت های مدیریت از راه دور را ارائه می دهد که نظارت و کنترل کارآمد را ممکن می سازد.این عملکردهای حفاظتی و کنترلی را همراه با ویژگی های ارتباطی شامل می شود که ادغام یکپارچه در سیستم های اتوماسیون توزیع را تسهیل می کند.

این دستگاه از مکانیسم‌های تشخیص و قضاوت قابل اعتمادی استفاده می‌کند، از جمله توانایی تشخیص جریان توالی صفر در سطح mA و جریان‌های اتصال کوتاه بین فازها.این امکان حذف خودکار عیوب اتصال زمین تک فاز و خطاهای اتصال کوتاه فاز به فاز را فراهم می کند و قابلیت های مدیریت خطای سیستم را افزایش می دهد.

کلید اصلی قطعه ساز الکتریکی خلاء از فناوری قوس خلاء استفاده می کند، در حالی که سیستم عایق از عایق گاز مخلوط SF6 و N2 استفاده می کند.این محصول از فناوری‌های آب‌بندی گاز، ضد انفجار و سیستم‌های عایق از ژاپن، آلمان و فرانسه استفاده می‌کند که عملکرد کلی آب‌بندی عالی را تضمین می‌کند.محفظه داخلی با گاز مخلوط SF6 و N2 پر شده است که از نشتی جلوگیری می کند و اطمینان می دهد که عملکرد دستگاه تحت تأثیر محیط خارجی قرار نمی گیرد.

مکانیسم عملکرد فنر سوئیچ بار مرزی با در نظر گرفتن کوچک‌سازی و بهینه‌سازی عملکرد طراحی شده است که در نتیجه قابلیت اطمینان عملکرد بالاتری نسبت به مکانیزم‌های فنری سنتی دارد.این بهبود طراحی، کارایی عملیاتی و طول عمر کلی دستگاه را افزایش می دهد.

قلاب عمودی GW9-10 یک کلید الکتریکی است که برای جداسازی بخشی از شبکه یا سیستم الکتریکی از بقیه سیستم برای اهداف تعمیر و نگهداری طراحی شده است.معمولاً در سیستم های انتقال و توزیع برق ولتاژ بالا استفاده می شود.

سوئیچ طوری طراحی شده است که در شرایط عادی یا غیرعادی مانند خطا یا جریان بیش از حد باز و بسته شود.هنگامی که سوئیچ باز است، به طور فیزیکی بخش سیستم را از بقیه شبکه جدا می کند و از جریان برق به آن بخش جلوگیری می کند.

کلیدهای قطع کننده ولتاژ بالا معمولاً برای کار در ولتاژهای بین 600 ولت تا 765000 ولت طراحی شده اند و می توانند به صورت دستی یا خودکار کار کنند.آنها معمولاً در پست ها یا روی تیرهای برق نصب می شوند و جزء مهمی از زیرساخت شبکه برق هستند.

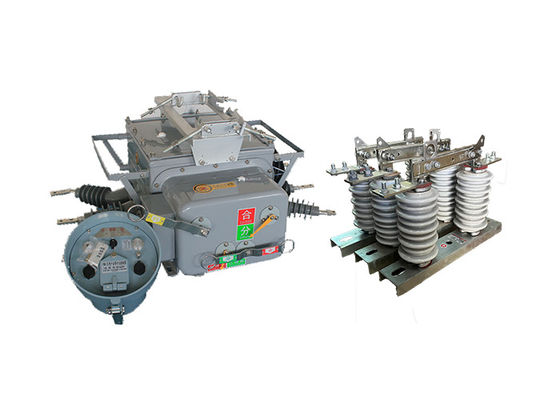

اثر مضاعف استفاده از سوئیچ جداکننده سری GW9-10 با قطع کننده های مدار خلاء.



ویژگی های کنترلر:

کنترلر ترمینال هوشمند با حفاظت، کنترل خودکار، بررسی / پرس و جو، ارتباط، مدیریت نرم افزار و سایر عملکردها.

1 کاملا کاربردی

· حفاظت کامل از خط، کنترل از راه دور، زنگ هشدار، نظارت از راه دور و سایر عملکردها.

2 کم هزینه و کاربردی

· شبکه GSM بدون هیچ گونه سرمایه گذاری سخت افزاری ارتباطی، خرید سیم کارت برای باز کردن سرویس پیام کوتاه.

استفاده از تلفن های همراه تعیین شده، رمزگذاری اطلاعات، تأیید رمز عبور و سایر ابزارهای امنیتی؛

· ماژول GSM می تواند شماره تلفن همراه را مشخص کند، فقط عمر تلفن همراه محدود را بپذیرد.

· رمزگذاری پیام های متنی برای کنترل از راه دور و سایر نقاط کنترل.· پیام های متنی را که زندگی را کنترل می کنند، مانند کنترل از راه دور، رمزگذاری کنید.

· از پیش تنظیم - تأیید - اجرا - بازگشت به حالت کنترل از راه دور مدرسه، برای اطمینان از ایمنی کنترل سیستم، برای جلوگیری از عملکرد نادرست.

4 آسان برای ساخت سیستم

· بدون نیاز به راه اندازی خطوط ارتباطی و اشکال زدایی خطوط ارتباطی.

· کافی است ترمینال نظارت هوشمند پیامک را به درستی نصب کنید، سیم کارت را وارد کنید، شماره موبایل تعیین شده را تنظیم کنید و سیستم شروع به کار می کند.

5 نظارت تلفن همراه در هر زمان و هر مکان

· در هر مکانی که سیگنال وجود داشته باشد، بدون نیاز به پرسنل ویژه برای نظارت، می توان آن را در زمان واقعی نظارت و مشاهده کرد.



ویژگی:

1 توانایی ضد رسوب قوی، مقاومت بالا در برابر درجه حرارت بالا و پایین، بدون خطر احتراق و انفجار.

2 ساختار کاملا محصور، جعبه پر شده با گاز SF6، آب بندی خوب، مناسب برای دمای بالا و مناطق مرطوب.

3 داخلی CT، جریان خروجی برای دستگاه کنترل هوشمند برای تجزیه و تحلیل اطلاعات، و نسبت را می توان تنظیم کرد، ترمینال اتصال به ترمینال مربوطه متصل می شود.

4 مکانیسم عامل جدید، ساده، اندازه کوچک، وزن سبک، عملیات ایمن و قابل اعتماد است.

5 پوسته به طور برجسته حالت های "ذخیره انرژی"، "نقاط" و "ترکیب" را نشان می دهد.




ساختار:

1. حفاظت و نظارت رله میکرو کامپیوتر: قطع کننده مدار ZW20-12 دارای یک دستگاه حفاظت رله مبتنی بر میکرو کامپیوتر و نظارت بر آن به عنوان کنترل کننده آن است.این فناوری پیشرفته امکان تشخیص دقیق و هوشمند عیب، تجزیه و تحلیل و کنترل را فراهم می کند و عملکرد کلی و قابلیت اطمینان قطع کننده مدار را بهبود می بخشد.

2. مقاومت در برابر هوا و تراکم: قطع کننده مدار برای مقاومت در برابر هوای طبیعی و تراکم طراحی شده است.این شامل مواد مقاوم و اقدامات حفاظتی برای اطمینان از عملکرد قابل اعتماد حتی در شرایط سخت محیطی است و دوام و طول عمر آن را افزایش می دهد.

3. اتصال کانکتور هوانوردی: مدل کاربردی مدار شکن ZW20-12 از طریق یک کانکتور هوانوردی به بدنه سوئیچ متصل می شود.این نوع کانکتور اتصالات ایمن و قابل اعتماد را ارائه می دهد، خطر اتصالات شل یا معیوب را به حداقل می رساند و ارتباط و کنترل پایدار بین کنترلر و بدنه سوئیچ را تضمین می کند.

4. قابلیت اطمینان و سطح حفاظت اتصال بالا: قطع کننده مدار قابلیت اطمینان اتصال خوبی را فراهم می کند و از اتصالات الکتریکی ثابت و ایمن در سیستم اطمینان می دهد.علاوه بر این، سطح حفاظت بالایی را ارائه می دهد و از اجزای داخلی و مدار الکتریکی در برابر عوامل خارجی مانند گرد و غبار، رطوبت و آسیب فیزیکی محافظت می کند.

5.کانال های ورودی آنالوگ: کنترل کننده مدارشکن ZW20-12 شامل چهار کانال ورودی آنالوگ می باشد.این کانال ها پارامترهای الکتریکی مختلف از جمله جریان فاز A، جریان فاز C، جریان توالی و ولتاژ فاز BC را نظارت می کنند.نظارت و مقایسه آنی این مقادیر با آستانه های از پیش تعیین شده امکان تشخیص دقیق عیب و اقدام مناسب را فراهم می کند.

6-تشخیص و درمان عیب: کنترل کننده به طور مداوم پارامترهای الکتریکی را کنترل می کند و آنها را با مقادیر ثابت مقایسه می کند تا خطاهای خط را تشخیص دهد.به محض تشخیص عیب، کنترل کننده درمان مربوطه را آغاز می کند، مانند خاموش کردن مدار شکن یا فعال کردن اقدامات حفاظتی، تضمین کارآمدی و به موقع

برنامه کاربردی

1.قطع سوئیچ و سوئیچ تماس: قطع کننده مدار ZW20-12(F) می تواند به عنوان کلید قطع کننده یا سوئیچ تماسی در پیکربندی شبکه حلقه ای سیستم های توزیع برق استفاده شود.این امکان باز و بسته شدن مدارها را در طول تعمیر و نگهداری یا شرایط خرابی فراهم می کند.

2. دستگاه سوئیچ خودکار: به عنوان یک دستگاه سوئیچ خودکار عمل می کند که امکان اجرای سوئیچینگ بار در پیکربندی شبکه حلقه را فراهم می کند.این ویژگی انعطاف پذیری و کارایی توزیع برق را افزایش می دهد.

3. سوئیچ مرزی: در خطوط انشعاب منبع تغذیه، قطع کننده مدار ZW20-12(F) می تواند به عنوان یک سوئیچ مرزی یا "سگ نگهبان" عمل کند.این به نظارت و محافظت از خط انشعاب در برابر خطاها و شرایط غیرعادی کمک می کند.

4. Recloser و Sectionalizer: قطع کننده مدار می تواند به عنوان یک Recloser و Sectionalizer در شبکه های توزیع سربار عمل کند.به طور خودکار برق را پس از خطاهای موقت بازیابی می کند و بخش های معیوب را جدا می کند تا تاثیر قطعی را به حداقل برساند.




پارامترهای فنی:

ZW20-12 (F)

GW9-10
