قطع کننده مدار ولتاژ بالا Vcb سه فاز AC 50Hz در فضای باز

قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات

توضیحات محصول:

ZW20-12 ((F) قطع کننده خلاء سه فاز AC 50Hz در فضای باز HV سوئیچینگ به طور عمده برای روستایی و شهری استفاده می شود 10 kV شبکه توزیع در فضای باز، به عنوان یک جریان بار جداگانه و ترکیبی،جریان بیش از حد، جریان مدار کوتاه و مکان های مشابه دیگر.

کل ساختار آن یک نوع جعبه مشترک سه فاز است که از مکانیسم عملیاتی، یک مدار رسانا، یک سیستم عایق، یک عنصر مهر و موم و یک پوسته تشکیل شده است.

و از ترمینال های هوشمند از راه دور مربوطه پشتیبانی می کند تا نیازهای کاربردی اتوماسیون توزیع را برآورده کند.

· ZW20-12 (Z) درب هوشمند ولتاژ بالا AC True Air Breaker با عملکرد پیام کوتاه GSM

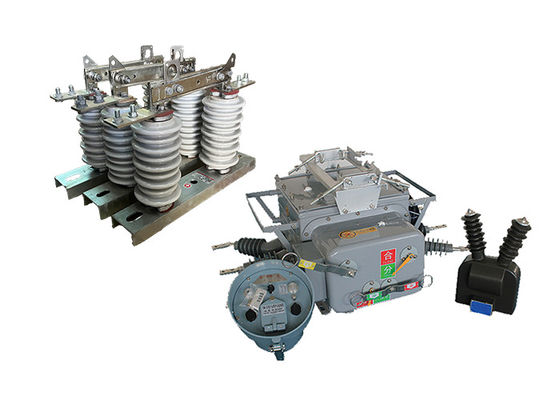

· ترکیب با کنترل کننده سوئیچ تقسیم کننده ZW20-12 (F) خارج از تقسیم کننده ولتاژ بالا AC true breaker

سوئیچ جدایی دهنده بیرونی GW9-10 یک نوع دستگاه قابل حمل است که برای جدا کردن و زمین زدن خطوط توزیع برق برای نگهداری، تعمیر یا اهداف اضطراری استفاده می شود.این یک ابزار همه کاره است که می تواند در کاربردهای مختلف استفاده شود، از جمله خطوط توزیع هوایی، ایستگاه های فرعی و تاسیسات صنعتی.

سوئیچ قطع کننده بیرونی طراحی شده است تا توسط یک نفر کار شود، به طوری که استفاده و مانور آن آسان است.که می تواند برای رسیدن به تجهیزات الکتریکی گسترش یابد، و مجموعه ای از لوازم متصل قابل تعویض، که به کاربر اجازه می دهد تا وظایف مختلفی مانند باز کردن یا بسته شدن سوئیچ ها و خطوط زمین را انجام دهد.

سوئیچ قطع کننده بیرونی برای ایجاد یک وقفه قابل مشاهده در مدار الکتریکی طراحی شده است، که به محافظت در برابر تماس تصادفی با تجهیزات پر انرژی کمک می کند.همچنین برای مقاومت در برابر شرایط محیط زیست سخت طراحی شده است، مانند باد قوی، باران و برف، آن را مناسب برای استفاده در محیط های بیرونی.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.



ویژگی های کنترل کننده:

1. با رابط ارتباطی 485 / 232، یا از طریق فیبر نوری، کنترل از راه دور بی سیم؛ عملکرد شتاب پس از بازپرداخت: زمانی که سوئیچ سنگین است

2. در صورت شکست دائمی ، شتاب اتوماتیک

3. کنترل از راه دور / بسته شدن دستی برای تسریع سفر، و قفل باز: کاربر تعمیر خط پس از قدرت، اگر فراموش کنید برای خارج کردن سوئیچ زمین

سرعت ترشح باید افزایش یابد.

4. سه زمان تاخیر باز بسته شدن را می توان تنظیم کرد

مدار بسته شدن ضربه طراحی ضد سوء استفاده را اتخاذ می کند و عملکرد ضد ضربه را دارد.

5. جریان دنباله صفر می تواند نقص های درون منطقه را از نقص های خارج از منطقه تشخیص دهد.

6. سوئيچ کنترل از راه دور براي پيشگيري از اشتباه در کار طراحی شده

ویژگی:

1تکنولوژی وقفه خلاء: قطع کننده مدار ZW20-12 از وقفه های خلاء به عنوان محیط خاموش قوس استفاده می کند.قطع کننده های خلاء در خاموش کردن قوس ها بسیار موثر هستند و قدرت دی الکتریک عالی را فراهم می کنند، تضمین قطع قابل اعتماد جریان ولتاژ بالا.

2استفاده در خارج از منزل: این قطع کننده به طور خاص برای نصب در خارج از منزل طراحی شده است، که آن را برای استفاده در زیر ایستگاه ها، شبکه های توزیع و سایر سیستم های الکتریکی در خارج از منزل مناسب می کند.ساخته شده تا در برابر شرایط زیست محیطی سخت مقاومت کند، از جمله تغییرات دمایی، رطوبت و قرار گرفتن در معرض گرد و غبار، باران و اشعه UV.

3ولتاژ بالا: قطع کننده مدار ZW20-12 برای کاربردهای ولتاژ بالا با ولتاژ نامی 12 کیلووولت (kV) طراحی شده است.ميتونه با سيستم هاي الکتريکي که در اين سطح ولتاژ کار ميکنن کنار بياد.

4طراحی کامپکت: قطع کننده دارای طراحی کامپکت است که امکان نصب و ادغام آسان تر در تنظیمات سوئیچینگ یا زیر ایستگاه های بیرونی را فراهم می کند.اندازه فشرده همچنین صرفه جویی در فضا و استفاده موثر از فضای نصب موجود را تسهیل می کند.

5عملکرد قابل اعتماد: قطع کننده مدار ZW20-12 برای عملکرد قابل اعتماد طراحی شده است.و مکانیسم های پیشرفته برای اطمینان از عملیات تغییر پایدار و کارآمد، به حداقل رساندن خطر نقص یا شکست.

6ویژگی های ایمنی: قطع کننده مدار مجهز به ویژگی های ایمنی برای افزایش ایمنی اپراتور و سیستم است. این ممکن است شامل مکانیسم های قفل شدن برای جلوگیری از عملکرد نادرست باشد.شاخص های مکانیکی و الکتریکی برای ارائه اطلاعات وضعیت، و شاترهای ایمنی برای جلوگیری از تماس تصادفی با قطعات زنده.




محل قرار دادن:

رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:

قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در طول کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.

هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده خلاء و جدا کننده اتصال اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.

ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار آن ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.

معرفی سوئیچ جدا کننده بیرونی سری GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-بهار-فولتاژ بالا-بالا-انقطاع-سوئیچ-استفاده شده-با-برقی-خلاء-دسته بند-کرمیک.html

کاربرد

1زیر ایستگاه ها: قطع کننده مدار ZW20-12 اغلب در زیر ایستگاه های بیرونی به عنوان بخشی از سیستم توزیع اصلی استفاده می شود.برای محافظت و کنترل تجهیزات الکتریکی مانند ترانسفورماتورها استفاده می شود، ژنراتورها، و بارهای اتوبوس.

2شبکه های توزیع: این قطع کننده برای شبکه های توزیع در فضای باز که در آن قدرت ولتاژ بالا به چندین مکان توزیع می شود مناسب است.این کمک می کند تا عملکرد قابل اعتماد و ایمن را با قطع جریان های نقص و جدا کردن بخش های معیوب شبکه تضمین کند..

3تاسیسات صنعتی: قطع کننده مدار ZW20-12 در سیستم های ولتاژ بالا در فضای باز که در تاسیسات صنعتی مانند کارخانه ها، کارخانه های تولیدی و عملیات معدن یافت می شود استفاده می شود.حفاظت از تجهیزات الکتریکی حیاتی و اطمینان از پیوستگی تامین برق.

4تاسیسات انرژی تجدید پذیر: در تاسیسات انرژی تجدید پذیر در فضای باز مانند مزارع بادی یا نیروگاه های خورشیدی،قطع کننده مدار ZW20-12 برای محافظت از زیرساخت های الکتریکی و تغییر قدرت تولید شده توسط منابع تجدید پذیر استفاده می شود.

5راه آهن: این قطع کننده در سیستم های ولتاژ بالا در فضای باز مرتبط با الکتریکی شدن راه آهن استفاده می شود.از جمله سیستم های کاتنری بالا و ایستگاه های فرعی کششی.

6صنعت نفت و گاز: قطع کننده مدار ZW20-12 در سیستم های ولتاژ بالا در خارج از صنعت نفت و گاز استفاده می شود.برای محافظت از تجهیزات الکتریکی و کنترل توزیع برق در پلتفرم های دریایی استفاده می شود، پالایشگاه ها و ایستگاه های پمپ.

7پروژه های زیرساخت: قطع کننده مدار ZW20-12 برای پروژه های زیرساخت های مختلف در فضای باز مانند فرودگاه ها، بنادر دریایی و خطوط انتقال برق مناسب است.نقش بسیار مهمی در حفاظت از زیرساخت های حیاتی و تامین برق بدون وقفه دارد..

حالت:

1ارتفاع: 2000 متر

2دمای محیط: در فضای باز -30°C ~ +55°C

بالاترین دمای میانگین سالانه ۲۰ درجه سانتیگراد است

حداکثر دمای متوسط روزانه 30°C است

3رطوبت نسبی: 95٪ ((25 °C)

4ظرفیت لرزه ای: شتاب سطح زمین 0.3g

شتاب عمودی زمین 0.15g

در حالی که برای سه موج سینوس عمل می کند

فاکتور ایمنی 167

5شدت زلزله: 7 درجه

6حداکثر تفاوت دمای روزانه:25°C

7محل نصب: در فضای باز، خط هوایی 10kv، نقطه مرزی مسئولیت کاربر

8روش زمین گذاری: نقطه خنثی لمس نمی کند، زمین گیری کویل سرکوب قوس و زمین گیری مقاومت کم


پارامترهای فنی:

ZW20-12 ((F)

GW9-10
