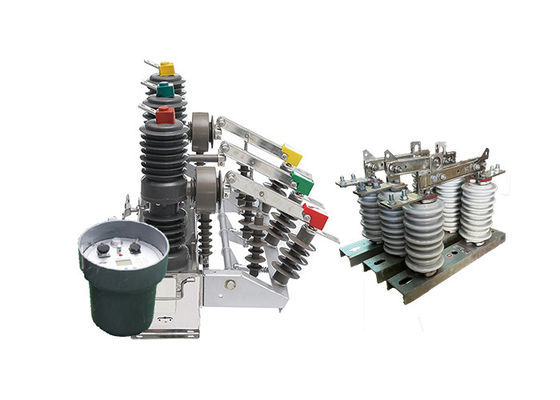

بخش ساز الکتریکی 3P با کنترل کننده هوشمند قطعات قطعی خلاء جفت با هوک استیک سرامیکی بیرونی

بخش ساز الکتریکی 3P با کنترل کننده هوشمند قطعات قطعی خلاء جفت با هوک استیک سرامیکی بیرونی

توضیحات محصول:

قطعات سرک واکوم ولتاژ بالا سری ZW32 یک تجهیزات توزیع در فضای باز با ولتاژ نامی 12kV و جریان متناوب سه فاز 50Hz است.این به طور عمده برای باز و بسته شدن جریان بار استفاده می شود، جریان بیش از حد و جریان مدار کوتاه در سیستم برق.این مناسب برای حفاظت و کنترل در سیستم توزیع برق ایستگاه های فرعی و شرکت های صنعتی و معدن،و همچنین مکان هایی که شبکه برق روستایی به طور مکرر مورد استفاده قرار می گیرد. قطع کننده دارای ویژگی های حجم کوچک، وزن سبک، ضد انطباق، نگهداری رایگان و غیره است. می تواند با شرایط سخت آب و هوایی و محیط کثیف سازگار شود.قطع کننده تخلیه خلاء ولتاژ بالا سری ZW32 یک تجهیزات توزیع در فضای باز با ولتاژ نامی 12kV و جریان متناوب سه فاز 50Hz است.این به طور عمده برای باز کردن و بستن جریان بار ، جریان بیش از حد و جریان مدار کوتاه در سیستم برق استفاده می شود.مناسب برای حفاظت و کنترل در سیستم توزیع برق ایستگاه های فرعی و شرکت های صنعتی و معدن است، و همچنین مکان هایی که شبکه برق روستایی به طور مکرر کار می کند. قطع کننده دارای ویژگی های حجم کوچک، وزن کم، ضد تهویه، نگهداری رایگان و غیره است.می تونه با شرایط سخت آب و هوا و محیط کثیف سازگار بشه.

سوئیچ هیک استیک سری GW9-10 یک سوئیچ الکتریکی بلند ولتاژ قابل حمل است که برای جدا کردن مدارهای الکتریکی برای نگهداری و تعمیر استفاده می شود.به طور معمول در سیستم های انتقال و توزیع ولتاژ متوسط تا بالا استفاده می شود.

جدا کننده الکتریکی Loadbuster طراحی شده است تا قابل حمل باشد و به راحتی به محل مورد نیاز منتقل شود.معمولاً از چند کیلووولت تا چند صد کیلووولت.

این سوئیچ برای جدا کردن یک بخش از سیستم برق برای مقاصد تعمیر و نگهداری استفاده می شود. این سوئیچ دارای شاخص های بصری است که نشان می دهد آیا سوئیچ باز یا بسته است،که به اپراتورها امکان می دهد وضعیت مدار را بدانند..

جدا کننده الکتریکی Loadbuster می تواند برای طیف گسترده ای از برنامه ها، از جمله اتصال و جدا کردن مدارها، و همچنین برای زمین زدن و از انرژی تجهیزات استفاده شود.آن را با ویژگی های ایمنی برای محافظت از اپراتورها از خطرات الکتریکی طراحی شده است، مانند مواد عایق که از تماس تصادفی با قطعات زنده جلوگیری می کنند.

استفاده از این سوئیچ آسان است و حداقل آموزش لازم برای استفاده از آن است. این سوئیچ دارای تیغه های قابل تعویض است که می تواند به راحتی جایگزین شود، که انعطاف پذیری و انعطاف پذیری بیشتری را فراهم می کند.

معرفي کنترل کننده:

1ارتباطات پیشرفته و نظارت از راه دور: قطع کننده خلاء ZW32-12 مجهز به یک رابط ارتباطی 485/232 است که امکان ادغام بی نقص در سیستم های نظارت را فراهم می کند.همچنین می تواند از طریق فیبر نوری یا ارتباطات بی سیم برای نظارت از راه دور متصل شوداین امر امکان نظارت در زمان واقعی بر وضعیت، عملکرد و شرایط خطای قطع کننده را فراهم می کند و نگهداری فعال و رفع مشکل را آسان می کند.

2عملکرد شتاب پس از بازپوشیدن: در صورت نقص دائمی، قطع کننده مدار ZW32-12 دارای یک عملکرد خودکار شتاب است.این بدان معنی است که اگر نقص پس از بازپرداخت ادامه یابد، قطع کننده به طور خودکار با افزایش سرعت حرکت می کند، محافظت بیشتر در برابر نقص های مداوم و به حداقل رساندن آسیب های احتمالی به سیستم را فراهم می کند.

3زمان تاخیر بازپوشیدن قابل تنظیم: قطع کننده مدار ZW32-12 اجازه تنظیم زمان تاخیر بازپوشیدن را می دهد.این ویژگی انعطاف پذیری را در تنظیم عملیات بازپرداخت بر اساس الزامات خاص سیستم قدرت فراهم می کند.این امکان را برای بهینه سازی پاسخ سیستم به سناریوهای مختلف خطا و بهبود قابلیت اطمینان کلی سیستم فراهم می کند.

4طراحی ضد سوء عملکرد و عملکرد ضد پرش: قطع کننده مدار ZW32-12 شامل یک طراحی ضد سوء عملکرد برای مدار بسته شدن پرش است.این طراحی جلوگیری از بسته شدن تصادفی یا ناخواسته قطعات مدارعلاوه بر این، شامل یک عملکرد ضد پرش است، که اطمینان حاصل می کند که قطع کننده در یک موقعیت بسته پایدار باقی می ماند، خطر تصادف ناگهانی ناشی از عوامل خارجی را کاهش می دهد.

5تشخیص خطای جریان صفر: قطع کننده مدار ZW32-12 مجهز به توانایی تشخیص بین خطاهای درون منطقه و خارج از منطقه با استفاده از تجزیه و تحلیل جریان صفر.این اجازه می دهد تا تشخیص اشتباه دقیق، که امکان جداسازی سریع تر و دقیق تر از نقص را فراهم می کند و تأثیر بر سیستم برق را به حداقل می رساند.

6. سوئیچ کنترل از راه دور برای جلوگیری از سوء استفاده: قطع کننده مدار ZW32-12 شامل یک سوئیچ کنترل از راه دور با طراحی خاص برای جلوگیری از سوء استفاده است.این ویژگی تضمین می کند که عملیات از راه دور به طور ایمن انجام می شود و خطر تصادفی یا اقدامات ناخواسته را کاهش می دهد..

مشخصات فنی:

1 ساختار کاملا بسته سه فازی با ستون با عملکرد محکم
الف.عملکرد شکست پایدار و قابل اعتماد، بدون خطر احتراق و انفجار؛ بدون نگهداری، حجم کوچک، وزن سبک، عمر طولانی.

ب.مقاومت قوی در برابر رطوبت و تهویه، به ویژه مناسب برای استفاده در مناطق سرد یا مرطوب.

ج.مواد وارداتی دارای خواص عایق بندی خوب، مقاومت در برابر دمای بالا، مقاومت UV، مقاومت در برابر پیری هستند.

2 عملکرد بالا و مکانیسم عامل پرتاب کوچک قابل اعتماد

الف.قدرت موتور ذخیره انرژی کم است، مصرف انرژی دروازه کم است، انتقال مکانیسم حالت انتقال مستقیم را اتخاذ می کند، تعداد قطعات کوچک است،و قابل اعتماد بودنش بالاست.

ب.مکانیسم کار در جعبه مهر و موم قرار داده می شود تا به طور موثر از خوردگی جلوگیری شود و قابلیت اطمینان مکانیسم بهبود یابد.

3 دستکاری راحت و انعطاف پذیر و عملکرد ترکیبی آزاد

الف.می توان از کلید دستی / تقسیم الکتریکی و بسته شدن / کنترل از راه دور استفاده کرد.

ب.با کنترل کننده هوشمند برای دستیابی به اتوماسیون توزیع، یا با کنترل کننده تصادف برای تشکیل یک دستگاه بازپرداخت خودکار، دستگاه قطعی.

ج.ترانسفورماتورهای دو فاز یا سه فاز جریان می توانند برای محافظت از جریان بیش از حد یا مدار کوتاه نصب شوند.

د.می تواند سیگنال بدست آوردن جریان را برای کنترل کننده هوشمند فراهم کند و ترانسفورماتور فعلی را برای اندازه گیری مطابق با درخواست کاربر نصب کند.
اِ.این می تواند با سوئیچ جدا کننده سه فاز اتصال مجهز باشد، با دستگاه قفل خطا و می تواند با عایق های ستون گیرنده رعد و برق برای نگهداری راحت متصل شود.

ساختار:

سوئیچ بار از سه بخش تشکیل شده است: ستون، پایه و تعلیق برای نصب، تثبیت و بلند کردن.

1. سوئیچ ولتاژ بالا نصب شده بر روی ستون با اتاق خاموش کردن قوس خلاء دارای عملکرد قطع پایدار و قابل اعتماد است.بدون نگهداری، اندازه کوچک، وزن کم و عمر طولانی.

2. سوئیچ بار یک ساختار کاملا بسته با عملکرد مهر و موم خوب، رطوبت و قابلیت های پیشگیری از شبنم را اتخاذ می کند، مناسب برای استفاده در مناطق با دمای بالا و مرطوب است.

3. سوئیچ بار می تواند به صورت دستی یا الکتریکی برای باز و بسته شدن کار کند و همچنین می تواند از راه دور کنترل شود.

4مکانیسم کار نوآورانه، ساده، قابل اعتماد در عمل، کوچک در اندازه و دارای یک عمر مکانیکی تا 10،000 عملیات است. موتور ذخیره انرژی یک موتور مقناطیس دائمی DC است،و سطح ولتاژ می تواند از -220V انتخاب شود، 110 ولت، 48 ولت، یا 24 ولت

حالت:

1ارتفاع بیش از 2000 متر نیست.

2دمای هوای محیط: -45 °C ~ + 40 °C. تفاوت دمای روزانه: 25 °C.

3سرعت بادي نه بيشتر از 35 متر در ثانیه

4.بدون محل های قابل احتراق، انفجاری خطرناک، خوردگی شیمیایی و لرزش های شدید

پارامتر فنی:

ZW32-12

GW9-10

اين اثر دو برابر ميشه وقتي که از قطع کننده هاي مدار با جدا کننده ي عزل استفاده بشه
