قطعات برقی خلاء کار آسان با کنترل کننده هوشمند سه مرحله ای قطع کننده مدار بار بیرونی

قطعات برقی خلاء کار آسان با کنترل کننده هوشمند سه مرحله ای قطع کننده مدار بار بیرونی

توضیحات محصول:

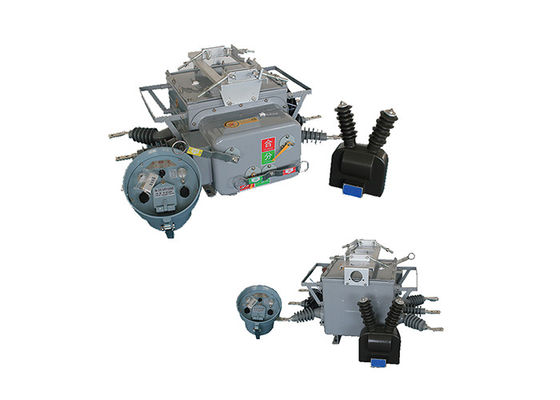

ZW20-12 ((F) Boundary Load Switch یک محصول جدید است که چندین عملکرد را در یک دستگاه هوشمند واحد ترکیب می کند. این قابلیت ها شامل یک شکستهای خلاء، یک سوئیچ بار خلاء، یک سوئیچ بار خلاء، یک سوئیچ بار خلاء، یک سوئیچ بار خلاء و یک سوئیچ بار خلاء است.بازپوشنده، و بخش بندی، ارائه تنوع و کارایی در کاربردهای مختلف.

اجزای اصلی سوئیچ بار مرزی شامل یک شکافنده خلاء، یک کنترل کننده CH-40 و یک ترانسفورماتور ولتاژ خارجی است.در حالی که کنترل کننده CH-40 حفاظت پیشرفته ای را فراهم می کندیک ترانسفورماتور ولتاژ خارجی که برای شبکه های حلقه ای اتوماسیون خط توزیع اختیاری است،می تواند برای اتصالات دو جانبه PT (ترانسفورماتور بالقوه) استفاده شود.

این محصول به طور گسترده ای در شبکه های حلقه ای شبکه های برق شهری و روستایی 10kV و 13kV استفاده می شود.و دستگاه سوئیچ خودکار برای انتشار بار خط در شبکه های حلقه ایعلاوه بر این ، می تواند به عنوان یک سوئیچ مرزی (که معمولاً به عنوان یک سگ نگهبان شناخته می شود) در خطوط برق شاخه ای و همچنین بازپرداخت و بخش بندی در شبکه های توزیع هوایی عمل کند.

سوئیچ بار مرزی قابلیت های مدیریت از راه دور را فراهم می کند که نظارت و کنترل کارآمد را امکان پذیر می کند.تسهیل یکپارچه سازی در سیستم های اتوماسیون توزیع.

این دستگاه از مکانیسم های تشخیص و قضاوت قابل اعتماد استفاده می کند، از جمله توانایی تشخیص جریان صفری در سطح mA و جریان های مدار کوتاه بین فاز ها.این اجازه می دهد تا به طور خودکار از بین بردن نقص های یک فاز زمین و فاز به فاز قطع کوتاه نقص، افزایش قابلیت های مدیریت خطای سیستم.

سوئیچ اصلی سوئیچ بار مرزی از تکنولوژی قوس خلاء استفاده می کند، در حالی که سیستم عایق سازی شامل عایق گاز مخلوط SF6 و N2 است.ضد انفجار، و فن آوری های سیستم عایق از ژاپن، آلمان و فرانسه، اطمینان از عملکرد کامل مهر و موم عالی.که از نشت جلوگیری می کند و اطمینان می دهد عملکرد دستگاه تحت تأثیر محیط خارجی باقی نمی ماند..

مکانیسم عامل بهار سوئیچ بار مرزی با توجه به کوچک سازی و بهینه سازی عملکرد طراحی شده است.که منجر به قابلیت اطمینان عملکرد بالاتر در مقایسه با مکانیسم های بهار سنتی می شوداین بهبود طراحی باعث افزایش کارایی عملیاتی و طول عمر دستگاه می شود.



ویژگی های کنترل کننده:

کنترل کننده های پایانی هوشمند دارای توابع مانند حفاظت، کنترل خودکار، بازرسی / پرس و جو، ارتباطات و مدیریت نرم افزار هستند.

1.به طور کامل اجرای توابع مختلف مانند حفاظت از مدار، کنترل از راه دور، هشدار، و نظارت از راه دور.

2نیازی به هیچ سرمایه گذاری سخت افزاری ارتباطی در شبکه های GSM نیست. به سادگی یک کارت سیم خریداری کنید و خدمات SMS را فعال کنید.

3از تلفن های همراه مشخص شده، رمزگذاری اطلاعات، تأیید رمز عبور و سایر اقدامات امنیتی استفاده کنید.

4ماژول GSM می تواند یک شماره تلفن همراه را مشخص کند و فقط دستورات را از تلفن متصل قبول کند.

5. پيام هاي ارتباطي براي کنترل از راه دور و دستورات ديگر رمزگذاری شده اند

6روش کنترل از راه دور را دنبال می کند تا امنیت کنترل سیستم را تضمین کند و از اشتباهات جلوگیری کند.

7. نیازی به نصب خط های ارتباطی یا خط های ارتباطی نیست

8فقط ترمینال نظارت هوشمند SMS را به درستی نصب کنید، سیم کارت را وارد کنید، شماره تلفن همراه تعیین شده را تنظیم کنید و سیستم شروع به کار می کند.

9نظارت و مشاهده در زمان واقعی می تواند در هر مکان با یک سیگنال انجام شود، بدون نیاز به پرسنل برای نظارت.




کاربرد:

1زیر ایستگاه های توزیع برق: سوئیچ ZW20 به طور معمول در زیر ایستگاه های توزیع برق، در داخل و خارج از خانه استفاده می شود.و حفاظت از خطا در شبکه های توزیع.

2ساختمان های تجاری: این سوئیچ در ساختمان های تجاری از جمله مراکز خرید، مجتمع های اداری و بیمارستان ها برای توزیع برق قابل اعتماد و ایمن استفاده می شود.آن را تضمین می کند انتقال بار کارآمد و حفاظت از بار های الکتریکی حیاتی.

3سیستم های انرژی تجدید پذیر: سوئیچ ZW20 برای سیستم های انرژی تجدید پذیر مانند نیروگاه های خورشیدی و مزارع بادی مناسب است.آن را تسهیل تغییر و حفاظت از مدار ولتاژ متوسط در این سیستم.

4برق رسانی راه آهن: سوئیچ در پروژه های برق رسانی راه آهن برای کنترل و محافظت از منبع برق به شبکه های راه آهن استفاده می شود.این سیستم توزیع انرژی قابل اعتماد و ایمن برای عملیات قطار را تضمین می کند..

5عملیات معدن: سوئیچ ZW20 در عملیات معدن برای کنترل و محافظت از تجهیزات الکتریکی و شبکه های توزیع برق در معادن زیرزمینی و سطحی استفاده می شود.

6صنعت نفت و گاز: سوئیچ ZW20 در صنعت نفت و گاز برای کنترل و محافظت از تجهیزات الکتریکی در پالایشگاه ها، خط لوله ها و سیستم عامل های دریایی استفاده می شود.

7.آب و تصفیه آب فاضلاب: سوئیچ ZW20 در آب و تصفیه آب فاضلاب برای کنترل و حفاظت از تجهیزات الکتریکی در ایستگاه های پمپ، کارخانه های تصفیه استفاده می شودو شبکه های توزیع.

ساختار:

دستگاه محافظت و نظارت رله مبتنی بر میکرو کامپیوتری یک سیستم پیشرفته فناوری است که به عنوان کنترل کننده مرکزی برای سیستم قطع کننده مدار عمل می کند.با استفاده از تکنولوژی پیشرفته میکرو کامپیوتریاین دستگاه نقش مهمی در تضمین ایمنی و قابلیت اطمینان سیستم الکتریکی که به آن متصل است، ایفا می کند.
کنترل کننده به طور خاص برای مقاومت در برابر شرایط مختلف محیط طراحی شده است و دارای مقاومت شدید در برابر آب و هوا است.این ویژگی اجازه می دهد تا آن را به طور قابل اعتماد در شرایط سخت آب و هوایی مانند دمای شدید کار می کندعلاوه بر این، کنترل کننده با محافظت در برابر فشرده سازی ساخته شده است.اطمینان از عملکرد آن حتی در محیط های مرطوب یا مرطوب که رطوبت می تواند یک نگرانی باشد.
برای ایجاد یک اتصال امن و قابل اعتماد، کنترل کننده با استفاده از اتصال کننده های هواپیمایی به بدن سوئیچ متصل می شود. اتصال کننده های هواپیمایی به دلیل ثبات و دوام بالا شناخته می شوند.که آنها را انتخاب ایده آل برای برنامه های کاربردی حیاتی مانند حفاظت از رله و نظارت می کنداین کانکتورها ارتباطات و عملکرد مناسب بین کنترل کننده و سوئیچ را تضمین می کنند و عملکرد کلی و قابلیت اطمینان سیستم را افزایش می دهند.
کنترل کننده در قابلیت اطمینان اتصال برجسته است، به حداقل رساندن خطر از دست دادن یا اختلال سیگنال. این تضمین می کند ارتباط مداوم و بدون وقفه بین کنترل کننده و سوئیچ،که برای عملکرد مناسب سیستم حفاظت و نظارت رله ضروری استبا حفظ سطح بالایی از حفاظت، کنترل کننده تمامیت و دقت عملکردهای حفاظت و نظارت رله را تضمین می کند.جلوگیری از هرگونه خطای احتمالی یا اختلافاتی که می تواند ایمنی کلی سیستم الکتریکی را به خطر بیندازد.

شرایط محیط زیست:

دمای هوای محیط: -40°C تا +70°C.

ارتفاع: بیش از 3000 متر از سطح دریا.

هوای اطراف ممکن است با گرد و غبار، دود، گاز های خوردنی، بخار یا مه نمک آلوده شود. درجه آلودگی: سطح IV.

سرعت باد نباید بیش از 34 متر در ثانیه باشد (معادل فشار 700Pa در سطح استوانه ای).

لرزش ها یا فعالیت لرزه ای از سوی دستگاه های کنترل و کنترل خارجی می تواند نادیده گرفته شود.

دامنه تداخل الکترومغناطیسی ایجاد شده در سیستم ثانویه بیش از 1.6kV نیست.




پارامترهای فنی:

پارامتر فنی کنترل کننده:
