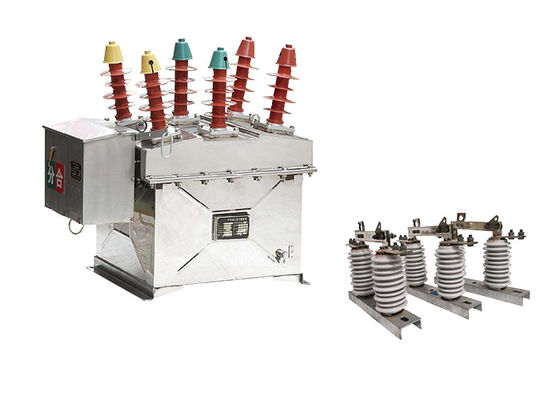

قطب نصب شده قطب قطع قطب خلاء خودکار 630A / 1250A سوئیچ باز کردن بار خلاء هوشمند در فضای باز

قطب نصب شده قطب قطع قطب خلاء خودکار 630A / 1250A سوئیچ باز کردن بار خلاء هوشمند در فضای باز

توضیحات محصول:

قطع کننده اتوماتیک خلاء ZW8-12 مطابق با استانداردهای بین المللی طراحی شده و با استفاده از فن آوری های پیشرفته ساخته شده است.یک جریان اسمی تا 630A، و جریان قطع مدار کوتاه تا 20kA.

قطع کننده مدار از چندین قطعات کلیدی تشکیل شده است، از جمله قطع کننده خلاء، مکانیسم عامل و سیستم کنترل.قطع کننده خلاء قلب قطع کننده مدار است و مسئول قطع جریان الکتریکی استآن را برای کار در خلاء طراحی شده است، که به جلوگیری از قوس و تضمین عملکرد قابل اعتماد کمک می کند.

مکانیسم عامل مسئول باز کردن و بستن قطع کننده مدار است و می تواند به صورت دستی یا الکتریکی کار کند.سیستم کنترل نظارت بر قطع کننده مدار و بازخورد به اپراتور، به آنها اجازه می دهد تا وضعیت قطع کننده را کنترل کنند و هرگونه نقص را تشخیص دهند.

ZW8-12 قطع کننده قطب نصب شده طراحی شده است تا بسیار قابل اعتماد باشد و نیاز به نگهداری حداقل دارد.که آن را برای استفاده در طیف گسترده ای از برنامه های کاربردی مناسب می کند.

ویژگی:

عملکرد حفاظت از میکرو کامپیوترها

1.این دارای یک عملکرد حفاظت از جریان سه مرحله ای است: حرکت سریع، حرکت سریع محدود به زمان و محافظت از جریان بیش از حد.

2تنظیم انعطاف پذیر از ویژگی های زمان بندی سریع و آهسته

3کاربران می توانند مقادیر حفاظت و تاخیر را تنظیم کنند.

عملکرد بازپوشیدن

1.تا سه عملیات بازپوشاندن را می توان تنظیم کرد.

2کاربران می توانند آزادانه تعداد عملیات بازپوشاندن و فواصل بازپوشاندن مختلف را انتخاب کنند.

3.این تابع شتاب قبل از دوباره بسته شدن ، شتاب پس از دوباره بسته شدن و انتخاب هماهنگی دنباله دار را دارد.

عملکرد بازسازی شبکه

1.شامل قفل ولتاژ پایین، قفل مجدد خودکار، قفل مجدد کوتاه مدت، قفل مجدد مداوم، قفل مجدد ولتاژ پایین، تنظیم مجدد خودکار، فعال سازی کوتاه مدت ارزش محافظت در حالت آماده،و فعال کردن مداوم ارزش محافظت در حالت آماده.

2کنترل هوشمند توزیع شده می تواند با توجه به عملکرد پیش تنظیم شده در طول عملیات شبکه حلقه ای تحقق یابد.

3.وقتی یک خطای شبکه رخ می دهد، به طور خودکار خطای را پاک می کند، منطقه خطای را جدا می کند، قدرت را به طور خودکار انتقال می دهد و قدرت را به ناحیه غیر خطای بازگرداند.

عملکرد اندازه گیری

1. این ولتاژ، جریان و سایر داده های عملیاتی و همچنین سوابق رویداد را ثبت می کند.

عملکرد FTU

1می تواند چهار تابع از راه دور کنترل از راه دور، تلمیتری، سیگنال از راه دور و تنظیم از راه دور را به دست آورد.

2این شامل کنترل از راه دور، نظارت از راه دور حالت های مختلف، نمایش از راه دور از مقادیر مختلف اندازه گیری و سوابق رویداد، و تنظیم از راه دور از مقادیر تنظیم شده مختلف است.

رابط و پروتکل ارتباطات

کنترل کننده مجهز به یک رابط داده و پروتکل ارتباطی از راه دور استاندارد است که از روش های ارتباطی مختلف مانند فیبر، سیم و بی سیم پشتیبانی می کند.به عنوان یک ترمینال از راه دور در سیستم اتوماسیون توزیع برق.

عملکرد کنترل از راه دور

این دستگاه می تواند با یک کنترل از راه دور بی سیم مجهز باشد تا عملیات باز و بسته شدن از راه دور را در فاصله نزدیک با عملکرد ایمن و قابل اعتماد انجام دهد.

باتری پشتیبان

1می تواند با یک باتری پشتیبان مجهز شود تا عملکرد عادی را برای 12 ساعت پس از از دست دادن AC حفظ کند.

عملکرد حفاظت از دو قدرت

1این دارای کنترل متقابل قدرت دوگانه است، با عملکرد بازپرداخت تاخیر اتوماتیک در زمان روشن شدن و عملکرد تاخیر اتوماتیک در زمان خاموش شدن.

2.طرف خروجی دارای عملکرد بسته شدن در صورت وجود برق است و دو موقعیت سوئیچ با هم قفل شده اند.


ساختار:

1.تکنالوژی شکل گیری یکبار کششی مبتنی بر قالب: پوشش بالای محفظه با استفاده از تکنولوژی پیشرفته یکبار کششی ساخته شده است.که سطح بالایی از مقاومت مکانیکی را تضمین می کنداین فناوری همچنین نصب آسان را تسهیل می کند. علاوه بر این، محفظه در برابر زنگ و خوردگی مقاوم است.کاربران می توانند بین فولاد ضد زنگ یا فولاد با کیفیت بالا را انتخاب کنند.

2سوئیچ قطع (اختیاری): قطعات قطعی خلاء ZW32-12 یک ویژگی سوئیچ قطع اختیاری را ارائه می دهد. این سوئیچ به طور خاص بر اساس واحد بدن سوئیچ ZW8 طراحی شده است.آن را به عنوان یک نقطه مناسب و به وضوح قابل مشاهده قطع در طول تعمیر و نگهداری خط توزیعبرای جلوگیری از خطا در کار، یک دستگاه قفل مکانیکی بین سوئیچ جدا کننده و قطعات مداری ساخته شده است.این تضمین امنیت بیشتر و به حداقل رساندن خطر عملیات تصادفی.

حالت:

1دمای محیط: -40°C ~ + 70°C (تردد متوسط روزانه بیش از + 40°C نیست)

2ارتفاع: >1000 متر ((حداقل 3000 متر))

3رطوبت محیطی:رطوبت نسبی متوسط روزانه بیش از 95٪، متوسط ماهانه نسبی

4سطح آلودگی: سطح IV

5حداکثر سرعت باد:700Pa (معادل سرعت باد 35m/s)

6شدت زلزله: 8 درجه

پارامتر فنی:
