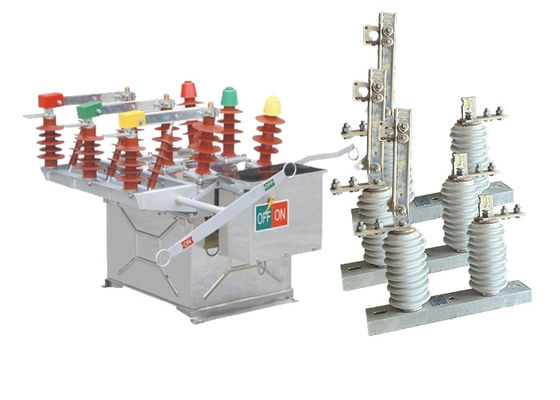

HengAnshun قطع کننده مدار خلاء اتوماتیک مورد استفاده در سیستم توزیع با سوئیچ دی کانکتور ولتاژ بالا کار می کند

HengAnshun قطع کننده مدار خلاء اتوماتیک مورد استفاده در سیستم توزیع با سوئیچ دی کانکتور ولتاژ بالا کار می کند

توضیحات محصول:

قطع کننده خلاء AC ولتاژ بالا ZW8-12 یک نوع قطعات الکتریکی است که معمولاً در سیستم های انتقال و توزیع برق استفاده می شود.آن را برای کار در محیط های بیرونی طراحی شده است و برای ولتاژ حداکثر 12kV و فرکانس 50Hz نامگذاری شده است.

عملکرد اصلی قطع کننده مدار ZW8-12 این است که جریان جریان الکتریکی را در صورت اضافه بار یا شکست مدار کوتاه قطع کند.این به محافظت از تجهیزات الکتریکی پایین رودخانه از آسیب و جلوگیری از قطع برق کمک می کند.

قطع کننده مدار ZW8-12 به ویژه برای استفاده در سیستم های توزیع برای شبکه های برق شهری و روستایی که با 10kV کار می کنند مناسب است.این یک محصول بالغ و قابل اعتماد است که به طور گسترده ای در صنعت برق برای سال های بسیاری استفاده شده است.

یکی از مزایای اصلی قطع کننده مدار ZW8-12 استفاده از قطع کننده های خلاء است.قطع کننده های خلاء در قطع جریان های الکتریکی بسیار کارآمد هستند و به دلیل طول عمر طولانی و نیاز به نگهداری کم شناخته شده انداین باعث می شود ZW8-12 قطع کننده یک راه حل مقرون به صرفه و قابل اعتماد برای سیستم توزیع برق

سوئیچ های قطع کننده بیرونی GW9-10 نقش مهمی در سیستم های انتقال و توزیع برق ولتاژ بالا دارند.آنها به طور خاص برای جدا کردن مدارها از منابع برق برای نگهداری یا تعمیر طراحی شده اند، اطمینان از ایمنی کارگران انجام وظایف در سیستم.

عملکرد اصلی یک سوئیچ قطع کننده بیرونی این است که مدار را از منبع برق جدا کند.این از طریق یک قطب چرخان که باز و بسته شدن تیغه یا تماس سوئیچ را کنترل می کند، به دست می آیدبا چرخش قطب، تیغه می تواند درگیر یا جدا شود، به طور موثر اتصال یا قطع مدار. این عملیات دستی نشان دهنده وضعیت سوئیچ را نشان می دهد.که به اپراتورها اجازه می دهد به راحتی تعیین کنند که آیا مدار انرژی دارد یا انرژی ندارد.

ایمنی اپراتور در هنگام برخورد با سیستم های ولتاژ بالا بسیار مهم است. بنابراین، قطب یک سوئیچ قطع کننده بیرونی به طور معمول از یک ماده غیر رسانا ساخته شده است.مانند فیبرگلاس یا مواد کامپوزیتاین انتخاب مواد تضمین می کند که قطب ضد ولتاژ بالا موجود در سیستم را فراهم می کند و عامل را در طول کار سوئیچ از شوک الکتریکی محافظت می کند.

سوئیچ های قطع کننده بیرونی در طراحی ها و اندازه های مختلف برای پذیرش ولتاژ و نرخ های فعلی مدارهایی که کنترل می کنند، در دسترس هستند.آنها به طور معمول بر روی ستونهایی یا سازه هایی در محیط های بیرونی نصب می شوند تا دسترسی و کار آسان داشته باشند.وقتی که در کنار دستگاه های محافظتی مانند قطع کننده های مدار و فیوز استفاده می شود،سوئیچ های جدا کننده به ایمنی و قابلیت اطمینان کلی سیستم الکتریکی کمک می کنند، با ارائه یک وسیله جداسازی و حفاظت.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.

ویژگی:

1. ZW8-12 خارج از خانه ولتاژ بالا AC قطعات خلاء دارای قابلیت ضد آلودگی افزایش یافته، با عایق داخلی طراحی شده برای هر دو هوا و عایق مرکب رزین اپوکسی.این سیستم عایق به محافظت از قطع کننده از آلاینده های زیست محیطی کمک می کند، اطمینان از عملکرد قابل اطمینان آن حتی در شرایط آلودگی یا سخت در فضای باز.

2قطع کننده مدار ZW8-12 مجهز به مکانیسم کار ذخیره انرژی موشک است. این مکانیسم از انرژی ذخیره شده برای کارآمد کردن قطع کننده مدار استفاده می کند.امکان انتقال سریع و قابل اطمینانمکانیسم ذخیره انرژی موشک عملکرد کلی و قابلیت اطمینان قطع کننده را افزایش می دهد.

3قطع کننده مدار ZW8-12 می تواند با یک سوئیچ جدا کننده یک طرفه (جانب چپ) یا دو طرفه همراه با یک PT خارجی (ترانسفارمر پتانسیل) پیکربندی شود.این انعطاف پذیری اجازه می دهد تا گزینه های نصب متنوع بر اساس نیازهای سیستم خاص. سوئیچ جداسازی یک طرفه یا دو طرفه امکان جداسازی آسان قطع کننده از سیستم برق را فراهم می کند، در حالی که PT خارجی اندازه گیری و نظارت دقیق ولتاژ را تسهیل می کند.


محل قرار دادن:

رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:

قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در هنگام کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.

هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده خلاء و جداکننده اتصال اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.

ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار آن ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.

ساختار:

1قطع کننده خلاء: قطع کننده خلاء قلب قطع کننده مدار است. این شامل یک تماس ثابت و یک تماس متحرک است که در یک اتاق خلاء مهر و موم شده است. هنگامی که قطع کننده کار می کند,تماس ها از هم جدا می شوند و یک قوس ایجاد می کنند. نقش قطع کننده خلاء خاموش کردن قوس و قطع قابل اعتماد جریان است.

2مکانیسم کار: قطع کننده دارای مکانیسم کار است که مسئول باز کردن و بستن تماس ها است.مکانیسم هیدرولیک، یا مکانیسم کار الکترومغناطیسی. مکانیسم کار تضمین می کند کار بدون مشکل و قابل اعتماد از قطع کننده مدار.

3محفظه عایق بندی: قطع کننده در محفظه عایق بندی قرار دارد که از عوامل خارجی مانند رطوبت، گرد و غبار و آلاینده ها محافظت می کند.محفظه به طور معمول از مواد عایق با کیفیت بالا ساخته شده است تا قدرت دی الکتریک و خواص عایق مورد نیاز را حفظ کند.

4سیستم کنترل و حفاظت: قطع کننده مدار ZW8-12 شامل یک سیستم کنترل و حفاظت برای نظارت و کنترل عملکرد آن است. این سیستم شامل سنسورهای مختلف، رله ها،و دستگاه های کنترل برای تشخیص شرایط غیر طبیعی، واردات سیگنال را فراهم می کند و شروع به باز کردن یا بسته شدن قطعات می کند.

5ترمینال های اتصال: قطع کننده دارای ترمینال های اتصال برای اتصالات الکتریکی ورودی و خروجی است. این ترمینال ها اجازه اتصال کابل های برق یا بسبار ها را می دهند.که جریان جریان را از طریق قطع کننده اجازه می دهد.

6اجزای کمکی و کنترل: اجزای کمکی و کنترل اضافی ممکن است در قطع کننده برای افزایش عملکرد آن وجود داشته باشد. این می تواند شامل سوئیچ های کمکی باشد.ترانسفورماتورهای ولتاژ، ترانسفورماتورهای جریان و سایر لوازم ضروری برای نظارت، اندازه گیری و کنترل پارامترهای الکتریکی.

مزیت:

1این دستگاه مجهز به مکانیزم کار با ذخیره انرژی به وسیله ی بهار از نوع CT23 است.

2.ZW8-12G شامل ZW8-12 شکسته و جدا کننده، که شکسته ترکیبی نامیده می شود، می تواند به عنوان بخش بندی استفاده شود.

3ساختار شکافنده از سه فاز در یک مخزن جمع شده است، اتاق خاموش کردن قوس خلاء سه فاز در مخزن فلزی، مواد عایق بین فاز ها و فاز به هر SMC ساخته شده است.

4عملکرد قابل اعتماد و قدرت عایق بندی بالا

کاربرد:

1توزیع برق: قطع کننده های مدار خلاء در فضای باز به طور گسترده ای در سیستم های توزیع برق برای تغییر و محافظت از ترانسفورماتورهای توزیع، تغذیه کننده ها و سایر تجهیزات استفاده می شوند.معمولاً روی ستونهای بیرونی نصب می شوند.، ایستگاه های فرعی و دستگاه های اتصال.

2انرژی های تجدید پذیر در مقیاس خدمات عمومی: قطع کننده های مدار خلاء در فضای باز در پروژه های انرژی های تجدید پذیر در مقیاس خدمات عمومی مانند مزارع بادی و خورشیدی برای تغییر و محافظت از اینورترها و سایر تجهیزات استفاده می شود.

3سیستم های راه آهن: قطع کننده های مدار خلاء بیرونی در سیستم های راه آهن، مانند سیستم های سیگنال و زیرساخت های راه آهن، برای تغییر و محافظت از تجهیزات الکتریکی استفاده می شوند.

4.عملیات معدن: قطع کننده های مدار خلاء بیرونی در عملیات معدن برای تغییر و محافظت از تجهیزات الکتریکی در محیط های بیرونی خشن استفاده می شود.

5صنعت نفت و گاز: قطع کننده های مدار خلاء در خارج از خانه در صنعت نفت و گاز برای تغییر و محافظت از تجهیزات الکتریکی مانند پمپها، کمپرسورها و خط لوله استفاده می شود.

پارامتر فنی:

ZW8-12


GW9-10
