توضیحات محصول:

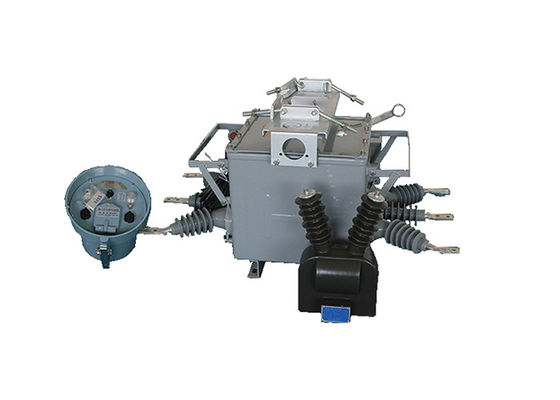

قطع کننده اتوماتیک خلاء ZW20-12 ((F) به طور خاص برای استفاده در فضای باز در شبکه های توزیع 10 kV روستایی و شهری طراحی شده است.آن را قادر به رسیدگی به سناریوهای مختلف مانند جریان بار، جریان بیش از حد و جریان مدار کوتاه
قطع کننده مدار دارای یک ساختار جعبه مشترک سه فاز است که شامل اجزای اساسی مانند مکانیسم عامل، مدار رسانا، سیستم عایق، عنصر مهر و موم و پوسته است.این قطعات با هم هماهنگ کار می کنند تا عملکرد کارآمد و ایمن قطع کننده را تضمین کنند.
برای افزایش بیشتر قابلیت های کنترل و نظارت، ZW20-12 ((F)) با ترمینال های هوشمند از راه دور مجهز است.این ترمینال ها امکان ادغام با برنامه های اتوماسیون توزیع را فراهم می کنند، امکان کنترل از راه دور و نظارت در زمان واقعی بر قطعات مدار را فراهم می کند.
علاوه بر نوع ZW20-12 ((F) ، گزینه دیگری به نام ZW20-12 ((Z) نیز وجود دارد.این نوع یک شکاف هوا هوشمند ولتاژ بالا AC در فضای باز است که شامل یک عملکرد پیام کوتاه GSM استاین قابلیت امکان برقراری ارتباط از طریق پیام های متنی را فراهم می کند و یک وسیله کنترل و ارتباط اضافی برای قطع کننده را فراهم می کند.

علاوه بر این، ZW20-12 ((F) Breaker می تواند با یک کنترل کننده سوئیچ تقسیم برای ایجاد یک سیستم true breaker AC در فضای باز تقسیم شود.این ترکیب عملکرد کلی و قابلیت های گوناگون قطع کننده را افزایش می دهد، ارائه قابلیت های کنترل و حفاظت جامع.



ویژگی های کنترل کننده:

1. می تواند مجهز به 485 / 232 رابط ارتباطی، و یا از طریق فیبر نوری، کنترل از راه دور بی سیم؛ تعویض مجدد عملکرد شتاب: زمانی که سوئیچ سنگین است

2سرعت خودکار در صورت شکست دائمی

3. کنترل از راه دور / بسته شدن دستی سرعت می دهد و قفل کردن قفل کردن مجدد: اگر کاربر خط را اصلاح کند و برق را منتقل کند، اگر فراموش کند ترمز چاقوی زمین را حذف کند،سفر بايد سريع تر انجام بشه

4زمان تاخیر سه بار بازپوشیدن قابل تنظیم است.

5. مدار محرک طراحی ضد سوء استفاده را اتخاذ می کند و عملکرد جلوگیری از پریدن را دارد.

6. جريان صفري مي تونه داخل و خارج از منطقه خراب بشه

7. باز و بسته شدن کنترل از راه دور از طراحی جلوگیری از سوء استفاده استفاده می کند.




ویژگی:

1قطع کننده اتوماتیک خلاء ZW20-12 ((F) نشان دهنده توانایی قوی در مقاومت در برابر آلودگی است.اطمینان از عملکرد قابل اعتماد حتی در شرایط آلودههمچنین مقاومت در برابر دمای بالا و پایین را نشان می دهد و این کار را در طیف گسترده ای از محیط های دمایی امکان پذیر می کند. علاوه بر این، قطع کننده مدار خطر احتراق یا انفجار را ایجاد نمی کند.افزایش ایمنی کلی.

2با داشتن یک ساختار کاملاً بسته، قطع کننده مدار با گاز SF6 در داخل محفظه پر می شود. این طراحی عملکرد مهر و موم عالی را فراهم می کند،برای استفاده در مناطق با دمای بالا و رطوبت مناسب استمحفظه مهر و موم از اجزای داخلی از عناصر خارجی محافظت می کند، اطمینان از عملکرد بهینه و طول عمر.

3قطع کننده مدار مجهز به یک ترانسفورماتور جریان (CT) است که جریان را به کنترل کننده هوشمند برای تجزیه و تحلیل اطلاعات صادر می کند. نسبت تبدیل CT قابل تنظیم است.اجازه انعطاف پذیری در پیکربندی سیستم• ترمینال های اتصال را می توان به راحتی به سوکت های ترمینال مربوطه متصل کرد، که فرآیند نصب و نگهداری را آسان می کند.

4مکانیسم عملکرد قطع کننده نوآورانه و ساده است که منجر به اندازه فشرده و ساخت سبک می شود. این طراحی عملکرد ایمن و قابل اعتماد را تضمین می کند.به حداقل رساندن خطر خرابی یا شکستسایز جمع و جور نیز به صرفه جویی در فضای نصب و آسان بودن دستکاری کمک می کند.

5محفظه بیرونی قطع کننده دارای شاخص های قابل توجه برای " ذخیره انرژی " " باز " و " نزدیک " است. این شاخص ها نشانه های بصری روشن را فراهم می کنند.که امکان شناسایی آسان وضعیت عملیاتی قطع کننده مدار را فراهم می کنداین بازخورد بصری باعث افزایش کارایی عملیاتی می شود و نظارت دقیق بر وضعیت قطع کننده را تضمین می کند.

ساختار:

1دستگاه محافظت و نظارت رله مبتنی بر میکرو کامپیوتری به عنوان کنترل کننده سیستم قطع کننده کار می کند.از تکنولوژی پیشرفته میکرو کامپیوتری استفاده می کند تا عملکردهای دقیق و کارآمد حفاظت و نظارت از رله را فراهم کند.

2کنترل کننده با مقاومت شدید در برابر آب و هوا طراحی شده است، که به آن اجازه می دهد تا در برابر شرایط مختلف محیط زیست مقاومت کند.اطمینان از عملکرد قابل اطمینان حتی در محیط های مرطوب یا مرطوب.

3برای ایجاد یک اتصال امن و قابل اعتماد، کنترل کننده با استفاده از کانکتورهای هواپیمایی به بدن سوئیچ متصل می شود. این کانکتورها سطح بالایی از ثبات و دوام را ارائه می دهند.اطمینان از ارتباط و عملکرد مناسب بین کنترل کننده و سوئیچ.

4کنترل کننده دارای قابلیت اطمینان اتصال عالی است که خطر از دست دادن یا اختلال سیگنال را به حداقل می رساند.حفاظت از یکپارچگی و دقت سیستم حفاظت و نظارت رله.

شرایط محیطی:

1ارتفاع: 2000 متر

2دمای محیط: در فضای باز -30°C ~ +55°C

بالاترین دمای میانگین سالانه ۲۰ درجه سانتیگراد است

حداکثر دمای متوسط روزانه 30°C است

3رطوبت نسبی: 95٪ ((25 °C)

4ظرفیت لرزه ای: شتاب سطح زمین 0.3g

شتاب عمودی زمین 0.15g

در حالی که برای سه موج سینوس عمل می کند

فاکتور ایمنی 167

5شدت زلزله: 7 درجه

6حداکثر تفاوت دمای روزانه:25°C

7محل نصب: در فضای باز، خط هوایی 10kv، نقطه مرزی مسئولیت کاربر

8روش زمین گذاری: نقطه خنثی لمس نمی کند، زمین گیری کویل سرکوب قوس و زمین گیری مقاومت کم




پارامترهای فنی:

پارامتر فنی کنترل کننده:
