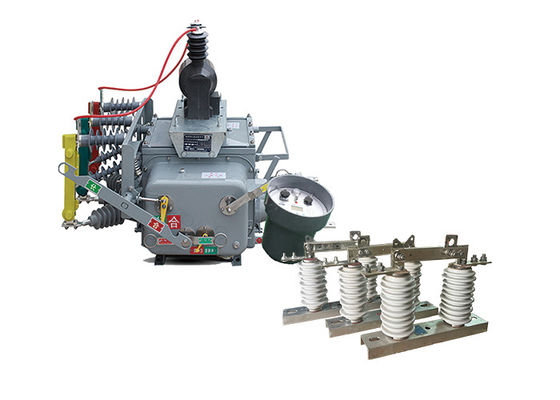

قطع کننده مدار خلاء 12kV 50Hz با ولتاژ بالا GB1984-2003 با کنترل کننده قطع کننده مدار بیرونی با سوئیچ چوبی
توضیحات محصول:
ZW20-12 ((F) قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعاتبرای استفاده در شبکه های توزیع 10 و 13kV طراحی شده است، به ویژه در شبکه های برق شهری و روستایی.
اجزای اصلی قطع کننده مدار ZW20-12 ((F) شامل یک قطع کننده خلاء، کنترل کننده CH-40 و یک ترانسفورماتور ولتاژ خارجی است.شکافنده خلاء مسئول قطع و ساخت مدارهای الکتریکی است، در حالی که کنترل کننده CH-40 عملکردهای محافظت و کنترل هوشمند را فراهم می کند. ترانسفورماتور ولتاژ خارجی به اندازه گیری دقیق ولتاژ برای اهداف کنترل و نظارت کمک می کند.
GW9-10 یک سوئیچ الکتریکی است که برای جدا کردن یک بخش از یک شبکه یا سیستم الکتریکی از بقیه سیستم برای نگهداری یا تعمیر طراحی شده است.معمولا در سیستم های انتقال و توزیع ولتاژ بالا استفاده می شود.
سوئیچ طراحی شده برای باز و بسته شدن در شرایط عادی یا غیر طبیعی، مانند نقص یا جریان بیش از حد.این بخش از سیستم را از بقیه شبکه جدا می کند.، مانع از جریان برق به آن بخش می شود.
سوئیچ های قطع ولتاژ بالا به طور معمول برای کار در ولتاژ بین 600 و 765,000 ولت طراحی شده اند و می توانند به صورت دستی یا خودکار کار کنند.آنها معمولاً در ایستگاه های فرعی و یا در ستون های برق نصب می شوند، و آنها یک جزء مهم از زیرساخت های شبکه برق هستند.
اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطعات مدار خلاء استفاده شود.
ویژگی های کنترل کننده:
کنترل کننده های پایانی هوشمند دارای توابع مانند حفاظت، کنترل خودکار، بازرسی / پرس و جو، ارتباطات و مدیریت نرم افزار هستند.
1عملکرد جامع:
• عملکردهای مختلفی مانند حفاظت از مدار، کنترل از راه دور، هشدار و نظارت از راه دور را به طور کامل اجرا کنید.
2هزینه پایین و کاربرد:
• نیازی به هیچ سرمایه گذاری سخت افزاری ارتباطی در شبکه های GSM نیست.
3اقدامات امنیتی چندگانه:
• استفاده از تلفن های همراه مخصوص، رمزگذاری اطلاعات، تأیید رمز عبور و سایر اقدامات امنیتی.
• ماژول GSM می تواند یک شماره تلفن همراه را مشخص کند و فقط دستورات را از تلفن متصل قبول می کند.
• پیام های ارتباطی برای کنترل از راه دور و سایر دستورات رمزگذاری شده است.
• از یک روش کنترل از راه دور پیش تنظیم-تأکید- اجرا- تأیید برای اطمینان از امنیت کنترل سیستم و جلوگیری از خرابی های عملیاتی استفاده می کند.
4پیکربندی سیستم ساده:
• نیازی به نصب خط های ارتباطی یا خط های ارتباطی عیب یابی نیست.
• به سادگی ترمینال نظارت هوشمند SMS را به درستی نصب کنید، سیم کارت را وارد کنید، شماره تلفن همراه تعیین شده را تنظیم کنید و سیستم شروع به کار می کند.
5.مراقبيت موبايل هر زمان و هر جا:
• نظارت و مشاهده در زمان واقعی می تواند در هر مکان با سیگنال انجام شود، بدون نیاز به پرسنل برای نظارت.
کاربرد:
1عملیات معدن: سوئیچ ZW20 در عملیات معدن برای کنترل و محافظت از تجهیزات الکتریکی و شبکه های توزیع برق در معادن زیرزمینی و سطحی استفاده می شود.
2مراکز داده: سوئیچ در مراکز داده برای اطمینان از توزیع برق قابل اعتماد و حفاظت از زیرساخت های حیاتی فناوری اطلاعات استفاده می شود.این امکان را می دهد تا به طور موثر تغییر بار و حفاظت در برابر نقص های الکتریکی.
3صنعت نفت و گاز: سوئیچ ZW20 در صنعت نفت و گاز برای کنترل و محافظت از تجهیزات الکتریکی در پالایشگاه ها، خط لوله ها و سیستم عامل های دریایی استفاده می شود.
4پروژه های زیربنایی: سوئیچ در پروژه های زیربنایی مختلف مانند فرودگاه ها، بنادر دریایی و استادیوم ها برای توزیع و حفاظت از برق قابل اعتماد استفاده می شود.
5.آب و تصفیه آب فاضلاب: سوئیچ ZW20 در آب و تصفیه آب فاضلاب برای کنترل و حفاظت از تجهیزات الکتریکی در ایستگاه های پمپ، کارخانه های تصفیه استفاده می شودو شبکه های توزیع.
ویژگی:
1توانایی قوی در مقاومت در برابر آلودگی، مقاومت در برابر دمای بالا و پایین و بدون خطر احتراق یا انفجار.
2ساختار کاملا بسته شده، پر از گاز SF6 در محفظه، عملکرد مهر و موم عالی، مناسب برای استفاده در مناطق با دمای بالا و مرطوب.
3مجهز به یک ترانسفورماتور جریان (CT) برای خروجی جریان به کنترل کننده هوشمند برای تجزیه و تحلیل اطلاعات. نسبت تبدیل قابل تنظیم است.و پایانه های اتصال می توانند به سوکت های پایانی مربوطه متصل شوند.
4مکانیسم کار نوآورانه و ساده است، با اندازه کوچک و وزن سبک، اطمینان از کار ایمن و قابل اعتماد.
5پوشش بیرونی دارای شاخص های قابل توجه برای " ذخیره انرژی" ، "باز" و "قرب" است.
پارامترهای فنی:
ZW20-12 ((F)
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
سطح عایق شکستگی |
فرکانس کار ((بررسی خشک/بررسی مرطوب) |
48 |
| ولتاژ آزمایش شوک رعد و برق (قله) |
85 |
| 3 |
سطح عایق بندی به زمین/فاز به فاز |
فرکانس کار |
آزمایش خشک |
42 |
| آزمایش خیس |
34 |
| ولتاژ آزمایش شوک رعد و برق (قله) |
75 |
| 4 |
جریان نامی |
A |
630، 1250 |
| 5 |
جریان نامی قطع مدار کوتاه |
kA |
16، 20، 25 |
| 6 |
زمان های شکستن جریان نامی برای شکستن مدار کوتاه |
زمان |
30 |
| 7 |
جریان قابل تحمل کوتاه مدت |
kA |
16، 20، 25 |
| 8 |
مدت زمان کوتاه مدت |
S |
4 |
| 9 |
جریان نامی بستن مدار کوتاه (فوق) |
kA |
40، 50، 63 |
| 10 |
اوج نامی مقاومت در برابر جریان |
kA |
40، 50، 63 |
| 11 |
طول عمر مکانیکی |
زمان |
بیش از 1000 |
| 12 |
جریان افتتاح نامی |
10000 |
| 13 |
وزن خالص |
کیلوگرم |
180 |
GW9-10
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
جریان نامی |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H)GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s جریان مقاومت کوتاه مدت |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H)GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
سطح عایق نامی |
صاعقه ها مقاومت می کنند و ولتاژ بالاست |
قطب به زمین
(مثبت و منفی) |
kV |
75 |
شکستگی
(مثبت و منفی) |
85 |
فرکانس صنعتی و مقاومت در برابر ولتاژ
(1 دقیقه)
(ارزش واقعی) |
آزمایش خشک/آزمایش مرطوب |
قطب به زمین |
42 ((خشک)
34 ((رطوبت) |
| شکستگی |
48 ((خشک) |
| 48 ((خشک) |
48 ((خشک)
40 ((رطوبت) |
| 5 |
مقاومت مدار اصلی |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
طول عمر مکانیکی |
زمان |
50 |
| 50 |
80
|
