توضیحات محصول:

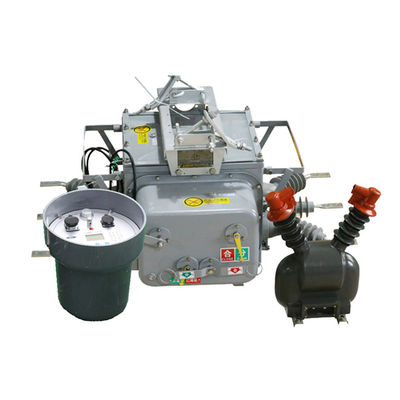

قطع کننده اتوماتیک خلاء ZW20-12 ((F) یک نوع قطعات سه فاز AC 50Hz در فضای باز با ولتاژ بالا است که عمدتا برای استفاده در شبکه های توزیع بیرونی 10 کیلوولت روستایی و شهری طراحی شده است.براي کنترل جريان بار استفاده ميکنه، جریان بیش از حد، جریان مدار کوتاه و سناریوهای مشابه.
قطع کننده مدار دارای یک ساختار جعبه سه فاز مشترک است که شامل چندین جزء از جمله مکانیسم عملیاتی، یک مدار رسانا، یک سیستم عایق، یک عنصر مهر و موم،و يه صدفاین قطعات با هم کار می کنند تا عملکرد کارآمد و ایمن قطع کننده را تضمین کنند.
علاوه بر این، ZW20-12 ((F) شکسته شده است با ترمینال های هوشمند از راه دور مجهز است که پشتیبانی از برنامه های مختلف اتوماسیون توزیع، اجازه می دهد تا برای کنترل و قابلیت های نظارت افزایش یافته.
علاوه بر این، یک نوع دیگر از این قطع کننده به نام ZW20-12 ((Z) وجود دارد که یک قطع کننده هوا هوشمند ولتاژ بالا AC در فضای باز است.امکان ارتباط از طریق پیام های متنی.
علاوه بر این ، ZW20-12 ((F) Breaker می تواند با یک کنترل کننده سوئیچ تقسیم شده برای تشکیل یک سیستم شکاف هوا واقعی AC ولتاژ بالا در فضای باز ترکیب شود.این ترکیب باعث افزایش قابلیت و انعطاف پذیری قطع کننده می شود، فراهم کردن قابلیت های کنترل و حفاظت جامع تر.



ویژگی های کنترل کننده:

1سیستم قطع کننده می تواند با یک رابط ارتباطی 485/232 مجهز باشد که امکان ارتباط و تبادل اطلاعات راحت با دستگاه های خارجی را فراهم می کند.می تواند با استفاده از فن آوری های فیبر نوری یا ارتباطات بی سیم، نظارت از راه دور را به دست آورد.این گزینه های ارتباطی امکان نظارت و کنترل کارآمد سیستم قطع کننده را از مکان های دور از دسترس فراهم می کند.
2در صورت نقص دائمی، سیستم قطع کننده به طور خودکار عملکرد شتاب خود را به سمت حرکت فعال می کند. این ویژگی باعث می شود که سوئیچ سریع و موثر باشد.کمک به جلوگیری از آسیب بیشتر یا خطرات ناشی از نقص.
3.سیستم قطع کننده مدار از هر دو کنترل از راه دور و قفل مجدد دستی با توانایی شتاب دادن به حرکت پشتیبانی می کند. همچنین شامل یک ویژگی قفل مجدد است.اگر کاربر قدرت را به خط پس از تعمیر آن را بازگرداند اما فراموش کنید برای خارج کردن سوئیچ چاقو زمین، سيستم بطور اتوماتيكي به عنوان احتياطيهاي امنيتي شتاب ميده.
4زمان تاخیر برای بازپوشاندن می تواند برای هر سه تلاش برای بازپوشاندن تنظیم شود. این انعطاف پذیری اجازه می دهد تا بر اساس الزامات سیستم خاص یا شرایط عملیاتی سفارشی شود.
5مدار شروع/بازپوشیدن سیستم قطع کننده برای جلوگیری از عملکرد غلط طراحی شده است.این طراحی تضمین می کند که سیستم به طور دقیق به نقص های واقعی یا ناهنجاری ها پاسخ می دهد در حالی که وقوع اقدامات غیر ضروری یا نادرست یا باز کردن مجدد را به حداقل می رساند.همچنین شامل عملکرد ضد بازپرداخت برای افزایش ایمنی و قابلیت اطمینان کلی سیستم است.
6توانایی سیستم برای اندازه گیری جریان صفر تسلسل به آن امکان می دهد بین نقص هایی که در منطقه محافظت شده رخ می دهند و آنهایی که از خارج از منطقه ناشی می شوند، تفاوت ایجاد کند.این تمایز در شناسایی مکان دقیق نقص ها کمک می کند و امکان اتخاذ اقدامات مناسب برای جداسازی نقص و حفاظت از سیستم را فراهم می کند..
7. ویژگی کنترل از راه دور / باز کردن سیستم قطع کننده برای جلوگیری از عملیات نادرست طراحی شده است.این طراحی تضمین می کند که دستورات از راه دور برای فعال کردن یا بازپوشاندن به طور دقیق و قابل اعتماد اجرا می شودکاهش خطر عملیات نادرست یا ناخواسته که می تواند امنیت یا ثبات سیستم را به خطر بیندازد.




ویژگی:

1 توانایی قوی ضد آلودگی، مقاومت بالا در برابر قدرت دمای بالا و پایین، بدون خطر احتراق و انفجار.

2 ساختار کاملا بسته شده، جعبه پر از گاز SF6، مهر و موم خوب، مناسب برای مناطق با دمای بالا و مرطوب است.

3 ساخته شده در CT، جریان خروجی برای دستگاه کنترل هوشمند برای تجزیه و تحلیل اطلاعات، و نسبت می تواند تنظیم شود، ترمینال اتصال به ترمینال مربوطه متصل می شود.

مکانیسم کار جدید، ساده، کوچک، سبک وزن، کار ایمن و قابل اعتماد است.

۵. چگونه می توان به "مخزن انرژی"، "نقطه ها" و "مجموعه ها" اشاره کرد؟



ساختار:

1دستگاه محافظت و نظارت رله مبتنی بر میکرو کامپیوتری به عنوان کنترل کننده سیستم قطع کننده کار می کند.از تکنولوژی پیشرفته میکرو کامپیوتری استفاده می کند تا عملکردهای دقیق و کارآمد حفاظت و نظارت از رله را فراهم کند.

2کنترل کننده با مقاومت شدید در برابر آب و هوا طراحی شده است، که به آن اجازه می دهد تا در برابر شرایط مختلف محیط زیست مقاومت کند.اطمینان از عملکرد قابل اطمینان حتی در محیط های مرطوب یا مرطوب.

3برای ایجاد یک اتصال امن و قابل اعتماد، کنترل کننده با استفاده از کانکتورهای هواپیمایی به بدن سوئیچ متصل می شود. این کانکتورها سطح بالایی از ثبات و دوام را ارائه می دهند.اطمینان از ارتباط و عملکرد مناسب بین کنترل کننده و سوئیچ.

4کنترل کننده دارای قابلیت اطمینان اتصال عالی است که خطر از دست دادن یا اختلال سیگنال را به حداقل می رساند.حفاظت از یکپارچگی و دقت سیستم حفاظت و نظارت رله.

شرایط محیطی:

1 دمای هوای محیط: -40 °C ~ + 70 °C

2 ارتفاع: حداکثر 3000 متر

3 هوای محیط ممکن است با گرد و غبار، دود، گاز های خوردنی، بخار یا اسپری نمک آلوده شود. سطح آلودگی: کلاس IV:

4 سرعت باد بیش از 34 متر در ثانیه نیست (معادل 700 پا در سطح سیلندر) ؛

5 ارتعاش یا حرکت زمین از خارج دستگاه های سوئیچ و کنترل ناچیز است.

6 دامنه تداخل الکترومغناطیسی به ارمغان آمده در سیستم ثانویه بیش از 1.6kV نیست.




پارامترهای فنی:

پارامتر فنی کنترل کننده:
