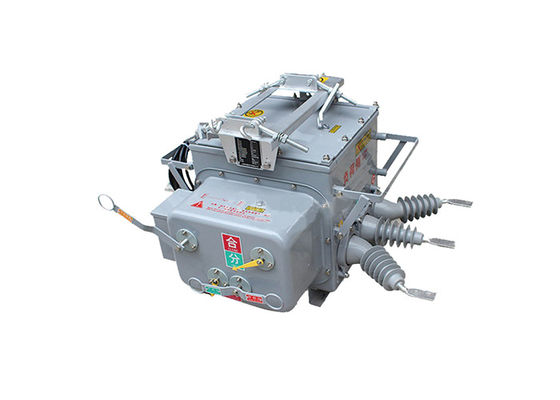

ZW20 ((F) 12kV Vcb در فضای باز فولاد ضد زنگ ساخته شده صنعت شکستن مرز ولتاژ خلاء استاندارد IEC62271-100

ZW20 ((F) 12kV Vcb در فضای باز فولاد ضد زنگ ساخته شده صنعت شکستن مرز ولتاژ خلاء استاندارد IEC62271-100

توضیحات محصول:

سوئیچ خلاء مرزی سری ZW20 یک نوع سوئیچ الکتریکی است که در محیط خلاء کار می کند.این برای برنامه های ولتاژ متوسط طراحی شده است و معمولا در سیستم های توزیع برق استفاده می شود.

این سوئیچ به طور معمول با یک محفظه قوی و با دوام ساخته شده از مواد با کیفیت بالا ساخته شده است. این یک اتاق قطع کننده خلاء، تماس های جریان و مکانیسم های کنترل را شامل می شود..

و قطع کننده خلاء جزء کلیدی سوئیچ است. این شامل یک اتاق خلاء مهر و موم شده است که شامل دو الکترود تماس است. وقتی سوئیچ بسته می شود،محیط خلاء مانع از تشکیل یک قوس الکتریکی در طول عملیات سوئیچ شدن می شود.

این دستگاه مجهز به مکانیزم باز و بسته شدن تماس ها است. این دستگاه می تواند به صورت دستی یا الکتریکی، بسته به مدل و نیازهای کاربرد، کار کند.مکانیسم عامل تضمین می کند که عملیات تغییر بدون مشکل و قابل اعتماد باشد.

سوئیچ خلاء مرزی سری ZW20 با ولتاژ و جریان های مختلف در دسترس است تا نیازهای مختلف سیستم را برآورده کند.می تواند سطح ولتاژ متوسط را به طور معمول از چندین کیلووولت تا ده ها کیلووولت اداره کند.

سوئیچ دارای ظرفیت شکستن بالایی برای قطع جریان های نقص و محافظت از سیستم الکتریکی است.ظرفیت شکستن با توجه به حداکثر جریان خطا که سوئیچ می تواند به طور ایمن بدون آسیب قطع مشخص شده است.

برخی از مدل های سری ZW20 ممکن است ویژگی های کنترل و نظارت پیشرفته ای را ارائه دهند. این ویژگی ها می توانند شامل قابلیت های کنترل از راه دور، نشان دادن وضعیت و تشخیص خطا،ارائه قابلیت های پیشرفته و سهولت کار.

تکنولوژی خلاء مورد استفاده در سوئیچ قابلیت های عالی خاموش کردن قوس را تضمین می کند و آن را به یک راه حل قابل اعتماد و ایمن برای کاربردهای ولتاژ متوسط تبدیل می کند.سوئیچ طراحی شده است تا با استانداردهای ایمنی سخت و ارائه عملکرد طولانی مدت با حداقل نیاز به نگهداری.

سوئیچ خلاء مرزی سری ZW20 برای طیف گسترده ای از کاربردهای مختلف از جمله زیر ایستگاه های توزیع برق، کارخانه های صنعتی، ساختمان های تجاری و موارد دیگر مناسب است.معمولا برای تغییر بار استفاده می شود، حفاظت از خطا و عزل در سیستم های الکتریکی ولتاژ متوسط.



ویژگی های کنترل کننده:

1. می تواند با رابط ارتباطی 485/232 مجهز باشد ، یا از طریق فیبر نوری یا ارتباطات بی سیم نظارت از راه دور را انجام دهد. پس از بازپرداخت ، عملکرد شتاب دارد:زمانی که سوئیچ به دلیل یک نقص دائمی دوباره بسته می شود.

2.وقتی یک نقص دائمی رخ می دهد، به طور خودکار سرعت می گیرد.

3کنترل از راه دور / بازپرداخت دستی با شتاب برای حرکت و بازپرداخت بازپرداخت: پس از اینکه کاربر خط را تعمیر کرده و قدرت را بازگرداند، اگر فراموش کند سوئیچ چاقوی زمین را خارج کند،بايد سرعتش رو بالا ببره تا حرکت کنه.

4زمان تاخیر برای بازپوشیدن می تواند برای هر سه تلاش تنظیم شود.

5مدار حرکت/بازبستن برای جلوگیری از کار نادرست طراحی شده و دارای عملکرد ضد بازبستن است.

6.جريان سري صفر مي تونه بين نقص هاي داخل و خارج از منطقه تفاوت کنه

7کنترل از راه دور استفاده از طراحی برای جلوگیری از کار نادرست است.




کاربرد:

1زیر ایستگاه های توزیع برق: سوئیچ ZW20 به طور معمول در زیر ایستگاه های توزیع برق، در داخل و خارج از خانه استفاده می شود.و حفاظت از خطا در شبکه های توزیع.

2کارخانه های صنعتی: سوئیچ ZW20 در کارخانه های صنعتی مورد استفاده قرار می گیرد که در آن توزیع برق ولتاژ متوسط مورد نیاز است.مانند موتورها، ترانسفورماتورها و ژنراتورها

3ساختمان های تجاری: این سوئیچ در ساختمان های تجاری از جمله مراکز خرید، مجتمع های اداری و بیمارستان ها برای توزیع برق قابل اعتماد و ایمن استفاده می شود.آن را تضمین می کند انتقال بار کارآمد و حفاظت از بار های الکتریکی حیاتی.

4سیستم های انرژی تجدید پذیر: سوئیچ ZW20 برای سیستم های انرژی تجدید پذیر مانند نیروگاه های خورشیدی و مزارع بادی مناسب است.آن را تسهیل تغییر و حفاظت از مدار ولتاژ متوسط در این سیستم.

5برق رسانی راه آهن: سوئیچ در پروژه های برق رسانی راه آهن برای کنترل و محافظت از منبع برق به شبکه های راه آهن استفاده می شود.این سیستم توزیع انرژی قابل اعتماد و ایمن برای عملیات قطار را تضمین می کند..




شرایط محیطی:

1ارتفاع: 2000 متر
2دمای محیط: در فضای باز -30°C ~ +55°C
بالاترین دمای میانگین سالانه ۲۰ درجه سانتیگراد است
حداکثر دمای متوسط روزانه 30°C است
3رطوبت نسبی: 95٪ ((25 °C)
4ظرفیت لرزه ای: شتاب سطح زمین 0.3g
شتاب عمودی زمین 0.15g
در حالی که برای سه موج سینوس عمل می کند
فاکتور ایمنی 167
5شدت زلزله: 7 درجه
6حداکثر تفاوت دمای روزانه:25°C
7محل نصب: در فضای باز، خط هوایی 10kv، نقطه مرزی مسئولیت کاربر
8روش زمین گذاری: نقطه خنثی لمس نمی کند، زمین گیری کویل سرکوب قوس و زمین گیری مقاومت کم



پارامترهای فنی:

پارامتر فنی کنترل کننده:
