توضیحات محصول:

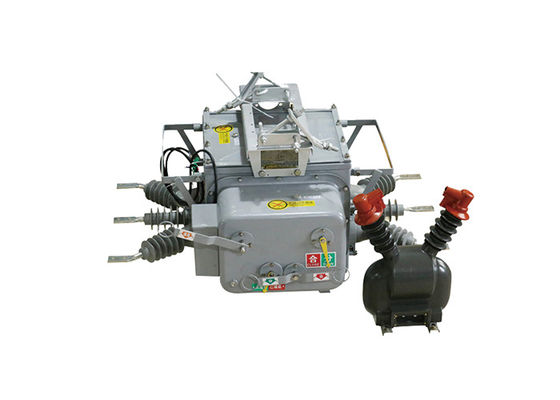

ZW20-12 ((F) قطع کننده مدار خلاء در فضای باز سه فاز AC 50Hz در فضای باز HV است که عمدتا برای شبکه های توزیع 10 کیلوولت در فضای باز روستایی و شهری استفاده می شود، به عنوان یک جریان بار جداگانه و ترکیبی،جریان بیش از حد، جریان مدار کوتاه و مکان های مشابه دیگر.

کل ساختار آن یک نوع جعبه مشترک سه فاز است که از مکانیسم عملیاتی، یک مدار رسانا، یک سیستم عایق بندی، یک عنصر مهر و موم و یک پوسته تشکیل شده است.

و از ترمینال های هوشمند از راه دور مربوطه پشتیبانی می کند تا نیازهای کاربردی اتوماسیون توزیع را برآورده کند.

· ZW20-12 (Z) درب هوشمند ولتاژ بالا AC True Air Breaker با عملکرد پیام کوتاه GSM

· ترکیب با کنترل کننده سوئیچ تقسیم کننده ZW20-12 (F) تقسیم کننده خارجی ولتاژ بالا AC true breaker.



ویژگی های کنترل کننده:

1. می تواند با رابط ارتباطی 485/232 مجهز باشد ، یا از طریق فیبر نوری یا ارتباطات بی سیم نظارت از راه دور را انجام دهد. پس از بازپرداخت ، عملکرد شتاب دارد:زمانی که سوئیچ به دلیل یک نقص دائمی دوباره بسته می شود.

2.وقتی یک نقص دائمی رخ می دهد، به طور خودکار سرعت می گیرد.

3کنترل از راه دور / بازپرداخت دستی با شتاب برای حرکت و بازپرداخت بازپرداخت: پس از اینکه کاربر خط را تعمیر کرده و قدرت را بازگرداند، اگر فراموش کند سوئیچ چاقوی زمین را خارج کند،بايد سرعتش رو بالا ببره تا حرکت کنه.

4زمان تاخیر برای بازپوشیدن می تواند برای هر سه تلاش تنظیم شود.

5مدار حرکت/بازبستن برای جلوگیری از کار نادرست طراحی شده و دارای عملکرد ضد بازبستن است.

6.جريان سري صفر مي تونه بين نقص هاي داخل و خارج از منطقه تفاوت کنه

7کنترل از راه دور استفاده از طراحی برای جلوگیری از کار نادرست است.




کاربرد:

1عملیات معدن: سوئیچ ZW20 در عملیات معدن برای کنترل و محافظت از تجهیزات الکتریکی و شبکه های توزیع برق در معادن زیرزمینی و سطحی استفاده می شود.

2مراکز داده: سوئیچ در مراکز داده برای اطمینان از توزیع برق قابل اعتماد و حفاظت از زیرساخت های حیاتی فناوری اطلاعات استفاده می شود.این امکان را می دهد تا به طور موثر تغییر بار و حفاظت در برابر نقص های الکتریکی.

3صنعت نفت و گاز: سوئیچ ZW20 در صنعت نفت و گاز برای کنترل و محافظت از تجهیزات الکتریکی در پالایشگاه ها، خط لوله ها و سیستم عامل های دریایی استفاده می شود.

4پروژه های زیربنایی: سوئیچ در پروژه های زیربنایی مختلف مانند فرودگاه ها، بنادر دریایی و استادیوم ها برای توزیع و حفاظت از برق قابل اعتماد استفاده می شود.

5.آب و تصفیه آب فاضلاب: سوئیچ ZW20 در آب و تصفیه آب فاضلاب برای کنترل و حفاظت از تجهیزات الکتریکی در ایستگاه های پمپ، کارخانه های تصفیه استفاده می شودو شبکه های توزیع.



ساختار:

1کنترل کننده یک دستگاه محافظ و نظارت بر رله مبتنی بر میکرو کامپیوتری است.

2کنترل کننده دارای مقاومت شدید در برابر آب و هوا و محافظت در برابر فشرده سازی است.

3از طریق کانکتورهای هواپیمایی به بدن سوئیچ متصل می شود.

4این دستگاه قابلیت اطمینان اتصال خوبی و سطح بالایی از حفاظت دارد.

کنترل کننده دارای چهار کانال ورودی آنالوگ است: جریان فاز A، جریان فاز C، جریان صفر دنباله و ولتاژ فاز BC.کنترل کننده ارزش این ورودی های آنالوگ را در زمان واقعی نظارت می کند و آنها را با مقادیر تنظیم شده برای تعیین نقص خط و شروع اقدامات مربوطه مقایسه می کند.

شرایط محیطی:

1 دمای هوای محیط: -40 °C ~ + 70 °C

2 ارتفاع: حداکثر 3000 متر

3 هوای محیط ممکن است با گرد و غبار، دود، گاز های خوردنی، بخار یا اسپری نمک آلوده شود. سطح آلودگی: کلاس IV:

4 سرعت باد بیش از 34 متر در ثانیه نیست (معادل 700 پا در سطح سیلندر) ؛

5 ارتعاش یا حرکت زمین از خارج دستگاه های سوئیچ و کنترل ناچیز است.

6 دامنه تداخل الکترومغناطیسی به ارمغان آمده در سیستم ثانویه بیش از 1.6kV نیست.




پارامترهای فنی:

پارامتر فنی کنترل کننده:
