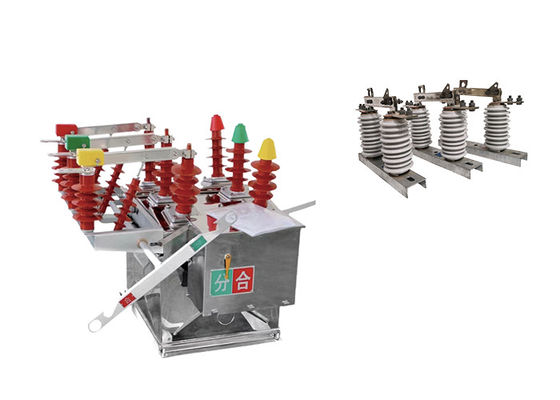

قطع کننده مدار صنعتی خلاء کنترل شده به صورت دستی / اتوماتیک با هک استیک سرامیکی سری GW9

قطع کننده مدار صنعتی خلاء کنترل شده به صورت دستی / اتوماتیک با هک استیک سرامیکی سری GW9

توضیحات محصول:

ZW8-12 خارج از خانه ولتاژ بالا AC قطعات خلا برای استفاده در سه فاز AC خارج از خانه ولتاژ بالا طراحی شده است.مناسب برای سیستم های توزیع برق در مناطق شهری و روستایی با ولتاژ 12kV و فرکانس 50Hz است.
عملکرد اصلی قطع کننده مدار ZW8-12 روشن کردن یا خاموش کردن جریان های بار و جریان های شکست مدار کوتاه در سیستم های توزیع است.آن را تضمین می کند کار ایمن و قابل اعتماد از شبکه برق با قطع جریان خطا و حفاظت از تجهیزات الکتریکی.
آن را به عنوان یکی از گسترده ترین محصولات مورد استفاده در سیستم قدرت توصیف می شود. پذیرش گسترده و استفاده از آن نشان می دهد عملکرد اثبات شده، قابلیت اطمینان،و بلوغ در کاربردهای مختلف توزیع برق.
قطع کننده مدار ZW8-12 به خاطر پایداری در کار خود شناخته شده است.اطمینان از عملیات قابل اعتماد تغییر حتی در محیط های بیرونی دشوار.

چوب قلاب سرامیکی GW9-10 یک نوع سوئیچ الکتریکی است که برای جدا کردن یک بخش از یک خط انتقال برق برای نگهداری یا تعمیر استفاده می شود.معمولا در سیستم های الکتریکی ولتاژ بالا استفاده می شود، مانند آنهایی که توسط شرکت های برق برای انتقال برق در مسافت های طولانی استفاده می شوند.

این سوئیچ بر روی یک سازه فوقانی مانند یک برج انتقال یا قطب نصب شده است و برای مقاومت در برابر شرایط زیست محیطی سخت در سیستم های الکتریکی در فضای باز طراحی شده است.داراي يک عمودي، یا حرکت بالا و پایین برای اتصال یا جدا کردن تماس های سوئیچ، که به طور معمول از مس یا سایر مواد رسانا ساخته شده است.

چوب قلاب طراحی شده است تا یک شکستن قابل مشاهده در خط انتقال را فراهم کند، به کارکنان تعمیر و نگهداری اجازه می دهد تا بدون خطر ضربه الکتریکی یا آسیب به تجهیزات به طور ایمن در خط کار کنند.اغلب در کنار سایر وسایل ایمنی استفاده می شودبرای محافظت از سیستم الکتریکی و افرادی که روی آن کار می کنند.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطعات مدار خلاء استفاده شود!!

مزیت:

1این دستگاه مجهز به مکانیزم کار با ذخیره انرژی به وسیله ی بهار از نوع CT23 است.

2.ZW8-12G شامل ZW8-12 شکسته و جدا کننده، که شکسته ترکیبی نامیده می شود، می تواند به عنوان بخش بندی استفاده شود.

3ساختار شکافنده از سه فاز در یک مخزن جمع شده است، اتاق خاموش کردن قوس خلاء سه فاز در مخزن فلزی، مواد عایق بین فاز ها و فاز به هر SMC ساخته شده است.

4عملکرد قابل اعتماد و قدرت عایق بندی بالا.


حالت:

1دمای محیط: قطع کننده برای کار در محدوده دمای -15°C تا +40°C طراحی شده است.این به این معنی است که می تواند به طور موثر در محیط هایی با دمای پایین به -15 °C و تا 40 °C کار کند.

2فشار باد: قطع کننده می تواند با فشار باد تا 700Pa مقاومت کند، که معادل سرعت باد 34 متر در ثانیه است.این اطمینان حاصل می کند که قطع کننده مدار پایدار و تحت تاثیر باد قوی باقی می ماند.

3ارتفاع: قطع کننده برای نصب در ارتفاع تا 1000 متر بالای سطح دریا مناسب است.

4شدت لرزه ای: قطع کننده برای مقاومت در برابر فعالیت های لرزه ای با سطح شدت تا 8 در مقیاس شدت لرزه ای طراحی شده است.این تضمین می کند که آن را در حال کار باقی می ماند و تحت تاثیر لرزش لرزه ای تا این سطح.

درخواست

1سیستم های توزیع: قطع کننده مدار ZW8-12 نقش مهمی در کنترل و حفاظت از سیستم های توزیع در شبکه های برق شهری و روستایی 10kV دارد.مسئول روشن کردن و خاموش کردن جریان های بار است، تضمین توزیع انرژی قابل اعتماد به مصرف کنندگان.

2ایستگاه های زیر برق: قطع کننده اغلب در ایستگاه های زیر برق که خطوط انتقال ولتاژ بالا به شبکه های توزیع متصل هستند استفاده می شود.به جدا کردن و محافظت از تجهیزات کمک می کند، اجازه می دهد تا عملیات امن و کارآمد ایستگاه فرعی.

3سیستم های برق صنعتی: صنایع با نیاز به قدرت بالا، مانند کارخانه های تولیدی، عملیات معدن و پروژه های زیربنایی در مقیاس بزرگ،اغلب از قطع کننده مدار ZW8-12 برای کنترل و محافظت از سیستم های برق ولتاژ بالا استفاده می کننداین کمک می کند در مدیریت جریان بار و حفاظت از تجهیزات از جریان خطا مدار کوتاه.

4سیستم های انرژی تجدید پذیر: با افزایش استفاده از منابع انرژی تجدید پذیر مانند انرژی بادی و خورشیدی،قطع کننده مدار ZW8-12 در سیستم های سوئیچینگ ولتاژ بالا مرتبط با تولید انرژی تجدید پذیر کاربرد دارداین به یکپارچه سازی کارآمد انرژی های تجدید پذیر در شبکه کمک می کند و عملکرد ایمن تاسیسات تولید برق را تضمین می کند.

5صنعت نفت و گاز: قطع کننده های مدار خلاء در خارج از خانه در صنعت نفت و گاز برای تغییر و محافظت از تجهیزات الکتریکی مانند پمپها، کمپرسورها و خط لوله استفاده می شود.

ساختار:

1پوشش بالایی از محفظه با استفاده از تکنولوژی یک بار کششی قالب پردازش می شود، به دست آوردن سطح حفاظت IP4X، قدرت مکانیکی بالا، ظاهر زیبا،و نصب آسان. آن را به راحتی به زنگ و مقاوم در برابر خوردگی است. فولاد ضد زنگ و یا با کیفیت بالا فولاد صفحه اسپری درمان می تواند انتخاب شود.

2. سوئیچ جداکننده (اختیاری) بر اساس واحد بدن سوئیچ ZW8 طراحی شده است، با یک نقطه قطع آشکار در طول نگهداری خط توزیع،و یک دستگاه قفل مکانیکی بین سوئیچ جدا کننده و قطع کننده برای جلوگیری از خرابی.

پارامتر فنی:

ZW8-12


GW9-10
