توضیحات محصول:

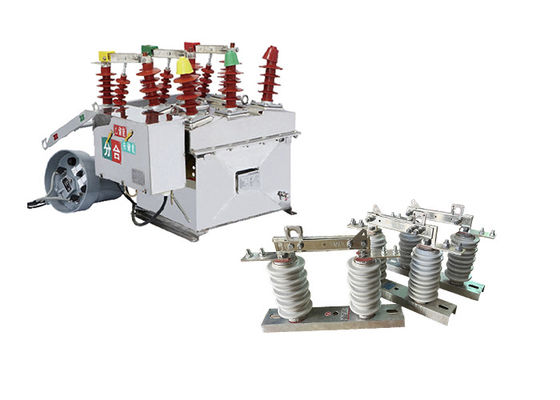

قطع کننده خلاء بیرونی ZW8-12 یک نوع خاص از قطع کننده طراحی شده برای استفاده در فضای باز در سیستم های سوئیچینگ ولتاژ بالا است.آن را به طور خاص مناسب برای سه فاز AC درب ولتاژ بالا قطعات با ولتاژ نامی 12kV و فرکانس نامی 50Hz.

عملکرد اصلی قطع کننده مدار ZW8-12 کنترل و محافظت از سیستم های توزیع در شبکه های برق شهری و روستایی 10kV است.این مسئول روشن کردن یا خاموش کردن جریان های بار و همچنین برای قطع جریان های خطای مدار کوتاه است که ممکن است در سیستم برق رخ دهد.

به عنوان یک قطع کننده مدار خلاء، از یک قطع کننده خلاء استفاده می کند تا قوس ایجاد شده را هنگام باز شدن قطع کننده در طول عملیات سوئیچ خاموش کند.قطع کننده های خلاء قابلیت قطع قوس قابل اطمینان را فراهم می کنند و به دلیل قدرت دی الکتریک بالا و عملکرد الکتریکی عالی خود شناخته می شوند.

قطع کننده مدار ZW8-12 به عنوان یکی از گسترده ترین محصولات مورد استفاده، بالغ و پایدار در سیستم برق در نظر گرفته می شود. این بدان معنی است که دارای سابقه طولانی عملکرد موفق است.تعبیه گسترده در زمینه، و قابلیت اطمینان اثبات شده است. آن را به آزمایش های دقیق و مطابق با استانداردهای لازم صنعت برای عملکرد و ایمنی انجام شده است.

GW9-10 سوئیچ های خارج از فضای بالا به طور معمول در سیستم های انتقال و توزیع ولتاژ بالا برای جدا کردن بخش هایی از شبکه برای تعمیر و نگهداری استفاده می شود.آنها همچنین به عنوان یک دستگاه ایمنی برای محافظت از کارگران در برابر خطرات الکتریکی استفاده می شود، مانند تماس تصادفی با قسمت های زنده سیستم.

آنها برای تحمل ولتاژ و جریان های بالا طراحی شده اند و اغلب در مکان های بیرونی نصب می شوند، جایی که آنها در معرض شرایط محیطی خشن مانند دمای شدید، باد,باران و گرد و غبار. بنابراین، آنها ساخته شده برای تحمل این شرایط و اغلب از مواد ماندگار مانند فولاد یا آلومینیوم ساخته شده است.

سوئیچ های خارج از خانه در انواع و پیکربندی های مختلف بسته به کاربرد و الزامات خاص وجود دارد. به عنوان مثال، برخی از VEI ها برای استفاده در داخل خانه طراحی شده اند.در حالی که برخی دیگر برای استفاده در فضای باز مناسب هستندبرخی از آن ها برای کار دستی طراحی شده اند، در حالی که برخی دیگر خودکار هستند و می توانند از راه دور کار کنند.

علاوه بر عملکرد اصلی خود به عنوان مدارهای جدا کننده، سوئیچ های قطع کننده در فضای باز نیز ویژگی های مهم دیگری دارند.مانند ارائه یک نشانه بصری از وضعیت آنها (باز یا بسته)، و اطمینان حاصل کنید که مدار در هنگام باز کردن عایق انرژی ندارد.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطعات مدار خلاء استفاده شود!!

کاربرد:

1توزیع برق: قطع کننده های مدار خلاء در فضای باز به طور گسترده ای در سیستم های توزیع برق برای تغییر و محافظت از ترانسفورماتورهای توزیع، تغذیه کننده ها و سایر تجهیزات استفاده می شوند.معمولاً روی ستونهای بیرونی نصب می شوند.، ایستگاه های فرعی و دستگاه های اتصال.

2انرژی های تجدید پذیر در مقیاس خدمات عمومی: قطع کننده های مدار خلاء در فضای باز در پروژه های انرژی های تجدید پذیر در مقیاس خدمات عمومی مانند مزارع بادی و خورشیدی برای تغییر و محافظت از اینورترها و سایر تجهیزات استفاده می شود.

3سیستم های راه آهن: قطع کننده های مدار خلاء بیرونی در سیستم های راه آهن، مانند سیستم های سیگنال و زیرساخت های راه آهن، برای تغییر و محافظت از تجهیزات الکتریکی استفاده می شوند.

4.عملیات معدن: قطع کننده های مدار خلاء بیرونی در عملیات معدن برای تغییر و محافظت از تجهیزات الکتریکی در محیط های بیرونی خشن استفاده می شود.

5صنعت نفت و گاز: قطع کننده های مدار خلاء در خارج از خانه در صنعت نفت و گاز برای تغییر و محافظت از تجهیزات الکتریکی مانند پمپها، کمپرسورها و خط لوله استفاده می شود.

ساختار:

1قطع کننده خلاء: قطع کننده خلاء قلب قطع کننده مدار است. این شامل یک تماس ثابت و یک تماس متحرک است که در یک اتاق خلاء مهر و موم شده است. هنگامی که قطع کننده کار می کند,تماس ها از هم جدا می شوند و یک قوس ایجاد می کنند. نقش قطع کننده خلاء خاموش کردن قوس و قطع قابل اعتماد جریان است.

2مکانیسم کار: قطع کننده دارای مکانیسم کار است که مسئول باز کردن و بستن تماس ها است.مکانیسم هیدرولیک، یا مکانیسم کار الکترومغناطیسی. مکانیسم کار تضمین می کند کار بدون مشکل و قابل اعتماد از قطع کننده مدار.

3محفظه عایق بندی: قطع کننده در محفظه عایق بندی قرار دارد که از عوامل خارجی مانند رطوبت، گرد و غبار و آلاینده ها محافظت می کند.محفظه به طور معمول از مواد عایق با کیفیت بالا ساخته شده است تا قدرت دی الکتریک و خواص عایق مورد نیاز را حفظ کند.

4سیستم کنترل و حفاظت: قطع کننده مدار ZW8-12 شامل یک سیستم کنترل و حفاظت برای نظارت و کنترل عملکرد آن است. این سیستم شامل سنسورهای مختلف، رله ها،و دستگاه های کنترل برای تشخیص شرایط غیر طبیعی، واردات سیگنال را فراهم می کند و شروع به باز کردن یا بسته شدن قطعات می کند.

5ترمینال های اتصال: قطع کننده دارای ترمینال های اتصال برای اتصالات الکتریکی ورودی و خروجی است. این ترمینال ها اجازه اتصال کابل های برق یا بسبار ها را می دهند.که جریان جریان را از طریق قطع کننده اجازه می دهد.

6اجزای کمکی و کنترل: اجزای کمکی و کنترل اضافی ممکن است در قطع کننده برای افزایش عملکرد آن وجود داشته باشد. این می تواند شامل سوئیچ های کمکی باشد.ترانسفورماتورهای ولتاژ، ترانسفورماتورهای جریان و سایر لوازم ضروری برای نظارت، اندازه گیری و کنترل پارامترهای الکتریکی.

مزیت:

1.CT23 مکانیسم کار با ذخیره انرژی به صورت بهار: قطع کننده مدار ZW8-12 مجهز به مکانیسم کار با ذخیره انرژی بهار از نوع CT23 است.این مکانیسم از انرژی مکانیکی ذخیره شده در بهار برای تسهیل باز کردن و بستن تماس های قطع کننده استفاده می کنداین سیستم انعطاف پذیری در کار را فراهم می کند و اجازه می دهد تا کار موتور یا دستی بسته به نیازهای خاص برنامه انجام شود.

2.ZW8-12G قطع کننده ترکیبی: مدل ZW8-12G یک قطع کننده ترکیبی است که شامل قطع کننده مدار ZW8-12 و یک عایق کننده است. این پیکربندی آن را قادر می سازد به عنوان یک بخش بندی کننده عمل کند.قابلیت جدا کردن بخش های خاصی از شبکه توزیع برق برای نگهداری یا شناسایی خرابی.

3سه فاز در یک ساختار مخزن جمع آوری شده: قطع کننده ZW8-12 دارای یک سه فاز در یک ساختار مخزن جمع آوری شده است.این بدان معنی است که اجزای شکاف برای هر مرحله در یک مخزن مشترک محصور شده اند، ارائه یک طراحی جمع و جور و صرفه جویی در فضا. مخزن حفاظت مکانیکی را فراهم می کند و پایداری کلی قطع کننده را افزایش می دهد.

4اتاق خاموشی قوس خلاء و مواد عایق بندی: در داخل مخزن فلزی، قطع کننده مدار ZW8-12 شامل یک اتاق خاموشی قوس خلاء سه فاز است.این اتاق به طور موثر قوس های الکتریکی را که در هنگام قطع مدار رخ می دهد خاموش می کندعلاوه بر این، قطع کننده استفاده از مواد عایق مانند SMC (پیوند قالب بندی ورق) ، برای اطمینان از عایق بین مراحل و از مرحله به مرحله،افزایش قدرت عایق بندی کلی آن.

5عملکرد قابل اعتماد و قدرت عایق بندی بالا: قطع کننده مدار ZW8-12 به دلیل عملکرد قابل اعتماد و قدرت عایق بندی بالا شناخته شده است.طراحی و آزمایش شده تا با استانداردهای عملکردی سختگیری مطابقت داشته باشد.، که عملکرد قابل اعتماد در شرایط مختلف الکتریکی را تضمین می کند. قدرت عایق بندی بالا توانایی قطع کننده را برای مقاومت و جدا کردن ولتاژ های الکتریکی افزایش می دهد،کمک به ایمنی و قابلیت اطمینان سیستم برق.

حالت:

دمای محیط:-15°C~+40°C
فشار باد: ≤700Pa ((معادل سرعت باد 34m/s)
ارتفاع:≤1000 متر
شدت لرزه ای: ≤8
* آلودگی هوا باید در درجه سوم باشد. لرزش های مکرر و شدید باید ممنوع باشد.

پارامتر فنی:

ZW8-12


GW9-10
