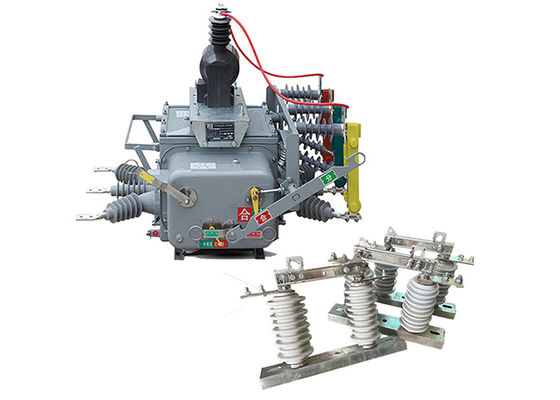

50 هرتز قطب قطب خلاء AC Power Recloser قطب قطب با کنترل کننده با سوئیچ قطب عمودی GB1984-2003

50 هرتز قطب قطب خلاء AC Power Recloser قطب قطب با کنترل کننده با سوئیچ قطب عمودی GB1984-2003


توضیحات محصول:

قطع کننده خلاء ZW20-12 یک قطعات AC 50Hz سه فاز است که عمدتاً برای سیستم های توزیع 10kV در خارج از خانه در شبکه های کشاورزی و شهری استفاده می شود.برای تغییر بار استفاده می شود، شکستن بار، جریان بیش از حد، جریان مدار کوتاه و کاربردهای مشابه.

ساختار کلی یک نوع جعبه مشترک سه فاز است که شامل مکانیسم عامل، مدار رسانا، سیستم عایق، عناصر مهر و موم و خانه است.

این دستگاه مجهز به یک ترمینال هوشمند از راه دور برای پاسخگویی به نیازهای برنامه های اتوماسیون توزیع است.

• هنگامی که با یک کنترل کننده هوشمند با عملکرد GSM SMS ترکیب می شود، ZW20-12 ((Z) قطع کننده خلاء هوشمند ولتاژ بالا AC در فضای باز می شود.

• هنگامی که با یک کنترل کننده sectionaliser ترکیب می شود، تبدیل به ZW20-12 ((F) sectionaliser خارج از خانه می شود.

سوئیچ های قطعات عمودی GW9-10 به طور معمول در سیستم های انتقال و توزیع ولتاژ بالا برای جدا کردن بخش هایی از شبکه برای تعمیر و نگهداری استفاده می شوند.آنها همچنین به عنوان یک دستگاه ایمنی برای محافظت از کارگران در برابر خطرات الکتریکی استفاده می شود، مانند تماس تصادفی با قسمت های زنده سیستم.

آنها برای تحمل ولتاژ و جریان های بالا طراحی شده اند و اغلب در مکان های بیرونی نصب می شوند، جایی که آنها در معرض شرایط محیطی خشن مانند دمای شدید، باد,باران و گرد و غبار. بنابراین، آنها ساخته شده برای تحمل این شرایط و اغلب از مواد ماندگار مانند فولاد یا آلومینیوم ساخته شده است.

سوئیچ های قطعات عمودی ولتاژ بالا در انواع مختلف و پیکربندی ها، بسته به کاربرد و الزامات خاص وجود دارد.برخی از سوئیچ های قطع کننده عمودی برای استفاده در داخل طراحی شده انددر حالی که برخی برای استفاده در فضای باز مناسب هستند. برخی برای کار دستی طراحی شده اند، در حالی که برخی دیگر خودکار هستند و می توانند از راه دور کار کنند.

علاوه بر عملکرد اصلی خود به عنوان جداسازی مدارها، سوئیچ های قطع کننده عمودی نیز دارای ویژگی های مهم دیگری هستند، مانند ارائه یک نشانه بصری از وضعیت آنها (باز یا بسته) ،و اطمینان حاصل کنید که مدار در هنگام باز کردن عایق انرژی ندارد.


اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطعات مدار خلاء استفاده شود.



ویژگی های کنترل کننده:

1. می تواند با رابط ارتباطی 485/232 مجهز باشد ، یا از طریق فیبر نوری یا ارتباطات بی سیم نظارت از راه دور را انجام دهد. پس از بازپرداخت ، عملکرد شتاب دارد:زمانی که سوئیچ به دلیل یک نقص دائمی دوباره بسته می شود.

2.وقتی یک نقص دائمی رخ می دهد، به طور خودکار سرعت می گیرد.

3کنترل از راه دور / بازپرداخت دستی با شتاب برای حرکت و بازپرداخت بازپرداخت: پس از اینکه کاربر خط را تعمیر کرده و قدرت را بازگرداند، اگر فراموش کند سوئیچ چاقوی زمین را خارج کند،بايد سرعتش رو بالا ببره تا حرکت کنه.

4زمان تاخیر برای بازپوشیدن می تواند برای هر سه تلاش تنظیم شود.

5مدار حرکت/بازبستن برای جلوگیری از کار نادرست طراحی شده و دارای عملکرد ضد بازبستن است.

6.جريان سري صفر مي تونه بين نقص هاي داخل و خارج از منطقه تفاوت کنه

7کنترل از راه دور استفاده از طراحی برای جلوگیری از کار نادرست است.




کاربرد:

1زیر ایستگاه ها: قطع کننده مدار ZW20-12 اغلب در زیر ایستگاه های بیرونی به عنوان بخشی از سیستم توزیع اصلی استفاده می شود.برای محافظت و کنترل تجهیزات الکتریکی مانند ترانسفورماتورها استفاده می شود، ژنراتورها، و بارهای اتوبوس.

2شبکه های توزیع: این قطع کننده برای شبکه های توزیع در فضای باز که در آن قدرت ولتاژ بالا به چندین مکان توزیع می شود مناسب است.این کمک می کند تا عملکرد قابل اعتماد و ایمن را با قطع جریان های نقص و جدا کردن بخش های معیوب شبکه تضمین کند..

3تاسیسات صنعتی: قطع کننده مدار ZW20-12 در سیستم های ولتاژ بالا در فضای باز که در تاسیسات صنعتی مانند کارخانه ها، کارخانه های تولیدی و عملیات معدن یافت می شود استفاده می شود.حفاظت از تجهیزات الکتریکی حیاتی و اطمینان از پیوستگی تامین برق.

4تاسیسات انرژی تجدید پذیر: در تاسیسات انرژی تجدید پذیر در فضای باز مانند مزارع بادی یا نیروگاه های خورشیدی،قطع کننده مدار ZW20-12 برای محافظت از زیرساخت های الکتریکی و تغییر قدرت تولید شده توسط منابع تجدید پذیر استفاده می شود.

5راه آهن: این قطع کننده در سیستم های ولتاژ بالا در خارج از خانه که با برق سازی راه آهن مرتبط است استفاده می شود.از جمله سیستم های کاتنری بالا و ایستگاه های فرعی کششی.

6صنعت نفت و گاز: قطع کننده مدار ZW20-12 در سیستم های ولتاژ بالا در خارج از صنعت نفت و گاز استفاده می شود.برای محافظت از تجهیزات الکتریکی و کنترل توزیع برق در پلتفرم های دریایی استفاده می شود، پالایشگاه ها و ایستگاه های پمپ.

7پروژه های زیرساخت: قطع کننده مدار ZW20-12 برای پروژه های زیرساخت های مختلف در فضای باز مانند فرودگاه ها، بنادر دریایی و خطوط انتقال برق مناسب است.نقش بسیار مهمی در حفاظت از زیرساخت های حیاتی و تامین برق بدون وقفه دارد..




ویژگی:

1تکنولوژی وقفه خلاء: قطع کننده مدار ZW20-12 از وقفه های خلاء به عنوان محیط خاموش قوس استفاده می کند.قطع کننده های خلاء در خاموش کردن قوس ها بسیار موثر هستند و قدرت دی الکتریک عالی را فراهم می کنند، تضمین قطع قابل اعتماد جریان ولتاژ بالا.

2کاربرد در فضای باز: این قطع کننده به طور خاص برای نصب در فضای باز طراحی شده است، که آن را برای استفاده در زیر ایستگاه ها، شبکه های توزیع و سایر سیستم های الکتریکی در فضای باز مناسب می کند.ساخته شده تا در برابر شرایط زیست محیطی سخت مقاومت کند، از جمله تغییرات دمایی، رطوبت و قرار گرفتن در معرض گرد و غبار، باران و اشعه UV.

3ولتاژ بالا: قطع کننده مدار ZW20-12 برای کاربردهای ولتاژ بالا با ولتاژ 12 کیلووولت (kV) طراحی شده است.ميتونه با سيستم هاي الکتريکي که در اين سطح ولتاژ کار ميکنن کنار بياد.

4طراحی کامپکت: قطع کننده دارای طراحی کامپکت است که امکان نصب و ادغام آسان تر در تنظیمات سوئیچینگ یا زیر ایستگاه های بیرونی را فراهم می کند.اندازه فشرده همچنین صرفه جویی در فضا و استفاده موثر از فضای نصب موجود را تسهیل می کند.

5عملکرد قابل اطمینان: قطع کننده مدار ZW20-12 برای عملکرد قابل اطمینان طراحی شده است.و مکانیسم های پیشرفته برای اطمینان از عملیات تغییر پایدار و کارآمد، به حداقل رساندن خطر نقص یا شکست.

6ویژگی های ایمنی: قطع کننده مدار مجهز به ویژگی های ایمنی برای افزایش ایمنی اپراتور و سیستم است. این ممکن است شامل مکانیسم های قفل برای جلوگیری از عملکرد نادرست باشد.شاخص های مکانیکی و الکتریکی برای ارائه اطلاعات وضعیت، و شاترهای ایمنی برای جلوگیری از تماس تصادفی با قطعات زنده.

7کنترل و نظارت از راه دور: برخی از نسخه های قطع کننده مدار ZW20-12 ممکن است از قابلیت کنترل و نظارت از راه دور پشتیبانی کنند.این اجازه می دهد تا برای کار آسان و نظارت بر قطع کننده از یک اتاق کنترل مرکزی و یا از طریق کنترل نظارت و سیستم جمع آوری داده (SCADA)، بهبود مدیریت و نگهداری سیستم.

حالت:

1ارتفاع: 2000 متر

2دمای محیط: در فضای باز -30°C ~ +55°C

بالاترین دمای میانگین سالانه ۲۰ درجه سانتیگراد است

حداکثر دمای متوسط روزانه 30°C است

3رطوبت نسبی: 95٪ ((25 °C)

4ظرفیت لرزه ای: شتاب سطح زمین 0.3g

شتاب عمودی زمین 0.15g

در حالی که برای سه موج سینوس عمل می کند

فاکتور ایمنی 167

5شدت زلزله: 7 درجه

6حداکثر تفاوت دمای روزانه:25°C

7محل نصب: در فضای باز، خط هوایی 10kv، نقطه مرزی مسئولیت کاربر

8روش زمین گذاری: نقطه خنثی لمس نمی کند، زمین گیری کویل سرکوب قوس و زمین گیری مقاومت کم



پارامترهای فنی:

ZW20-12 ((F)
