قطع کننده مدار خلاء در فضای باز ولتاژ بالا کارایی بالا مورد استفاده توسط سیستم صنعتی با سوئیچ هوک استیک
توضیحات محصول:

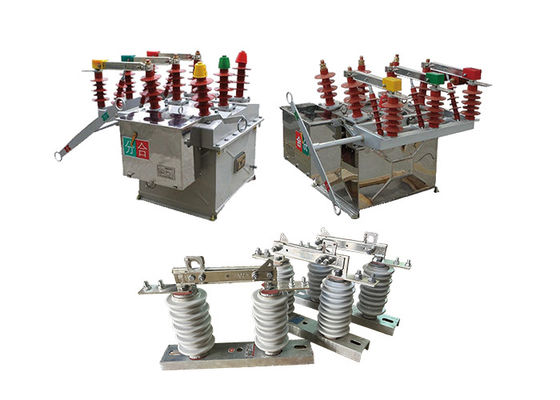

قطع کننده خلاء AC ولتاژ بالا ZW8-12 مناسب برای سه فاز AC خارج از خانه ولتاژ بالا با ولتاژ نامی 12kV و فرکانس نامی 50Hz است.به طور عمده در سیستم های توزیع شبکه های برق شهری و روستایی 10kV برای روشن کردن یا خاموش کردن جریان های بار و جریان های شکست مدار کوتاه استفاده می شوداین یکی از گسترده ترین محصولات استفاده شده، بالغ و پایدار در سیستم برق است.
سوئیچ کانک GW9-10 یک نوع دستگاه قابل حمل است که برای جدا کردن و زمین زدن خطوط توزیع برق برای نگهداری، تعمیر یا اهداف اضطراری استفاده می شود.این یک ابزار همه کاره است که می تواند در کاربردهای مختلف استفاده شود، از جمله خطوط توزیع هوایی، ایستگاه های فرعی و تاسیسات صنعتی.
این دستگاه برای استفاده توسط یک نفر طراحی شده است که استفاده و مانور آن را آسان می کند. این دستگاه شامل یک قطب از فیبرگلاس تلسکوپی است که می تواند برای رسیدن به تجهیزات الکتریکی گسترش یابد.و مجموعه ای از لوازم جانبی قابل تعویض، که به کاربر اجازه می دهد تا وظایف مختلفی را انجام دهد، مانند باز کردن یا بسته شدن سوئیچ ها و خطوط زمین.
سوئیچ چوبی طراحی شده است تا یک وقفه قابل مشاهده در مدار الکتریکی ایجاد کند، که به محافظت در برابر تماس تصادفی با تجهیزات پر انرژی کمک می کند.همچنین برای مقاومت در برابر شرایط محیط زیست سخت طراحی شده است، مانند باد قوی، باران و برف، آن را مناسب برای استفاده در محیط های بیرونی.
اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.
ویژگی:
عملکرد حفاظت از میکرو کامپیوترها
1.این دارای یک عملکرد حفاظت از جریان سه مرحله ای است: حرکت سریع، حرکت سریع محدود به زمان و محافظت از جریان بیش از حد.
2تنظیم انعطاف پذیر از ویژگی های زمان بندی سریع و آهسته
3کاربران می توانند مقادیر حفاظت و تاخیر را تنظیم کنند.
عملکرد بازپوشیدن
1.تا سه عملیات بازپوشاندن را می توان تنظیم کرد.
2کاربران می توانند آزادانه تعداد عملیات بازپوشاندن و فواصل بازپوشاندن مختلف را انتخاب کنند.
3.این تابع شتاب قبل از دوباره بسته شدن ، شتاب پس از دوباره بسته شدن و انتخاب هماهنگی دنباله دار را دارد.
عملکرد بازسازی شبکه
1.شامل قفل ولتاژ پایین، قفل مجدد خودکار، قفل مجدد کوتاه مدت، قفل مجدد مداوم، قفل مجدد ولتاژ پایین، تنظیم مجدد خودکار، فعال سازی کوتاه مدت ارزش محافظت در حالت آماده،و فعال کردن مداوم ارزش محافظت در حالت آماده.
2کنترل هوشمند توزیع شده می تواند با توجه به عملکرد پیش تنظیم شده در طول عملیات شبکه حلقه ای تحقق یابد.
3وقتی یک خطای شبکه رخ می دهد، به طور خودکار خطای را پاک می کند، منطقه خطای را جدا می کند، قدرت را به طور خودکار انتقال می دهد و قدرت را به ناحیه غیر خطای بازگرداند.
ساختار:
1.تکنالوژی شکل گیری یکبار کششی مبتنی بر قالب: پوشش بالای محفظه با استفاده از فناوری پیشرفته یکبار کششی ساخته شده است.که سطح بالایی از مقاومت مکانیکی را تضمین می کنداین فناوری همچنین نصب آسان را تسهیل می کند. علاوه بر این، محفظه در برابر زنگ و خوردگی مقاوم است.کاربران می توانند بین فولاد ضد زنگ یا فولاد با کیفیت بالا را انتخاب کنند.
2سوئیچ قطع (اختیاری): قطعات قطعی خلاء ZW32-12 یک ویژگی سوئیچ قطع اختیاری را ارائه می دهد. این سوئیچ به طور خاص بر اساس واحد بدن سوئیچ ZW8 طراحی شده است.آن را به عنوان یک نقطه مناسب و به وضوح قابل مشاهده قطع در طول تعمیر و نگهداری خط توزیعبرای جلوگیری از خطا در کار، یک دستگاه قفل مکانیکی بین سوئیچ جدا کننده و قطعات مداری ساخته شده است.این تضمین امنیت بیشتر و به حداقل رساندن خطر عملیات تصادفی.
درخواست
1توزیع برق: قطع کننده های مدار خلاء بیرونی به طور گسترده ای در سیستم های توزیع برق برای تغییر و محافظت از ترانسفورماتورهای توزیع، تغذیه کننده ها و سایر تجهیزات استفاده می شوند.معمولاً روی ستونهای بیرونی نصب می شوند.، ایستگاه های فرعی و دستگاه های اتصال.
2انرژی های تجدید پذیر در مقیاس خدمات عام: قطع کننده های مدار خلاء در فضای باز در پروژه های انرژی های تجدید پذیر در مقیاس خدمات عام مانند مزارع بادی و خورشیدی برای تغییر و محافظت از اینورترها و سایر تجهیزات استفاده می شود.
3سیستم های راه آهن: قطع کننده های مدار خلاء بیرونی در سیستم های راه آهن، مانند سیستم های سیگنال و زیرساخت های راه آهن، برای تغییر و محافظت از تجهیزات الکتریکی استفاده می شوند.
4عملیات معدن: قطع کننده های خلاء بیرونی در عملیات معدن برای تغییر و محافظت از تجهیزات الکتریکی در محیط های بیرونی خشن استفاده می شود.
5صنعت نفت و گاز: قطع کننده های مدار خلاء در خارج از خانه در صنعت نفت و گاز برای تغییر و محافظت از تجهیزات الکتریکی مانند پمپها، کمپرسورها و خط لوله استفاده می شود.
پارامتر فنی:
ZW8-12
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
سطح عایق نامی |
1 دقیقه ولتاژ مقاومت فرکانس صنعتی |
آزمایش خشک |
42 |
| آزمایش خیس |
34 |
| ولتاژ مقاومت در برابر صاعقه (فوق) |
75 |
| 3 |
جریان نامی |
A |
630 |
| 4 |
جریان نامی قطع مدار کوتاه |
kA |
20 |
| 5 |
زمان های نامی قطع جریان کوتاه |
زمان |
30 |
| 6 |
در حال حاضر در حال حرکت است. |
kA |
50 |
| 7 |
اوج نامی مقاومت در برابر جریان |
50 |
| 8 |
زمان کوتاه نامی مقاومت در حال حاضر |
20 |
| 9 |
مدت نامی قطع کوتاه |
S |
4 |
| 10 |
زمان شکستن
(از هم جدا شدن تحریک) |
حداکثر ولتاژ کار |
ms |
15-50 |
| ولتاژ کار نامی |
30-60 |
| ولتاژ کاری حداقل |
| 11 |
زمان بسته شدن |
25 تا 50 |
| 12 |
زمان قطع کامل |
≤100 |
| 13 |
زمان سوختن قوس |
≤20 |
| 14 |
طول عمر مکانیکی |
زمان |
10000 |
| 15 |
تابع بسته شدن |
J |
70 |
| 16 |
قدرت ورودی اسمی موتور ذخیره انرژی |
W |
< 250 |
| 17 |
ولتاژ کار نامی/ ولتاژ مدار کمکی نامی |
V |
DC220 |
| AC220 |
| 18 |
زمان ذخیره انرژی در ولتاژ نامی |
S |
<10 |
| 19 |
جداکننده فراجریان |
جریان نامی |
A |
5 |
| دقت جریان جداسازی |
% |
±10 |
GW9-10
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
جریان نامی |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H)GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s جریان مقاومت کوتاه مدت |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H)GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
سطح عایق نامی |
صاعقه ها مقاومت می کنند و ولتاژ بالاست |
قطب به زمین
(مثبت و منفی) |
kV |
75 |
شکستگی
(مثبت و منفی) |
85 |
فرکانس صنعتی و مقاومت در برابر ولتاژ
(1 دقیقه)
(ارزش واقعی) |
آزمایش خشک/آزمایش مرطوب |
قطب به زمین |
42 ((خشک)
34 ((رطوبت) |
| شکستگی |
48 ((خشک) |
| 48 ((خشک) |
48 ((خشک)
40 ((رطوبت) |
| 5 |
مقاومت مدار اصلی |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
طول عمر مکانیکی |
زمان |
50 |
| 50 |
| 80 |
