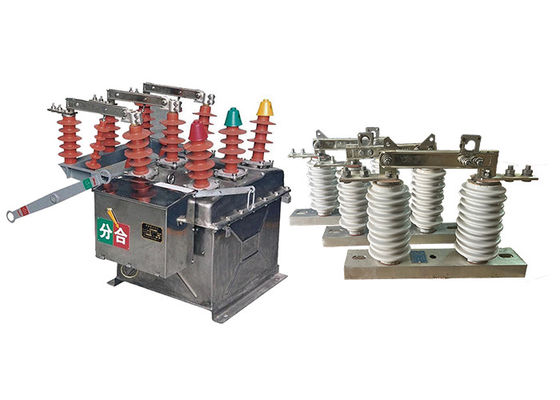

ZW8-12 قطع کننده مدار خلاء ولتاژ بالا برای حفاظت از زیر ایستگاه با استفاده از GW9-10 سوئیچ هوک استیک

ZW8-12 قطع کننده مدار خلاء ولتاژ بالا برای حفاظت از زیر ایستگاه با استفاده از GW9-10 سوئیچ هوک استیک

توضیحات محصول:

قطع کننده اتوماتیک خلاء ZW8-12 مطابق با استانداردهای بین المللی طراحی شده و با استفاده از فن آوری های پیشرفته ساخته شده است.یک جریان اسمی تا 630A، و جریان قطع مدار کوتاه تا 20kA.

قطع کننده مدار از چندین جزء کلیدی تشکیل شده است، از جمله قطع کننده خلاء، مکانیسم کار و سیستم کنترل.قطع کننده خلاء قلب قطع کننده مدار است و مسئول قطع جریان الکتریکی استآن را برای کار در خلاء طراحی شده است، که به جلوگیری از قوس و تضمین عملکرد قابل اعتماد کمک می کند.

مکانیسم عامل مسئول باز کردن و بستن قطع کننده مدار است و می تواند به صورت دستی یا الکتریکی کار کند.سیستم کنترل نظارت بر قطع کننده مدار و بازخورد به اپراتور، به آنها اجازه می دهد تا وضعیت قطع کننده را کنترل کنند و هرگونه نقص را تشخیص دهند.

ZW8-12 قطب نصب شده قطع کننده مدار طراحی شده است برای بسیار قابل اعتماد و نیاز به نگهداری حداقل. آن را زندگی طولانی خدمت و قادر به تحمل محیط های بیرونی خشن،که آن را برای استفاده در طیف گسترده ای از برنامه های کاربردی مناسب می کند.

GW9-10 یک نوع دستگاه قابل حمل است که برای جدا کردن و زمین زدن خطوط توزیع برق برای نگهداری، تعمیر یا اهداف اضطراری استفاده می شود.این یک ابزار همه کاره است که می تواند در کاربردهای مختلف استفاده شود، از جمله خطوط توزیع هوایی، ایستگاه های فرعی و تاسیسات صنعتی.

سوئیچ هک استیک طراحی شده است تا توسط یک نفر کار شود، که استفاده و مانور آن را آسان می کند.که می تواند برای رسیدن به تجهیزات الکتریکی گسترش یابد، و مجموعه ای از لوازم متصل قابل تعویض، که به کاربر اجازه می دهد تا وظایف مختلفی را انجام دهد، مانند باز کردن یا بستن سوئیچ ها و خطوط زمین.

این سوئیچ برای ایجاد یک وقفه قابل مشاهده در مدار الکتریکی طراحی شده است، که به محافظت در برابر تماس تصادفی با تجهیزات پر انرژی کمک می کند.همچنین برای مقاومت در برابر شرایط محیط زیست سخت طراحی شده است، مانند باد قوی، باران و برف، آن را مناسب برای استفاده در محیط های بیرونی.

ویژگی:

عملکرد حفاظت از میکرو کامپیوترها

1.این دارای یک عملکرد حفاظت از جریان سه مرحله ای است: حرکت سریع، حرکت سریع محدود به زمان و محافظت از جریان بیش از حد.

2تنظیم انعطاف پذیر از ویژگی های زمان بندی سریع و آهسته

3کاربران می توانند مقادیر حفاظت و تاخیر را تنظیم کنند.

عملکرد بازپوشیدن

1.تا سه عملیات بازپوشاندن را می توان تنظیم کرد.

2کاربران می توانند آزادانه تعداد عملیات بازپوشاندن و فواصل بازپوشاندن مختلف را انتخاب کنند.

3.این تابع شتاب قبل از دوباره بسته شدن ، شتاب پس از دوباره بسته شدن و انتخاب هماهنگی دنباله دار را دارد.

عملکرد بازسازی شبکه

1.شامل قفل ولتاژ پایین، قفل مجدد خودکار، قفل مجدد کوتاه مدت، قفل مجدد مداوم، قفل مجدد ولتاژ پایین، تنظیم مجدد خودکار، فعال سازی کوتاه مدت ارزش محافظت در حالت آماده،و فعال کردن مداوم ارزش محافظت در حالت آماده.

2کنترل هوشمند توزیع شده می تواند با توجه به عملکرد پیش تنظیم شده در طول عملیات شبکه حلقه ای تحقق یابد.

3وقتی یک خطای شبکه رخ می دهد، به طور خودکار خطای را پاک می کند، منطقه خطای را جدا می کند، قدرت را به طور خودکار انتقال می دهد و قدرت را به ناحیه غیر خطای بازگرداند.

عملکرد اندازه گیری

1. این ولتاژ، جریان و سایر داده های عملیاتی و همچنین سوابق رویداد را ثبت می کند.

عملکرد FTU

1می تواند چهار تابع از راه دور کنترل از راه دور، تلمیتری، سیگنال از راه دور و تنظیم از راه دور را به دست آورد.

2این شامل کنترل از راه دور، نظارت از راه دور حالت های مختلف، نمایش از راه دور از مقادیر اندازه گیری مختلف و سوابق رویداد و تنظیم از راه دور از مقادیر تنظیم شده مختلف است.

رابط و پروتکل ارتباطات

کنترل کننده مجهز به یک رابط داده و پروتکل ارتباطی از راه دور استاندارد است که از روش های ارتباطی مختلف مانند فیبر، سیم و بی سیم پشتیبانی می کند.به عنوان یک ترمینال از راه دور در سیستم اتوماسیون توزیع برق.

عملکرد کنترل از راه دور

این دستگاه می تواند با یک کنترل از راه دور بی سیم مجهز باشد تا عملیات باز و بسته شدن از راه دور را در فاصله نزدیک با عملکرد ایمن و قابل اعتماد انجام دهد.

باتری پشتیبان

1می تواند با یک باتری پشتیبان مجهز شود تا عملکرد عادی را برای 12 ساعت پس از از دست دادن AC حفظ کند.

عملکرد حفاظت از دو قدرت

1این دارای کنترل متقابل قدرت دوگانه است، با عملکرد بازپرداخت تاخیر اتوماتیک در زمان روشن شدن و عملکرد تاخیر اتوماتیک در زمان خاموش شدن.

2.طرف خروجی دارای عملکرد بسته شدن در صورت وجود برق است و دو موقعیت سوئیچ با هم قفل شده اند.


کاربرد:

1شبکه های توزیع برق: قطع کننده ZW8-12 می تواند در شبکه های توزیع ولتاژ متوسط، مانند ایستگاه های فرعی، برای محافظت از ترانسفورماتورها، تغذیه کنندگان،و سایر تجهیزات الکتریکی ناشی از بیش از حد و مدار کوتاهاین سیستم عملکرد قابل اعتماد و ایمن سیستم توزیع را تضمین می کند.

2کارخانه های صنعتی: صنایع مانند کارخانه های تولیدی، تاسیسات شیمیایی و عملیات معدن اغلب از قطع کننده مدار ZW8-12 برای محافظت از تجهیزات و ماشین آلات حیاتی استفاده می کنند.از خطای موتورها محافظت می کنه، ژنراتورها، سوئیچینگ و سایر سیستم های الکتریکی صنعتی.

3سیستم های برق صنعتی: صنایع با نیاز به قدرت بالا، مانند کارخانه های تولیدی، عملیات معدن و پروژه های زیربنایی در مقیاس بزرگ،اغلب از قطع کننده مدار ZW8-12 برای کنترل و محافظت از سیستم های برق ولتاژ بالا استفاده می کننداین کمک می کند در مدیریت جریان بار و حفاظت از تجهیزات از جریان خطا مدار کوتاه.

4سیستم های انرژی تجدید پذیر: با افزایش استفاده از منابع انرژی تجدید پذیر مانند انرژی بادی و خورشیدی،قطع کننده مدار ZW8-12 در سیستم های سوئیچینگ ولتاژ بالا مرتبط با تولید انرژی تجدید پذیر کاربرد دارداین به یکپارچه سازی کارآمد انرژی های تجدید پذیر در شبکه کمک می کند و عملکرد ایمن تاسیسات تولید برق را تضمین می کند.

مزیت:

1.CT23 مکانیسم کار با ذخیره انرژی به صورت بهار: قطع کننده مدار ZW8-12 مجهز به مکانیسم کار با ذخیره انرژی بهار از نوع CT23 است.این مکانیسم از انرژی مکانیکی ذخیره شده در بهار برای تسهیل باز کردن و بستن تماس های قطع کننده استفاده می کنداین سیستم انعطاف پذیری در کار را فراهم می کند و اجازه می دهد تا کار موتور یا دستی بسته به نیازهای خاص برنامه انجام شود.

2.ZW8-12G قطع کننده ترکیبی: مدل ZW8-12G یک قطع کننده ترکیبی است که شامل قطع کننده مدار ZW8-12 و یک عایق کننده است. این پیکربندی آن را قادر می سازد به عنوان یک بخش بندی کننده عمل کند.قابلیت جدا کردن بخش های خاصی از شبکه توزیع برق برای نگهداری یا شناسایی خرابی.

3سه فاز در یک ساختار مخزن جمع آوری شده: قطع کننده ZW8-12 دارای یک سه فاز در یک ساختار مخزن جمع آوری شده است.این بدان معنی است که اجزای شکاف برای هر مرحله در یک مخزن مشترک محصور شده اند، ارائه یک طراحی جمع و جور و صرفه جویی در فضا. مخزن حفاظت مکانیکی را فراهم می کند و پایداری کلی قطع کننده را افزایش می دهد.

4اتاق خاموشی قوس خلاء و مواد عایق بندی: در داخل مخزن فلزی، قطع کننده مدار ZW8-12 شامل یک اتاق خاموشی قوس خلاء سه فاز است.این اتاق به طور موثر قوس های الکتریکی را که در هنگام قطع مدار رخ می دهد خاموش می کندعلاوه بر این، قطع کننده استفاده از مواد عایق مانند SMC (پیوند قالب بندی ورق) ، برای اطمینان از عایق بین مراحل و از مرحله به مرحله،افزایش قدرت عایق بندی کلی آن.

5عملکرد قابل اعتماد و قدرت عایق بندی بالا: قطع کننده مدار ZW8-12 به دلیل عملکرد قابل اعتماد و قدرت عایق بندی بالا شناخته شده است.طراحی و آزمایش شده تا با استانداردهای عملکردی سختگیری مطابقت داشته باشد.، که عملکرد قابل اعتماد در شرایط مختلف الکتریکی را تضمین می کند. قدرت عایق بندی بالا توانایی قطع کننده را برای مقاومت و جدا کردن ولتاژ های الکتریکی افزایش می دهد،کمک به ایمنی و قابلیت اطمینان سیستم برق

پارامتر فنی:

ZW8-12

GW9-10
