توضیحات محصول:

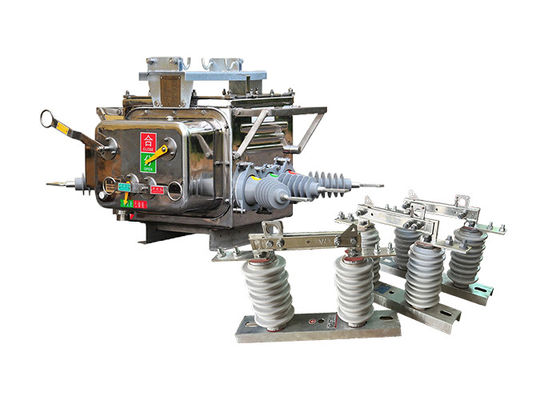

ZW20-12 ((F) قطع کننده تخلیه ولتاژ بالا یک محصول جدید است که چندین عملکرد را به یک دستگاه هوشمند واحد ترکیب می کند.سوئیچ بار خلاء، بازپوشنده و بخش ساز، ارائه قابلیت های گوناگون و کارایی در کاربردهای مختلف.

اجزای اصلی سوئیچ بار مرزی شامل یک شکافنده خلاء، یک کنترل کننده CH-40 و یک ترانسفورماتور ولتاژ خارجی است.در حالی که کنترل کننده CH-40 حفاظت پیشرفته ای را فراهم می کندیک ترانسفورماتور ولتاژ خارجی که برای شبکه های حلقه ای اتوماسیون خط توزیع اختیاری است،می تواند برای اتصالات دو جانبه PT (ترانسفورماتور بالقوه) استفاده شود.

این محصول به طور گسترده ای در شبکه های حلقه ای شبکه های برق شهری و روستایی 10kV و 13kV استفاده می شود.و دستگاه سوئیچ خودکار برای انتشار بار خط در شبکه های حلقه ایعلاوه بر این ، می تواند به عنوان یک سوئیچ مرزی (که معمولاً به عنوان یک سگ نگهبان شناخته می شود) در خطوط برق شاخه ای و همچنین بازپرداخت و بخش بندی در شبکه های توزیع هوایی عمل کند.

سوئیچ بار مرزی قابلیت های مدیریت از راه دور را فراهم می کند که نظارت و کنترل کارآمد را امکان پذیر می کند.تسهیل یکپارچه سازی در سیستم های اتوماسیون توزیع.

این دستگاه از مکانیسم های تشخیص و قضاوت قابل اعتماد استفاده می کند، از جمله توانایی تشخیص جریان صفری در سطح mA و جریان های مدار کوتاه بین فاز ها.این اجازه می دهد تا به طور خودکار از بین بردن نقص های یک فاز زمین و فاز به فاز قطع کوتاه نقص، افزایش قابلیت های مدیریت خطای سیستم.

سوئیچ اصلی قطع کننده ولتاژ بالا از فناوری قوس خلاء استفاده می کند ، در حالی که سیستم عایق سازی شامل عایق گاز مخلوط SF6 و N2 است.این محصول شامل مهر و موم گاز است، ضد انفجار، و فن آوری سیستم عایق از ژاپن، آلمان و فرانسه، که اطمینان از عملکرد کامل مهر و موم عالی است. محفظه داخلی با گاز مخلوط SF6 و N2 پر شده است،که از نشت جلوگیری می کند و اطمینان می دهد عملکرد دستگاه تحت تأثیر محیط خارجی باقی نمی ماند..

مکانیسم عامل بهار از قطع کننده مدار خلاء ولتاژ بالا با توجه به کوچک سازی و بهینه سازی عملکرد طراحی شده است.که منجر به قابلیت اطمینان عملکرد بالاتر در مقایسه با مکانیسم های بهار سنتی می شوداین بهبود طراحی باعث افزایش کارایی عملیاتی و طول عمر دستگاه می شود.

سوئیچ جدایی کننده بیرونی GW9-10 یک سوئیچ الکتریکی است که برای جدایی یک مدار از منبع برق آن استفاده می شود.به طور معمول در سیستم های انتقال و توزیع ولتاژ بالا استفاده می شود تا کارکنان تعمیر و نگهداری بتوانند بدون خطر ضربه الکتریکی در تجهیزات کار کنند.

جداکننده برق ولتاژ بالا دارای تیغه یا تماس است که می تواند با چرخش قطب باز یا بسته شود و مدار را روشن یا خاموش کند.قطب معمولا دارای یک ماده غیر رسانا برای عایق اپراتور از ولتاژ بالا.

سوئیچ های قطع کننده بیرونی در طرح ها و اندازه های مختلف وجود دارند، بسته به ولتاژ و نرخ جریان مدار که برای کنترل آن ها طراحی شده است.آنها اغلب بر روی یک قطب یا سازه نصب می شوند و معمولاً در کنار سایر وسایل محافظ استفاده می شوند، مانند قطع کننده های مدار و فیوز ها، برای تضمین ایمنی و قابلیت اطمینان سیستم الکتریکی.


اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.

ویژگی های کنترل کننده:

1. با رابط ارتباطی 485 / 232، یا از طریق فیبر نوری، کنترل از راه دور بی سیم؛ عملکرد شتاب پس از بازپرداخت: زمانی که سوئیچ سنگین است

2. در صورت شکست دائمی ، شتاب اتوماتیک

3. کنترل از راه دور / بسته شدن دستی برای تسریع سفر، و قفل recloser: کاربر تعمیر خط پس از قدرت، اگر فراموش کنید برای خارج کردن سوئیچ زمین

سرعت ترشح باید افزایش یابد.

4. سه زمان تاخیر باز بسته شدن را می توان تنظیم کرد

مدار بسته شدن ضربه طراحی ضد سوء استفاده را اتخاذ می کند و عملکرد ضد ضربه را دارد.

5. جریان دنباله صفر می تواند نقص های درون منطقه را از نقص های خارج از منطقه تشخیص دهد.

6. سوئيچ کنترل از راه دور براي پيشگيري از اشتباه در کار طراحی شده



حالت:

دمای هوای محیط: -40°C تا +70°C.

ارتفاع: بیش از 3000 متر از سطح دریا.

هوای اطراف ممکن است با گرد و غبار، دود، گاز های خوردنی، بخار یا مه نمک آلوده شود. درجه آلودگی: سطح IV.

سرعت باد نباید بیش از 34 متر در ثانیه باشد (معادل فشار 700Pa در سطح استوانه ای).

لرزش ها یا فعالیت لرزه ای از سوی دستگاه های کنترل و کنترل خارجی می تواند نادیده گرفته شود.

دامنه تداخل الکترومغناطیسی ایجاد شده در سیستم ثانویه بیش از 1.6kV نیست.




ویژگی:

1ظرفیت شکستن بالا: قادر به قطع جریان های نقص بالا و محافظت از سیستم الکتریکی از شرایط بیش از حد است.

2طراحی جمع و جور: سوئیچ به گونه ای طراحی شده است که جمع و جور و صرفه جویی در فضا باشد و برای محیط های مختلف نصب مناسب باشد.

3عملکرد قابل اعتماد: تکنولوژی قطع کننده خلاء که در سوئیچ استفاده می شود، عملیات قابل اعتماد سوئیچ و حداقل نیاز به نگهداری را تضمین می کند.

4طول عمر الکتریکی و مکانیکی: سوئیچ برای داشتن طول عمر عملیاتی طولانی، با استقامت و دوام بالا طراحی شده است.

5ویژگی های حفاظت: ممکن است شامل ویژگی هایی مانند حفاظت از جریان بیش از حد، محافظت از مدار کوتاه و سایر اقدامات حفاظتی برای حفاظت از سیستم الکتریکی باشد.

6کنترل و نظارت از راه دور: برخی از مدل های سری ZW20 ممکن است قابلیت کنترل و نظارت از راه دور را ارائه دهند، که امکان عملکرد و نظارت بر وضعیت را فراهم می کند.

کاربرد:

1ساختمان های تجاری: این سوئیچ در ساختمان های تجاری از جمله مراکز خرید، مجتمع های اداری و بیمارستان ها برای توزیع برق قابل اعتماد و ایمن استفاده می شود.آن را تضمین می کند انتقال بار کارآمد و حفاظت از بار های الکتریکی حیاتی.

2سیستم های انرژی تجدید پذیر: سوئیچ ZW20 برای سیستم های انرژی تجدید پذیر مانند نیروگاه های خورشیدی و مزارع بادی مناسب است.آن را تسهیل تغییر و حفاظت از مدار ولتاژ متوسط در این سیستم.

3برق رسانی راه آهن: سوئیچ در پروژه های برق رسانی راه آهن برای کنترل و محافظت از منبع برق به شبکه های راه آهن استفاده می شود.این سیستم توزیع انرژی قابل اعتماد و ایمن برای عملیات قطار را تضمین می کند..

4. سوئیچ جدا کننده و سوئیچ تماس: قطع کننده ZW20-12 ((F) می تواند به عنوان یک سوئیچ جدا کننده یا سوئیچ تماس در پیکربندی شبکه حلقه ای سیستم های توزیع برق استفاده شود.اجازه می دهد تا باز و بسته شدن مدار در طول نگهداری و یا شرایط خطا.

5دستگاه سوئیچ اتوماتیک: به عنوان یک دستگاه سوئیچ اتوماتیک عمل می کند و امکان اجرای سوئیچ بار را در پیکربندی شبکه حلقه ای فراهم می کند.این ویژگی انعطاف پذیری و کارایی توزیع برق را افزایش می دهد.

پارامترهای فنی:

ZW20-12 ((F)
