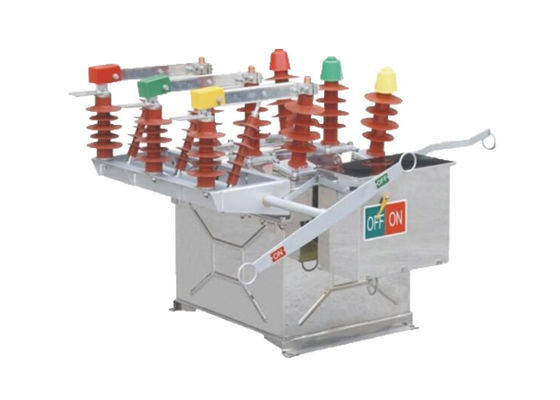

12kV 630A قطع کننده مدار خلاء ولتاژ بالا با عملکرد کارآمد برای زیر ایستگاه های بیرونی قطع کننده مدار خودکار

12kV 630A قطع کننده مدار خلاء ولتاژ بالا با عملکرد کارآمد برای زیر ایستگاه های بیرونی قطع کننده مدار خودکار

توضیحات محصول:

قطع کننده مدار ZW8-12 مطابق با استانداردهای بین المللی طراحی شده و با استفاده از فن آوری های پیشرفته ساخته شده است.و یک جریان قطع مدار کوتاه تا 20kA.

قطع کننده مدار از چندین جزء کلیدی تشکیل شده است، از جمله قطع کننده خلاء، مکانیسم کار و سیستم کنترل.قطع کننده خلاء قلب قطع کننده مدار است و مسئول قطع جریان الکتریکی استآن را برای کار در خلاء طراحی شده است، که به جلوگیری از قوس و تضمین عملکرد قابل اعتماد کمک می کند.

مکانیسم عامل مسئول باز کردن و بستن قطع کننده مدار است و می تواند به صورت دستی یا الکتریکی کار کند.سیستم کنترل نظارت بر قطع کننده مدار و بازخورد به اپراتور، به آنها اجازه می دهد تا وضعیت قطع کننده را کنترل کنند و هرگونه نقص را تشخیص دهند.

قطع کننده مدار ZW8-12 برای قابلیت اطمینان بالا و نیاز به حداقل نگهداری طراحی شده است. این دارای عمر طولانی است و قادر به مقاومت در محیط های بیرونی خشن است.که آن را برای استفاده در طیف گسترده ای از برنامه های کاربردی مناسب می کند.




 ویژگی:

1قطع کننده اتوماتیک خلاء ZW8-12 با قابلیت ضد آلودگی طراحی شده است. این بدان معنی است که قادر به کار با اطمینان حتی در محیط های دارای آلودگی بالا است.مانند مناطق دارای گرد و غبار سنگین یا انتشارات صنعتیعایق داخلی برای مقاومت در برابر آلودگی طراحی شده است و سطح عایق مورد نیاز را حفظ می کند. علاوه بر این، قطع کننده مدار از عایق ترکیبی هوا و رزین اپوکسی استفاده می کند.که خواص عایق بندی بهبود یافته را فراهم می کند و عملکرد کلی شکسته را بهبود می بخشد.
2قطع کننده داراي مکانیسم فعال سازی ذخیره انرژی موشک است.این مکانیزم کار انرژی مکانیکی را ذخیره می کند که می تواند به سرعت آزاد شود تا تماس های قطع کننده را باز یا ببنددمکانیسم ذخیره انرژی موشک برای عملکرد کارآمد و قابل اعتماد طراحی شده است، تضمین کردن تغییر سریع و موثر قطعات مدار.
3قطع کننده مدار ZW8-12 می تواند با یک سوئیچ جدا کننده یک طرفه (جانب چپ) یا دو طرفه مجهز باشد.این اجازه می دهد تا انعطاف پذیری در پیکربندی و نصب قطع کننده در سیستم switchgearعلاوه بر این، می توان آن را با یک PT خارجی (پوتانسیال ترانسفورم) مجهز کرد که برای اندازه گیری ولتاژ و اهداف کنترل استفاده می شود.PT خارجی نظارت دقیق ولتاژ را تسهیل می کند و به اطمینان از عملکرد مناسب قطعات در سیستم ولتاژ بالا کمک می کند.



مزایا:

1.CT23 مکانیسم کار با ذخیره انرژی به صورت بهار: قطع کننده مدار ZW8-12 مجهز به مکانیسم کار با ذخیره انرژی بهار از نوع CT23 است.این مکانیسم از انرژی مکانیکی ذخیره شده در بهار برای تسهیل باز کردن و بستن تماس های قطع کننده استفاده می کنداین سیستم انعطاف پذیری در کار را فراهم می کند و اجازه می دهد تا کار موتور یا دستی بسته به نیازهای خاص برنامه انجام شود.

2.ZW8-12G قطع کننده ترکیبی: مدل ZW8-12G یک قطع کننده ترکیبی است که شامل قطع کننده مدار ZW8-12 و یک عایق کننده است. این پیکربندی آن را قادر می سازد به عنوان یک بخش بندی کننده عمل کند.قابلیت جدا کردن بخش های خاصی از شبکه توزیع برق برای نگهداری یا شناسایی خرابی.

3سه فاز در یک ساختار مخزن جمع آوری شده: قطع کننده ZW8-12 دارای یک سه فاز در یک ساختار مخزن جمع آوری شده است.این بدان معنی است که اجزای شکاف برای هر مرحله در یک مخزن مشترک محصور شده اند، ارائه یک طراحی جمع و جور و صرفه جویی در فضا. مخزن حفاظت مکانیکی را فراهم می کند و پایداری کلی قطع کننده را افزایش می دهد.

4اتاق خاموشی قوس خلاء و مواد عایق بندی: در داخل مخزن فلزی، قطع کننده مدار ZW8-12 شامل یک اتاق خاموشی قوس خلاء سه فاز است.این اتاق به طور موثر قوس های الکتریکی را که در هنگام قطع مدار رخ می دهد خاموش می کندعلاوه بر این، قطع کننده استفاده از مواد عایق مانند SMC (پیوند قالب بندی ورق) ، برای اطمینان از عایق بین مراحل و از مرحله به مرحله،افزایش قدرت عایق بندی کلی آن.

5عملکرد قابل اعتماد و قدرت عایق بندی بالا: قطع کننده مدار ZW8-12 به دلیل عملکرد قابل اعتماد و قدرت عایق بندی بالا شناخته شده است.طراحی و آزمایش شده تا با استانداردهای عملکردی سختگیری مطابقت داشته باشد.، که عملکرد قابل اعتماد در شرایط مختلف الکتریکی را تضمین می کند. قدرت عایق بندی بالا توانایی قطع کننده را برای مقاومت و جدا کردن ولتاژ های الکتریکی افزایش می دهد،کمک به ایمنی و قابلیت اطمینان سیستم برق.




ویژگی ها:

عملکرد حفاظت از میکرو کامپیوترها

1.این دارای یک عملکرد حفاظت از جریان سه مرحله ای است: حرکت سریع، حرکت سریع محدود به زمان و محافظت از جریان بیش از حد.

2تنظیم انعطاف پذیر از ویژگی های زمان بندی سریع و آهسته

3کاربران می توانند مقادیر حفاظت و تاخیر را تنظیم کنند.

عملکرد بازپوشیدن

1.تا سه عملیات بازپوشاندن را می توان تنظیم کرد.

2کاربران می توانند آزادانه تعداد عملیات بازپوشاندن و فواصل بازپوشاندن مختلف را انتخاب کنند.

3.این تابع شتاب قبل از دوباره بسته شدن ، شتاب پس از دوباره بسته شدن و انتخاب هماهنگی دنباله دار را دارد.

عملکرد بازسازی شبکه

1.شامل قفل ولتاژ پایین، قفل مجدد خودکار، قفل مجدد کوتاه مدت، قفل مجدد مداوم، قفل مجدد ولتاژ پایین، تنظیم مجدد خودکار، فعال سازی کوتاه مدت ارزش محافظت در حالت آماده،و فعال کردن مداوم ارزش محافظت در حالت آماده.

2کنترل هوشمند توزیع شده می تواند با توجه به عملکرد پیش تنظیم شده در طول عملیات شبکه حلقه ای تحقق یابد.

3وقتی یک خطای شبکه رخ می دهد، به طور خودکار خطای را پاک می کند، منطقه خطای را جدا می کند، قدرت را به طور خودکار انتقال می دهد و قدرت را به ناحیه غیر خطای بازگرداند.

حالت:

دمای محیط:-40°C~+70°C (تردیم متوسط روزانه بیش از +40°C نیست)

ارتفاع:>1000 متر ((حداقل 3000 متر))

رطوبت محیط:رطوبت نسبی متوسط روزانه بیش از 95٪، متوسط ماهانه نسبی

سطح آلودگی: سطح IV

حداکثر سرعت باد:700Pa (معادل سرعت باد 35m/s)

شدت زلزله: سطح 8




پارامتر فنی:
