قطع کننده مدار خلاء ولتاژ بالا 630A/1000A/1250A

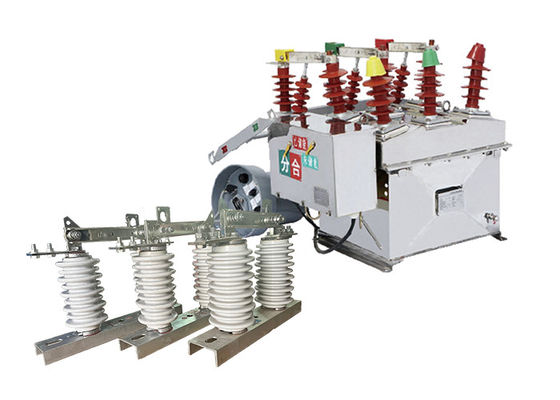

قطع کننده مدار خلاء با ولتاژ بالا و کارایی بالا با سوئیچ قطع کننده بیرونی قابل حمل

توضیحات محصول:

قطع کننده خلاء ولتاژ بالا ZW8-12 مطابق با استانداردهای بین المللی طراحی شده و با استفاده از فن آوری های پیشرفته ساخته شده است.یک جریان اسمی تا 630A، و جریان قطع مدار کوتاه تا 20kA.

قطع کننده مدار از چندین قطعات کلیدی تشکیل شده است، از جمله قطع کننده خلاء، مکانیسم عامل و سیستم کنترل.قطع کننده خلاء قلب قطع کننده مدار است و مسئول قطع جریان الکتریکی استآن را برای کار در خلاء طراحی شده است، که به جلوگیری از قوس و تضمین عملکرد قابل اعتماد کمک می کند.

مکانیسم عامل مسئول باز کردن و بستن قطع کننده مدار است و می تواند به صورت دستی یا الکتریکی کار کند.سیستم کنترل نظارت بر قطع کننده مدار و بازخورد به اپراتور، به آنها اجازه می دهد تا وضعیت قطع کننده را کنترل کنند و هرگونه نقص را تشخیص دهند.

قطع کننده مدار ZW8-12 برای قابلیت اطمینان بالا و نیاز به حداقل نگهداری طراحی شده است.که آن را برای استفاده در طیف گسترده ای از برنامه های کاربردی مناسب می کند.

سوئیچ دو کنتاکتور بیرونی GW9-10 یک سوئیچ الکتریکی است که برای جدا کردن یک بخش از یک شبکه یا سیستم الکتریکی از بقیه سیستم برای نگهداری یا تعمیر طراحی شده است.معمولا در سیستم های انتقال و توزیع ولتاژ بالا استفاده می شود.

سوئیچ طراحی شده برای باز و بسته شدن در شرایط عادی یا غیر طبیعی، مانند نقص یا جریان بیش از حد.این بخش از سیستم را از بقیه شبکه جدا می کند.، مانع از جریان برق به آن بخش می شود.

سوئیچ های دو کنتاکتور بیرونی به طور معمول برای کار در ولتاژ بین 600 و 765000 ولت طراحی شده اند و می توانند به صورت دستی یا خودکار کار کنند.آنها معمولاً در ایستگاه های فرعی و یا در ستون های برق نصب می شوند، و آنها یک جزء مهم از زیرساخت های شبکه برق هستند.

مهم است که هنگام کار با سوئیچ های قطع ولتاژ بالا از روش های ایمنی مناسب پیروی کنید، زیرا اگر به درستی استفاده نشود می تواند خطرناک باشد.تنها پرسنل واجد شرایط و آموزش دیده باید مجاز به کار و نگهداری تجهیزات ولتاژ بالا باشند.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.

ویژگی:

عملکرد اندازه گیری
1. این ولتاژ، جریان و سایر داده های عملیاتی و همچنین سوابق رویداد را ثبت می کند.

عملکرد FTU
1می تواند چهار تابع از راه دور کنترل از راه دور، تلمیتری، سیگنال از راه دور و تنظیم از راه دور را به دست آورد.
2این شامل کنترل از راه دور، نظارت از راه دور حالت های مختلف، نمایش از راه دور از مقادیر مختلف اندازه گیری و سوابق رویداد، و تنظیم از راه دور از مقادیر تنظیم شده مختلف است.

رابط و پروتکل ارتباطات
1کنترلر مجهز به یک رابط داده و پروتکل ارتباطی از راه دور استاندارد است که از روش های ارتباطی مختلف مانند فیبر، سیم و بی سیم پشتیبانی می کند.به عنوان یک ترمینال از راه دور در سیستم اتوماسیون توزیع برق.

عملکرد کنترل از راه دور
1.این می تواند با یک کنترل از راه دور بی سیم برای دستیابی به عملیات باز و بسته از راه دور در فاصله نزدیک، با عملیات امن و قابل اعتماد مجهز باشد.

باتری پشتیبان
1می تواند با یک باتری پشتیبان مجهز شود تا عملکرد عادی را برای 12 ساعت پس از از دست دادن AC حفظ کند.

عملکرد حفاظت از دو قدرت
1این دارای کنترل متقابل قدرت دوگانه است، با عملکرد بازپرداخت تاخیر اتوماتیک در زمان روشن شدن و عملکرد تاخیر اتوماتیک در زمان خاموش شدن.
2.طرف خروجی دارای عملکرد بسته شدن در صورت وجود برق است و دو موقعیت سوئیچ با هم قفل شده اند.

به طور خودکار خطا را پاک می کند، منطقه خطا را جدا می کند، قدرت را به طور خودکار انتقال می دهد و قدرت را به ناحیه غیر خطا بازگرداند.


محل قرار دادن:

رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:

قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در طول کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.

هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده خلاء و جدا کننده اتصال اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.

ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار آن ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.

درخواست

1سیستم های توزیع: قطع کننده مدار ZW8-12 نقش مهمی در کنترل و حفاظت از سیستم های توزیع در شبکه های برق شهری و روستایی 10kV دارد.مسئول روشن کردن و خاموش کردن جریان های بار است، تضمین توزیع انرژی قابل اعتماد به مصرف کنندگان.

2ایستگاه های زیر برق: قطع کننده اغلب در ایستگاه های زیر برق استفاده می شود که خطوط انتقال ولتاژ بالا به شبکه های توزیع متصل می شوند.به جدا کردن و محافظت از تجهیزات کمک می کند، اجازه می دهد تا عملیات امن و کارآمد ایستگاه فرعی.

3سیستم های برق صنعتی: صنایع با نیاز به قدرت بالا، مانند کارخانه های تولیدی، عملیات معدن و پروژه های زیربنایی در مقیاس بزرگ،اغلب از قطع کننده مدار ZW8-12 برای کنترل و محافظت از سیستم های برق ولتاژ بالا استفاده می کننداین کمک می کند در مدیریت جریان بار و حفاظت از تجهیزات از جریان خطا مدار کوتاه.

4سیستم های انرژی تجدید پذیر: با افزایش استفاده از منابع انرژی تجدید پذیر مانند انرژی بادی و خورشیدی،قطع کننده مدار ZW8-12 در سیستم های سوئیچینگ ولتاژ بالا مرتبط با تولید انرژی تجدید پذیر کاربرد دارداین به یکپارچه سازی کارآمد انرژی های تجدید پذیر در شبکه کمک می کند و عملکرد ایمن تاسیسات تولید برق را تضمین می کند.

5شبکه های برق: شرکت های برق برای مدیریت و محافظت از شبکه های انتقال و توزیع ولتاژ بالا به قطع کننده ZW8-12 تکیه می کنند.آن را به قابلیت اطمینان و ثبات کلی شبکه خدمات عمومی با کنترل موثر جریان بار و قطع نقص کمک می کند.

حالت:

دمای محیط:-40°C~+70°C (تردیم متوسط روزانه بیش از +40°C نیست)

ارتفاع:>1000 متر ((حداقل 3000 متر))

رطوبت محیطی:رطوبت نسبی متوسط روزانه بیش از 95٪، متوسط ماهانه نسبی

سطح آلودگی: سطح IV

حداکثر سرعت باد:700Pa (معادل سرعت باد 35m/s)

شدت زلزله: سطح 8

پارامتر فنی:

ZW8-12


GW9-10
