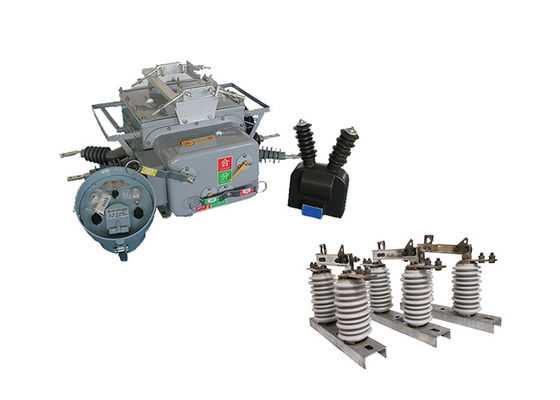

ZW20-12 ((F) قطع کننده مدار خلاء برقی خارجی 180kg با جدا کننده جدا کننده پورسلین

ZW20-12 ((F) قطع کننده مدار خلاء برقی خارجی 180kg با جدا کننده جدا کننده پورسلین

توضیحات محصول:


ZW20-12 ((F) Breaker Outdoor Vacuum Circuit Breaker یک دستگاه همه کاره و هوشمند است که عملکرد یک Breaker Vacuum، سوئیچ بار خلاء، بازپوشنده و بخش بندی کننده را ترکیب می کند.برای استفاده در شبکه های توزیع 10 و 13kV طراحی شده است، به ویژه در شبکه های برق شهری و روستایی.
اجزای اصلی قطع کننده مدار ZW20-12 ((F) شامل یک قطع کننده خلاء، کنترل کننده CH-40 و یک ترانسفورماتور ولتاژ خارجی است.شکافنده خلاء مسئول قطع و ساخت مدارهای الکتریکی است، در حالی که کنترل کننده CH-40 عملکردهای محافظت و کنترل هوشمند را فراهم می کند. ترانسفورماتور ولتاژ خارجی به اندازه گیری دقیق ولتاژ برای اهداف کنترل و نظارت کمک می کند.



ویژگی های کنترل کننده:

1.با رابط ارتباط 485 / 232، یا از طریق فیبر نوری، کنترل از راه دور بی سیم؛ عملکرد شتاب پس از بازپرداخت؛وقتی سوئیچ سنگین است،سرعت خودکار در صورت نقص دائمی;
2.کنترل از راه دور، بايد سرعتش رو بالا ببره
3.سه بازپرداخت / بسته شدن دستی برای شتاب دادن پرتاب و بسته شدن بازپرداخت: کاربر پس از تعمیر خط قدرت را ارسال می کند، اگر فراموش کند که زمان تاخیر زمین گیری را حذف کند، می تواند تنظیم شود
4. مدار بسته شدن پرش طراحی ضد سوء استفاده را اتخاذ می کند و دارای عملکرد ضد پرش است
5.جریان صفر دنباله می تواند بین نقص های درون منطقه و خارج از منطقه تمایز قائل شود
6. سوئيچ کنترل از راه دور براي پيشگيري از اشتباه در کار طراحی شده



کاربرد:


1. سوئیچ جدا کننده و سوئیچ تماس: ZW20-12 ((F)) می تواند به عنوان یک سوئیچ جدا کننده یا سوئیچ تماس در پیکربندی شبکه حلقه ای سیستم های توزیع برق استفاده شود.اجازه می دهد تا باز و بسته شدن مدار در طول نگهداری و یا شرایط خطا.
2دستگاه سوئیچ اتوماتیک: به عنوان یک دستگاه سوئیچ اتوماتیک عمل می کند و امکان اجرای سوئیچ بار را در پیکربندی شبکه حلقه ای فراهم می کند.این ویژگی انعطاف پذیری و کارایی توزیع برق را افزایش می دهد.
3سوئیچ مرزی: در خطوط شاخه ای منبع برق، قطع کننده مدار ZW20-12 ((F) می تواند به عنوان یک سوئیچ مرزی یا "سگ نگهبان" عمل کند." به نظارت و محافظت از خط شاخه در برابر نقص ها و شرایط غیرطبیعی کمک می کند.
4بازپوشاندن و بخش بندی: قطع کننده می تواند به عنوان بازپوشاندن و بخش بندی در شبکه های توزیع هوایی عمل کند.آن را به طور خودکار قدرت پس از خرابی موقت بازگرداند و جدا کردن بخش های معیوب به حداقل رساندن تاثیر قطع.



شرایط محیطی:

1ارتفاع: 2000 متر
2دمای محیط: در فضای باز -30°C ~ +55°C
بالاترین دمای میانگین سالانه ۲۰ درجه سانتیگراد است
حداکثر دمای متوسط روزانه 30°C است
3رطوبت نسبی: 95٪ ((25 °C)
4ظرفیت لرزه ای: شتاب سطح زمین 0.3g
شتاب عمودی زمین 0.15g
در حالی که برای سه موج سینوس عمل می کند
فاکتور ایمنی 167
5شدت زلزله: 7 درجه
6حداکثر تفاوت دمای روزانه:25°C
7محل نصب: در فضای باز، خط هوایی 10kv، نقطه مرزی مسئولیت کاربر
8روش زمین گذاری: نقطه خنثی لمس نمی کند، زمین گیری کویل سرکوب قوس و زمین گیری مقاومت کم



پارامترهای فنی:



اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.
